Questo articolo fornisce informazioni sui metodi di montaggio supportati per i monitor Elo 53-Series IDS.

• Nota: Si raccomanda vivamente che almeno due persone maneggino, sollevino o spostino il Display IDS.
• Nota: Non lasciare il Display IDS rivolto verso il basso per lunghi periodi di tempo, poiché questo causerà danni permanenti al pannello LCD.

Orientamenti di Montaggio
Gli orientamenti di montaggio supportati sono: orizzontale, verticale e da tavolo.

Orientamento Orizzontale

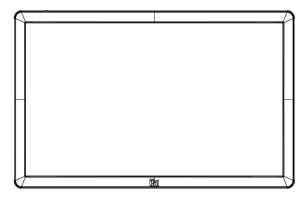

Quando si monta il Display IDS in orientamento orizzontale, assicurarsi che il logo Elo appaia nella stessa posizione delle immagini qui sotto.



Orientamento Verticale
Quando si ruota il Display IDS in orientamento verticale, assicurarsi che il logo Elo appaia nella stessa posizione delle immagini qui sotto. Le porte IO si troveranno in basso.



Da Tavolo
Quando il Display IDS è utilizzato in applicazione da tavolo, supportare il Display IDS utilizzando il modello di montaggio VESA sul retro per sostenere il peso del Display IDS. Può essere aggiunto un ulteriore supporto attorno ai bordi, se desiderato, per mantenere la planarità dello schermo touch.

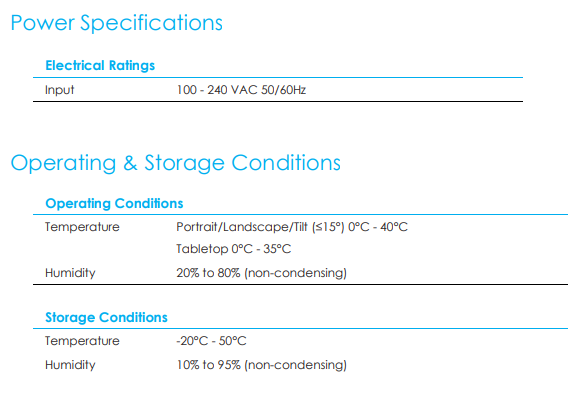

I metodi di raffreddamento devono essere implementati per garantire che la temperatura dell'aria sotto il monitor non superi le specifiche operative. Fare riferimento alla sezione Condizioni di Funzionamento e Stoccaggio per i requisiti in modalità da tavolo.


Modalità Inclinata

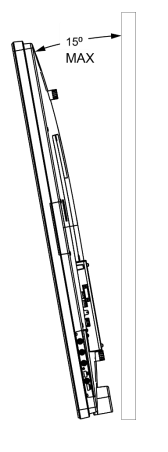

Il Display IDS può supportare un'inclinazione di 15º.


Supporto VESA Posteriore
Un modello di montaggio a quattro fori, 600x600mm e 400x400mm è fornito sul retro del Display IDS.
Il montaggio conforme a VESA FDMI è codificato

Fare riferimento a www.elotouch.com per i disegni dimensionali.

• Disegno Dimensionale 5553L
• Disegno Dimensionale 6553L

Metodi di Montaggio Opzionali
Un kit di montaggio a parete a profilo basso opzionale è disponibile per i monitor IDS ET6553L/ET5553L. Ulteriori informazioni sono disponibili nel disegno di specifica marketing su www.elotouch.com.

Kit di Montaggio a Parete Elo a Profilo Basso:

• P/N E282876 e Disegno MS602094 per IDS ET6553L
• P/N E727774 e Disegno MS602320 per IDS ET5553L

Consultare la guida all'uso del montaggio a parete per dettagli sulle informazioni di installazione.

Montaggio degli altoparlanti in orientamento verticale (opzionale)

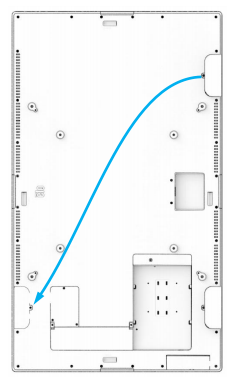

Quando il display IDS è montato in modalità verticale, spostare l'altoparlante sul lato superiore destro al lato inferiore sinistro per ottenere una migliore prestazione stereo naturale.

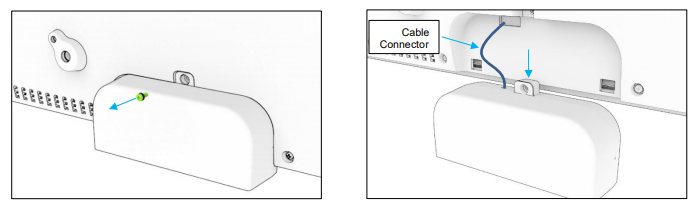

1. Rimuovere la vite di montaggio dell'altoparlante e far scorrere l'altoparlante verso il basso per sganciare i ganci di montaggio. Tirare l'altoparlante verso il basso fino a esporre il connettore del cavo e sganciare il connettore.

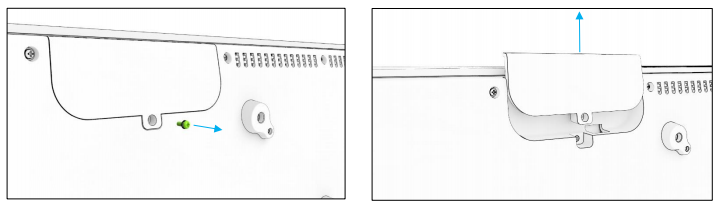

2. Rimuovere la vite di montaggio dal coperchio di montaggio in alto a destra del Display IDS e far scorrere il coperchio verso il basso per sganciare i ganci di montaggio.

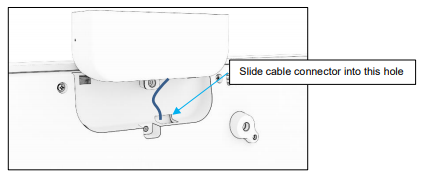

3. Installare l'altoparlante nella nuova posizione collegando il connettore del cavo dell'altoparlante. Poi inserire il cavo e il connettore attraverso il foro e far scorrere l'altoparlante verso il basso da sopra in modo che entrambi i ganci si aggancino alle fessure nel coperchio posteriore. Reinstallare la vite di montaggio.



4. Installare il coperchio rimosso nel passo 2 nella vecchia posizione dell'altoparlante facendolo scorrere in modo che i ganci si aggancino alle fessure nel coperchio posteriore e quindi installare la vite di montaggio.

Le informazioni di montaggio sopra riportate si trovano anche a pagina 12-17 del Manuale dell'Utente 5553L/6553L.
