Questo articolo spiega come aggiungere un CFD (Customer Facing Display) sul retro di un Elo I-Series 3.0 con dispositivo Intel

Il sistema su cui viene dimostrato è l'Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Passaggi per aggiungere un CFD a un Elo I-Series 3.0 con dispositivo Intel

1. Posizionare il dispositivo I-Series con il display rivolto verso il basso su una superficie protettiva.



2. Rimuovere le due viti a croce



3. Scivolare via il coperchio plastico posteriore




4. Scivolare il Coperchio CFD Posteriore incluso sul retro dell'unità e sostituire le due viti a croce

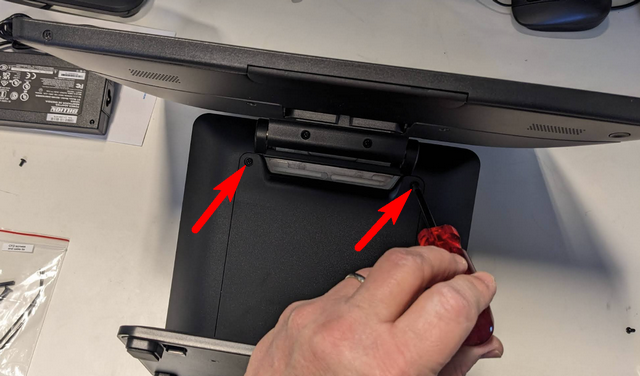

5. Rimuovere le due viti a croce dalla porta del supporto frontale

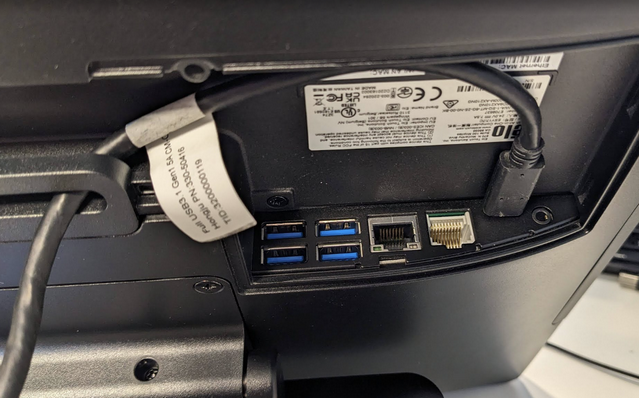

6. Fungere il cavo USB-C del CFD attraverso il foro per il passaggio dei cavi e collegarsi a porta USB-C su AIO

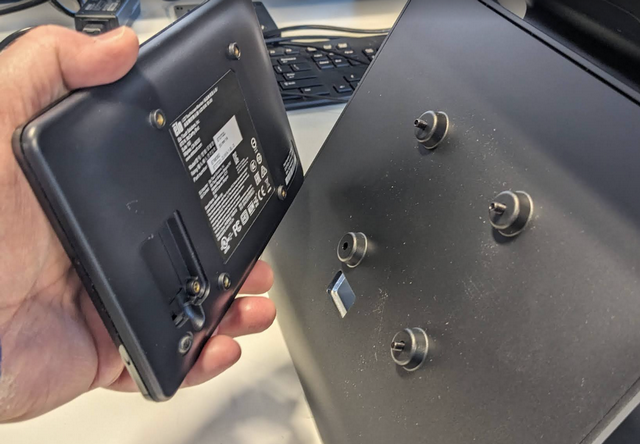

7. Utilizzare le viti incluse per fissare il CFD sul retro dell'unità attraverso i fori di montaggio preforati






Di seguito si trova in Manuale dell'utente del prodotto.
