Questo articolo fornisce istruzioni passo-passo per accedere in sicurezza all'SSD e alla RAM sui dispositivi Elo I-Series 3 da 15 pollici con sistemi Intel

L'accesso all'SSD e alla RAM su un Elo I-Series 3 con Intel potrebbe essere necessario per aggiornare la memoria, migliorare le prestazioni o sostituire componenti guasti. Aumentare la RAM può migliorare il multitasking, mentre l'aggiornamento dell'SSD può espandere la memoria e migliorare la reattività del sistema. Questa procedura può essere necessaria anche per troubleshooting hardware o manutenzione. Dovrebbe essere eseguita solo da personale qualificato, poiché una manipolazione impropria potrebbe danneggiare il dispositivo o annullare la garanzia.

Strumenti e Attrezzature Necessarie

• Cacciavite a stella (#1 o #2)
• Bracciale antistatico (raccomandato)
• Superficie protettiva o tappetino antistatico

Precauzioni di Sicurezza

• Spegnere il dispositivo e disconnetterlo da tutte le fonti di alimentazione prima di iniziare.
• Indossare un bracciale antistatico per prevenire danni da scarica elettrostatica (ESD).
• Maneggiare i componenti interni con cura per evitare danni.

Procedura

1. Preparare il Dispositivo

• Posizionare l'I-Series 3 con lo schermo verso il basso su una superficie pulita, morbida e protettiva per evitare graffi o danni.

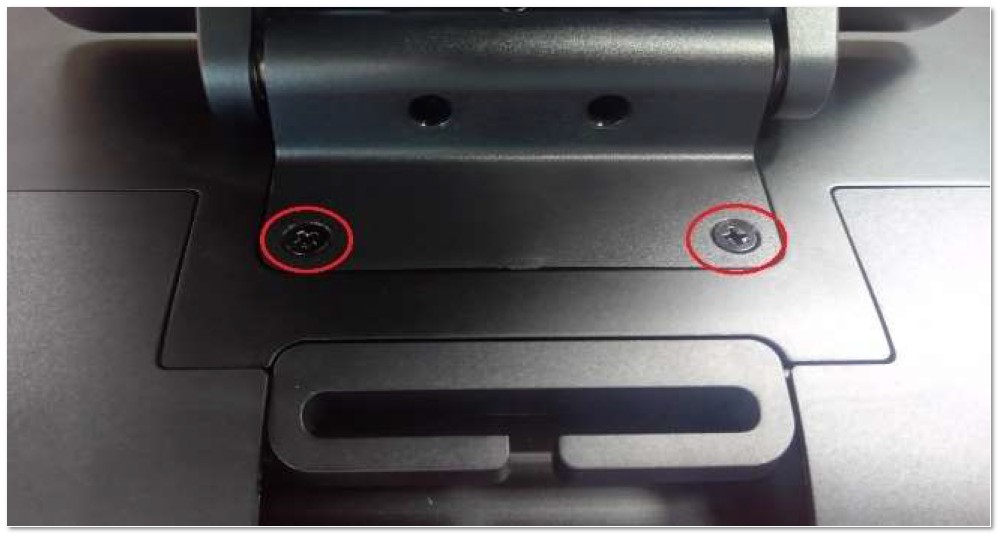

• Se il dispositivo ha un supporto, rimuoverlo svitando le viti e sollevarlo dall'unità.

2. Rimuovere le Coperture Esterne

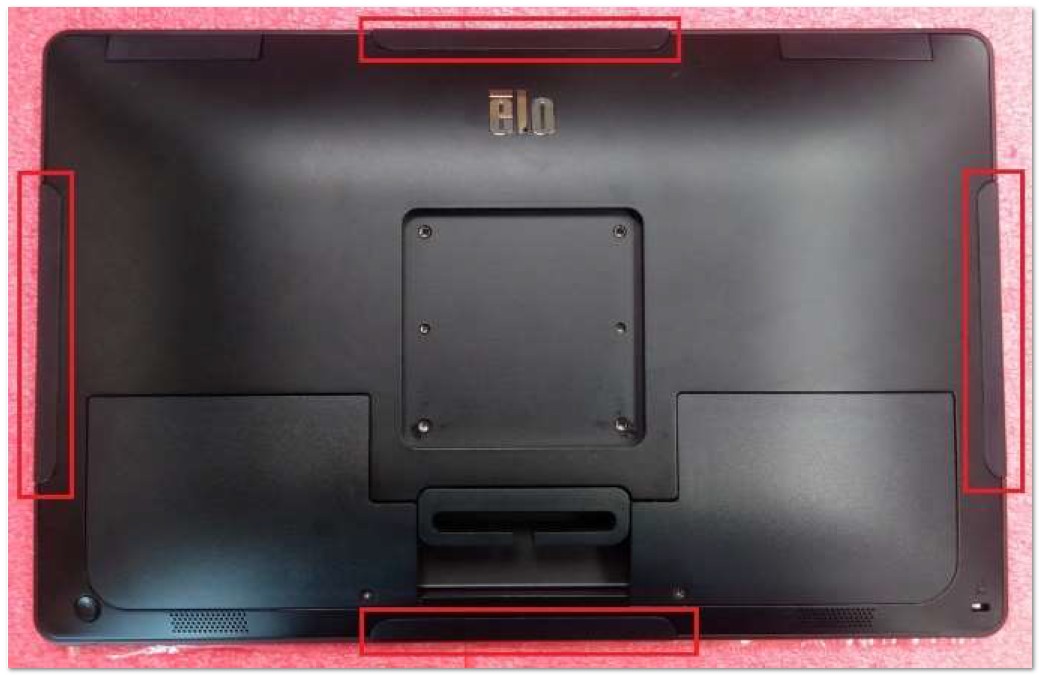

• Staccare le quattro (4) coperture dei porti periferici laterali tirandole gentilmente verso l'esterno.

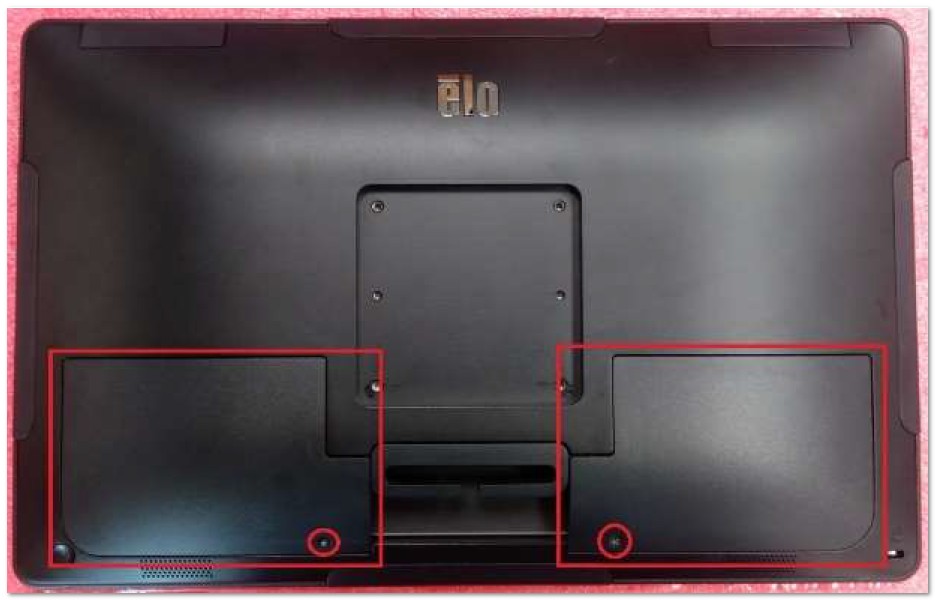

• Rimuovere le due (2) coperture dei cavi sollevandole con cautela dall'apparecchio.

3. Rimuovere le Viti della Copertura Posteriore

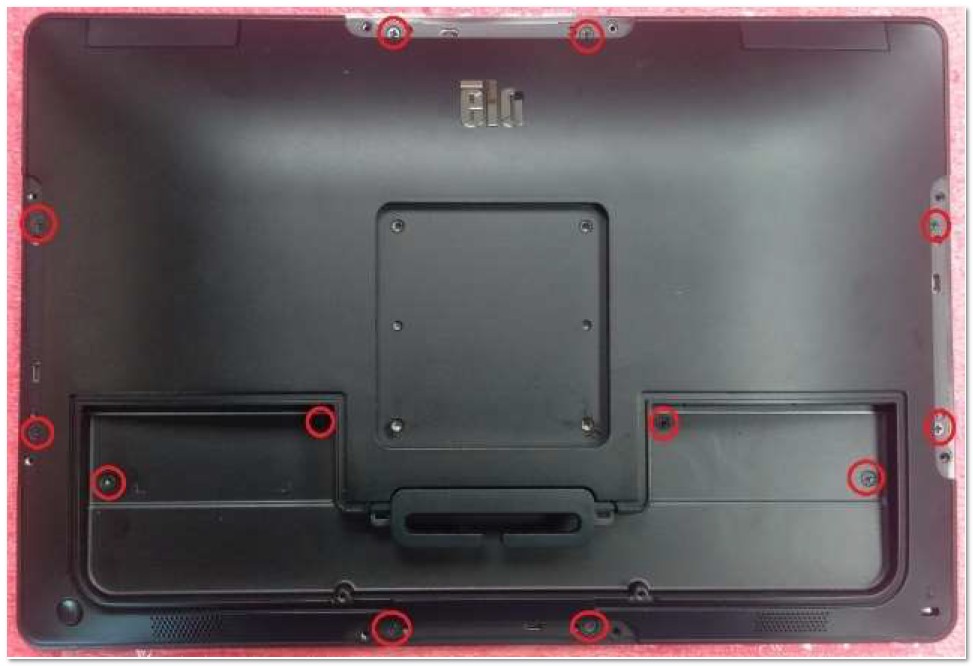

• Utilizzare un cacciavite a stella per rimuovere tutte e dodici (12) le viti dalla copertura posteriore.

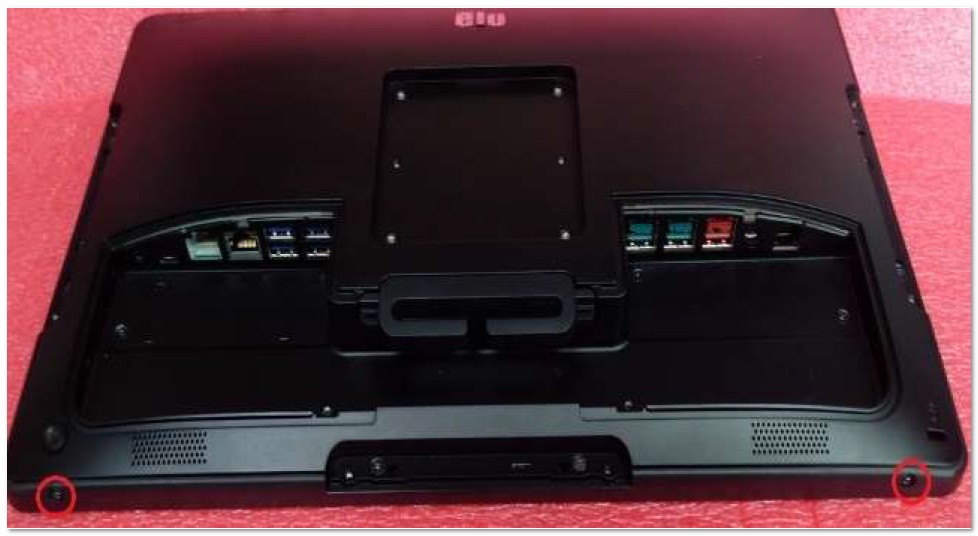

• Localizzare e rimuovere le due (2) viti aggiuntive nella parte inferiore dell'unità.

4. Staccare la Copertura Posteriore

• Sollevare con cautela la copertura posteriore partendo dal bordo inferiore e muovendosi gradualmente verso l'alto.
• Quando la copertura raggiunge un angolo di circa 45 gradi, rilasciare delicatamente il gancio che fissa il bordo anteriore.
• Continuare a sollevare la copertura finché non è verticale.
• Disconnettere il cavo che collega la copertura posteriore alla scheda madre scollegandolo con cautela.

• Rimuovere completamente la copertura posteriore e metterla da parte.

Post-Procedura

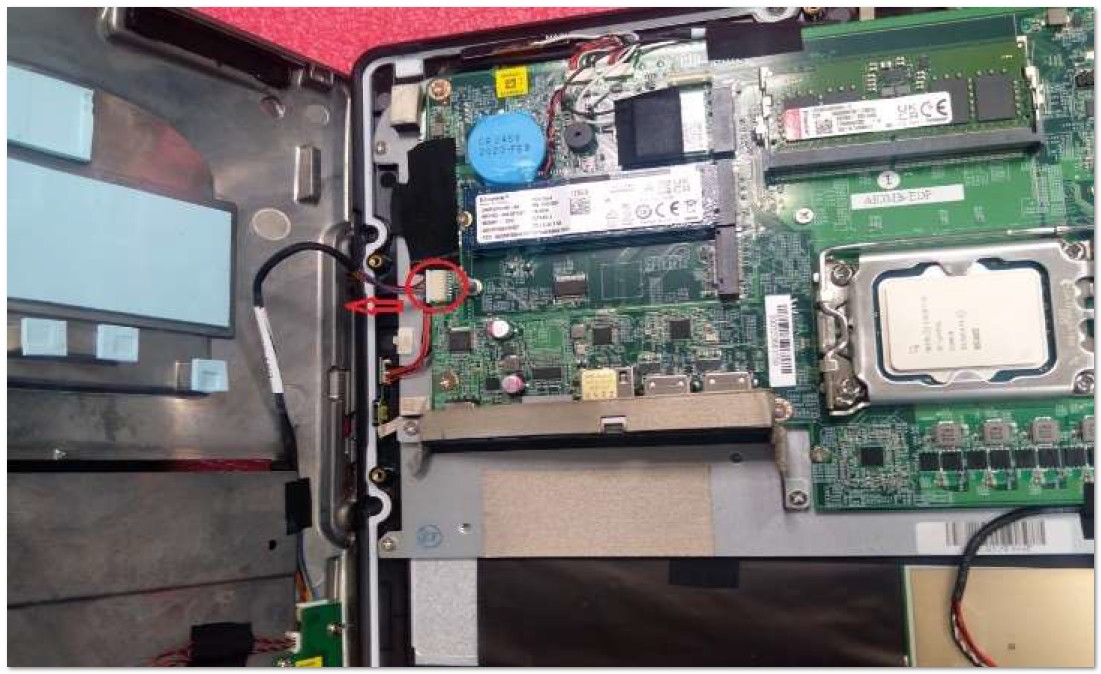

• L'SSD e la RAM sono ora accessibili per la sostituzione o l'aggiornamento.

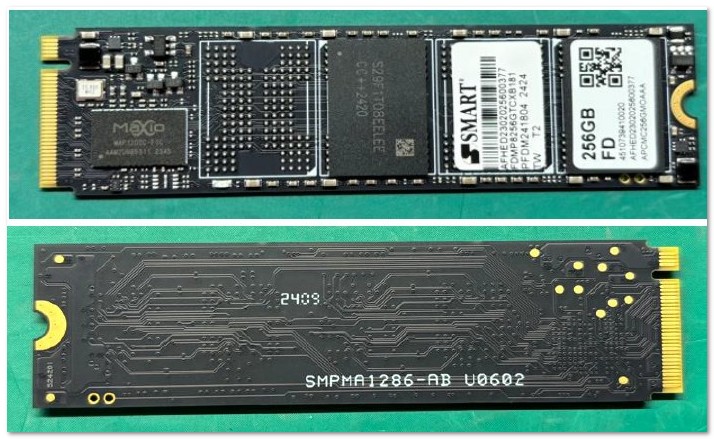

  • L'SSD sull'I-Series 3.0 con sistemi Intel utilizza il fattore di forma M.2 PCIe (NVMe)

•

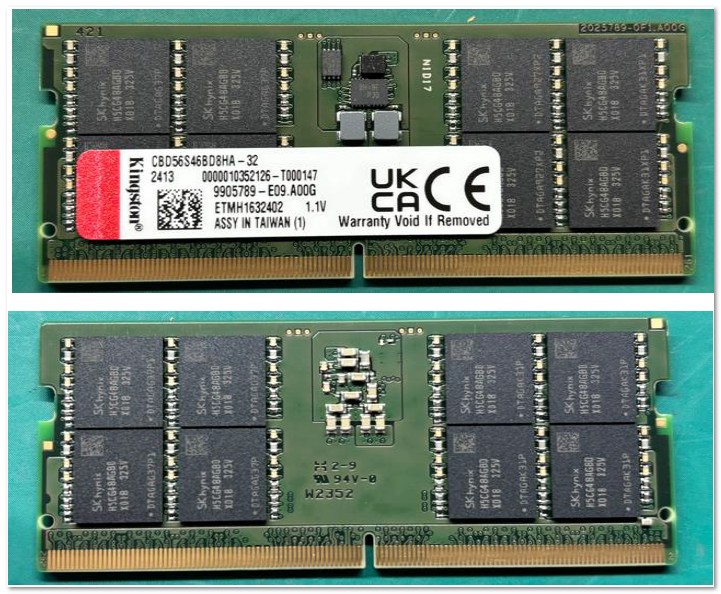

  • La RAM sull'I-Series 3.0 con sistemi Intel utilizza il fattore di forma 5600MHz DDR5 SO-DIMM.

• Durante il rimontaggio, assicurarsi che tutti i cavi siano ricollegati correttamente e che le viti siano saldamente fissate.
• Verificare che il sigillo di classificazione IP sia intatto per mantenere la protezione contro polvere e umidità.

Note e Avvertenze

• Attenzione alla Classificazione IP: Un rimontaggio improprio potrebbe compromettere la classificazione IP. Assicurarsi che la copertura posteriore sia allineata correttamente e fissata saldamente.
• Rischio di Danni: Evitare forze eccessive durante la rimozione delle coperture e la disconnessione dei cavi per prevenire danni ai connettori o alla scheda madre.
