Questo articolo descrive come assemblare la HS11 Hand Strap (P/N: E498250) a un Elo M60 Mobile POS Computer.

Prerequisiti

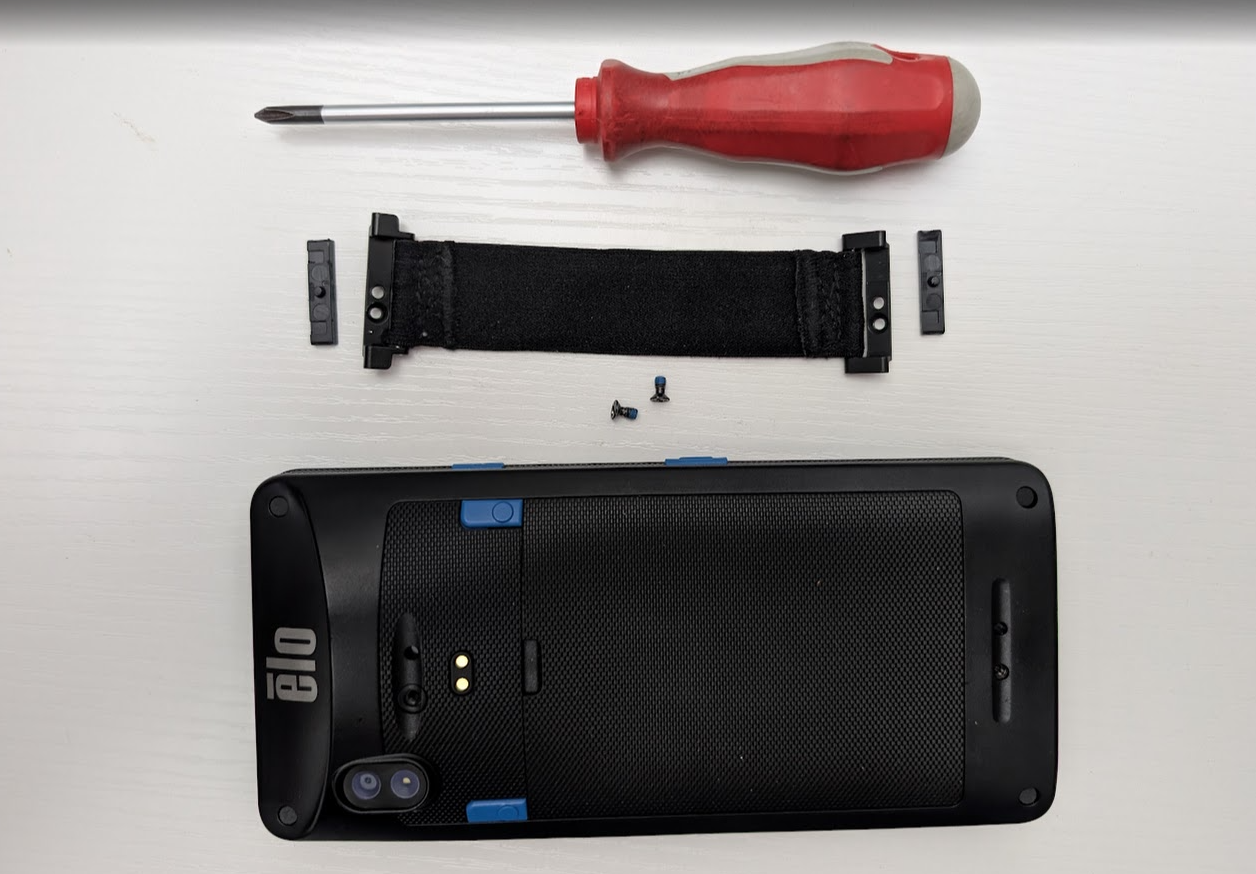

Prima di assemblare la cinghia per mano, assicurati di avere i seguenti elementi:

• HS11 Hand Strap (P/N: E498250): Pagina Prodotto
• Elo Pay M60 Mobile POS Computer: Pagina Prodotto
• Cacciavite Philips

Una Guida Rapida è inclusa nella confezione e può essere visualizzata qui.

Assemblaggio della Cinghia per Mano

Segui questi passaggi per installare la HS11 Hand Strap sull'Elo Pay M60:

1. Posiziona l'M60 con il display rivolto verso il basso su una superficie morbida e protettiva.

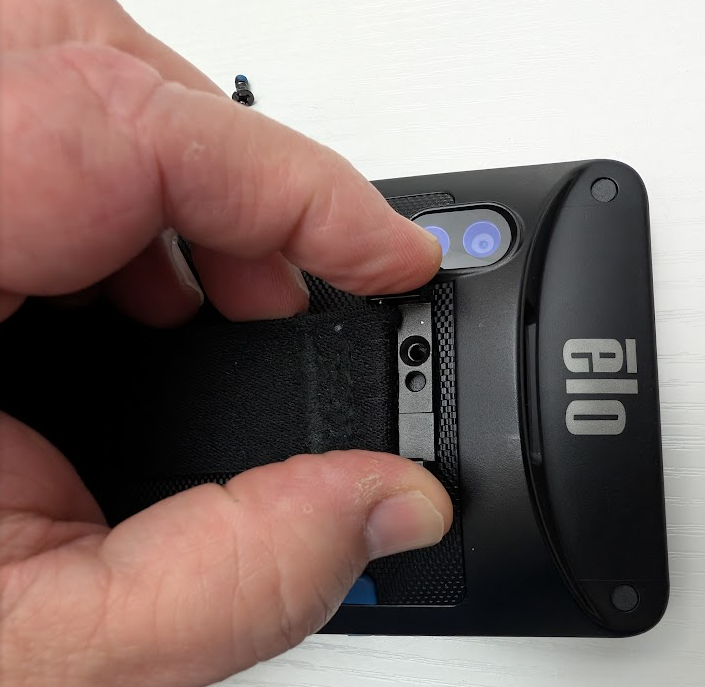

2. Allinea e inserisci il perno della cinghia superiore nel foro corrispondente sul retro dell'M60.

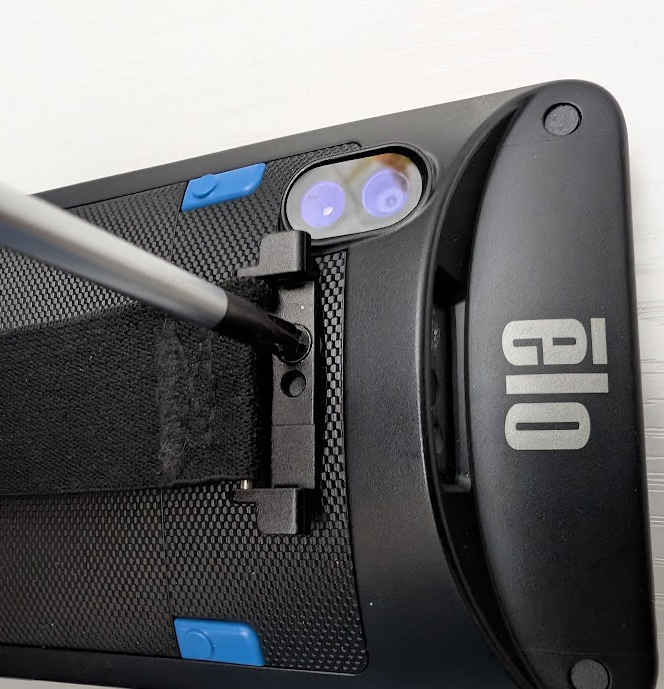

3. Fissa il perno stringendo la vite in senso orario. Non stringere eccessivamente.

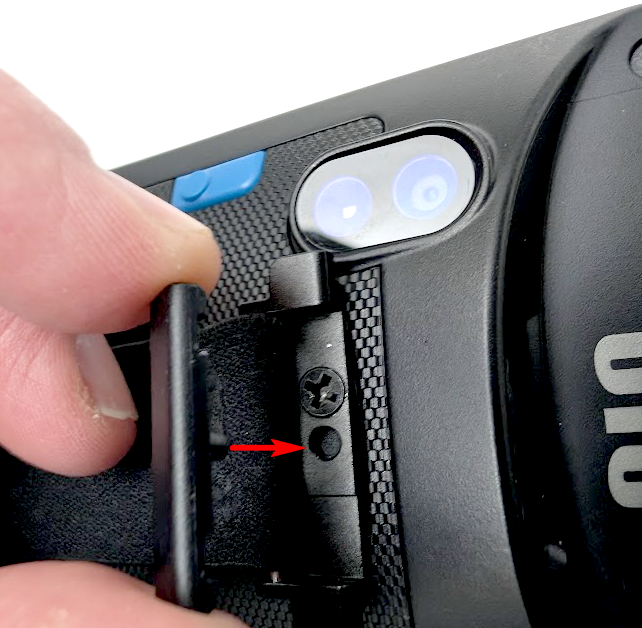

4. Allinea il perno della copertura della cinghia con il foro sulla cinghia per mano.

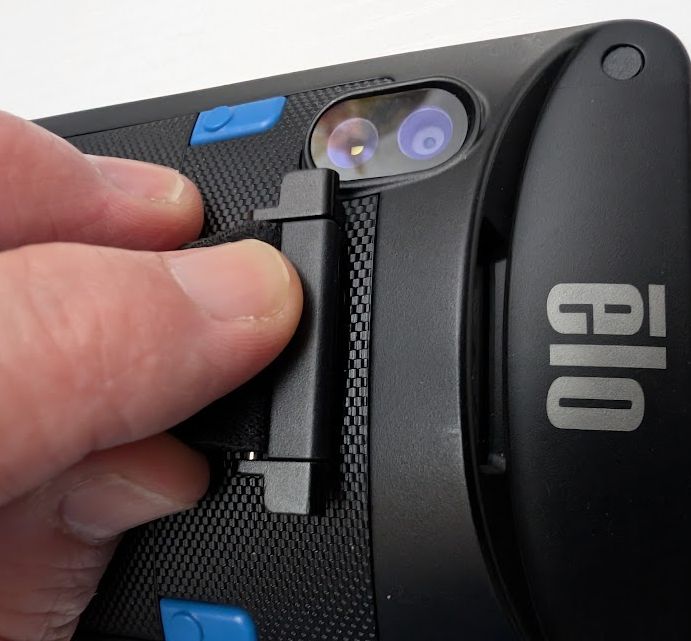

5. Premi la copertura della cinghia verso il basso finché non scatta in posizione.

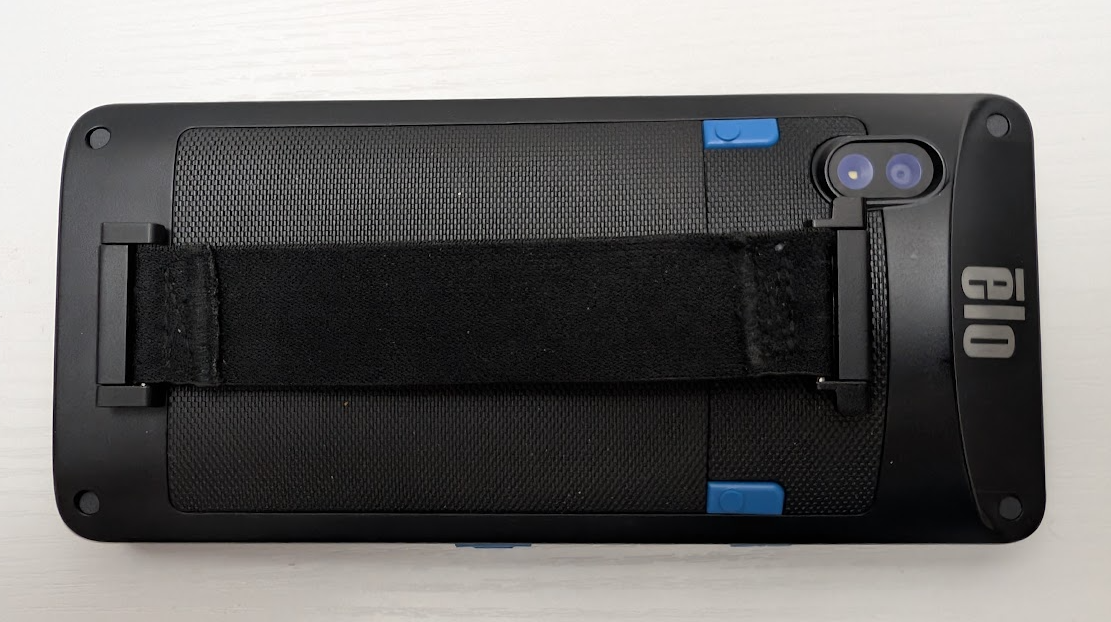

6. Ripeti i passaggi 2–5 per attaccare la parte inferiore della cinghia.
