この記事では、シリアル接続ピンの要件について説明します

シリアル接続ピンの要件

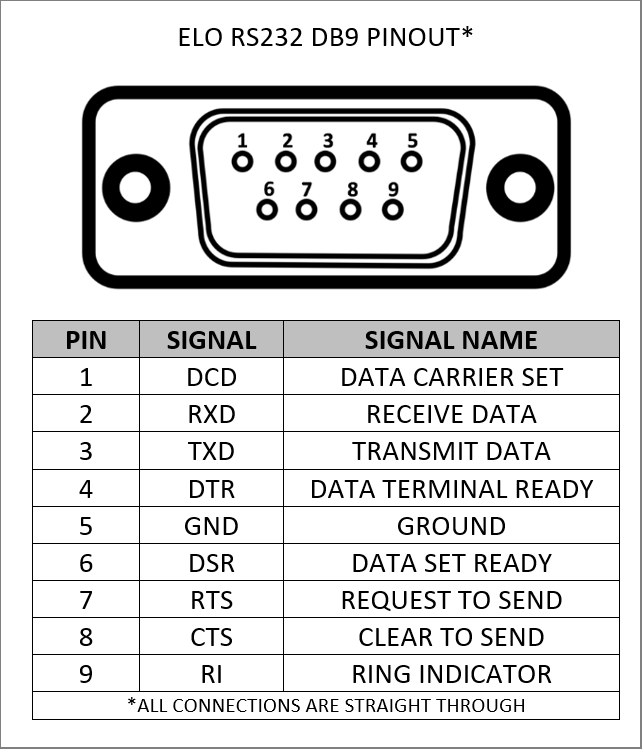

タッチ接続の場合、ストレートスルーのピン-to-ピンのオス-メスシリアルDB9 9ピンケーブルが標準です（片方の端のピン1がもう一方の端のピン1に接続され、ピン2がピン2に接続されるなど）。

ヌルモデムシリアルケーブル（ピン2と3をクロス接続するもの）は 機能しません。

マルチタッチWindowsドライバーを使用する場合のシリアル接続の最小要件は、ピン2と5のストレートスルー接続です。

シングルタッチ5シリーズWindowsドライバーを使用する場合のシリアル接続の最小要件は、ピン2、3、5、6および8のすべてをストレートスルー接続することです。この要件は、サイレントインストールを使用してドライバーをインストールし、/NoHandshakeオプションを含めることで、ピン2と5のみに減らすことができます。詳細については、解凍したファイルの共通セクションにあるユーザーマニュアルを参照してください。

シングルタッチドライバーがロードされると、コントローラーに識別を要求するコマンド（ピン2で）が送信されます。コントローラーはピン3で応答を返します。ピン5はグラウンドであり、回路/信号パスを完了するために必要です。コントローラーに電源が供給されると、ピン6（DSR）がアサートされます。コントローラーが自己テストを完了すると、ピン6（CTS）がアサートされます。デフォルトでは、シングルタッチドライバーはこれらのピンがハイ（+ 5 vdc）でない限り、ロードされません。
