この記事は、IDS 02シリーズのEloタッチスクリーンモニタのファームウェアバージョンを更新する手順を提供します

IDS 02シリーズのEloモニタのファームウェアを更新する方法についての情報は以下をご覧ください。

• Windows XPまたはWindows 7ホストコンピュータ
• ビデオケーブル（VGA、HDMIまたはDisplayPort）
• USBケーブル（タイプAからタイプB）
• CDM v2.12.06 WHQL Certified.zip
• CP210x_Windows_Drivers
• ISP_Tool V4.5.183.exe

IDS 01/02シリーズのファームウェアをアップグレードする手順：

ビデオケーブルとUSBケーブルをホストPCからモニタに接続します。モニタとホストPCの電源を入れます。

1. CDM v2.12.06 WHQL Certified.zipフォルダの内容をデスクトップにコピーします。

2. dpinst-amd64.exeアプリケーションをインストールします。（32ビットマシンの場合はdpinst-x86.exeを使用します）

3. システムのWindowsマシンに応じてCP210x_Windows_Driversをインストールします。

4. ツールISP_Tool V4.5.183.exeを開きます（以下のウィンドウが表示されます）

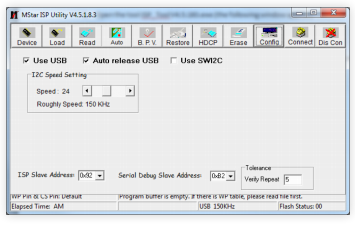

a. CONFIGタブをクリックします

b. “Use USB and the Auto release USB”のチェックボックスを選択します。I2C速度を24に設定します（24より高い速度は推奨されません）。

5. 接続タブをクリックします。

デバイスタイプを示すポップアップが開きます（以下のウィンドウのように）。OKを押します。

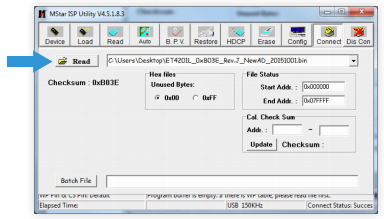

6. 読み取りタブをクリックします

                a. 読み取りボタンを選択し、使用するファームウェアファイルを選択します。

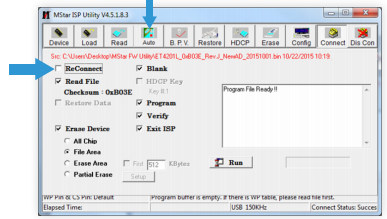

7. 自動タブを選択し、再接続ボックスのチェックを外します。

8. 実行を選択します。これでファームウェアの更新プロセスが開始されます。このプロセスは数分かかります。ファームウェアが更新されている間に、ケーブルを抜いたり、ディスプレイに触ったりしないでください。

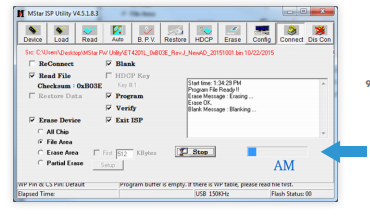

9. 進行状況を示すステータスバーが表示されます

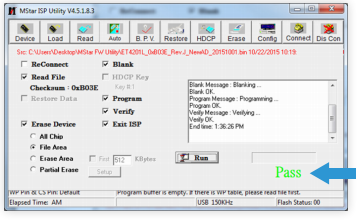

10. プロセスが完了すると、モニタは再起動します。モニタの再起動後、

 PASSと緑色でステータスバーの下に表示されます。ファームウェアは最新のものに更新されます。
