この記事では、Elo IDS 04/54 シリーズモニターでファクトリー OSD メニューに入る方法を説明します。

Elo の IDS 04/54 シリーズモニターにファクトリー OSD メニューに入るための以下のオプションのいずれかに従ってください。対応しているモデルは次のとおりです: 3204L, 4304L, 5054L, 5554L, 6554L

オプション 1: 有線 OSD リモコンを使用
モニターの電源をオフにし、選択ボタンを押しながら電源ボタンを押します。これでファクトリー OSD メニューが開きます。

オプション 2: OSD リモコンなしでモニターコントロールを使用
モニターの電源をオフにし、メニューボタンを押しながら電源ボタンを押します。これでファクトリー OSD メニューが開きます。

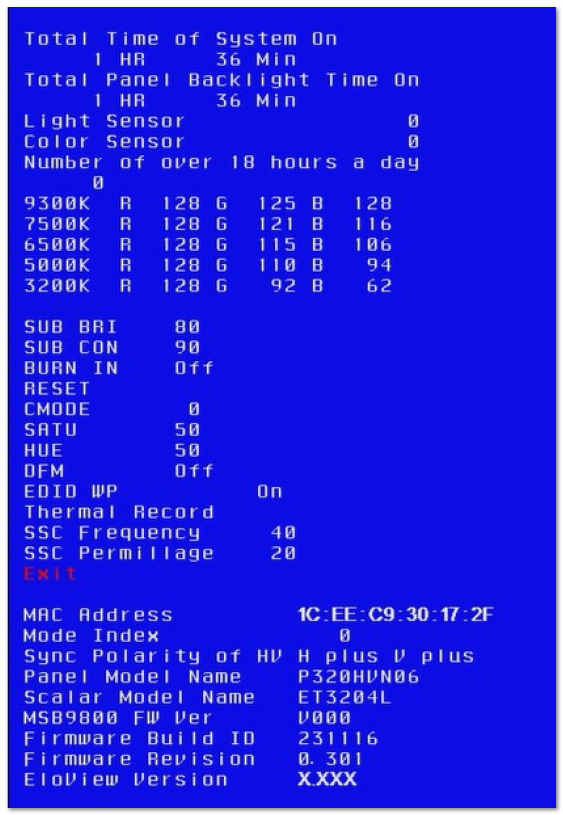

メニュー:

システムオンの総時間 [HR] [分]
パネルバックライトの総時間 [HR] [分]
光センサー [光センサーの実際の値]
カラーセンサー [カラーセンサーの実際の値]
18時間以上の稼働日数 [整数値]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

サブ明るさ [0-100]
サブコントラスト [0-100], デフォルト: 90
バーニング [ON/OFF], デフォルト: OFF
リセット 工場出荷時設定
CMODE [0-10]
彩度 [0-255]
色相 [0-255]
ELO ロゴ [ON/OFF], デフォルト: ON

DFM [ON/OFF], デフォルト: OFF
EDID WP [ON/OFF], デフォルト: ON
熱記録
SSC 周波数
SSC パーミレージ
終了

モードインデックス
HV の同期極性
パネルモデル名
スケーラー モデル名
スケーラー FW リビジョン
IoT FW リビジョン

デバッグモード
モニターボタンを使用: モニターがオフのときに、ビデオボタンを押し続けながら電源ボタンを同時に押すとデバッグモードメニューが表示されます。
OSD リモコンを使用: モニターがオフのときに、メニューボタンを押し続けながら電源ボタンを同時に押すとデバッグモードメニューが表示されます。

デバッグモード中:

1. OOR (Out of Range) メッセージが削除されます。OSD は診断パラメータを表示し、モニターはビデオを表示します。電源キー以外のすべてのキーが無効になります。パラメータには OOR ステータス、モードインデックス、タイミング、水平および垂直合計、水平および垂直周波数、水平および垂直同期極性、水平および垂直位置、ピクセルクロックが含まれます。アクティブなビデオソースは表示または「検出なし」と報告する必要があります。

2. Elo のスプラッシュスクリーンが無効になります。
   デバッグモードを終了するには、モニターの電源をオフにしてください。
