この記事では、Elo IDS タッチモニタのファームウェアの更新方法について説明します。

I. 必要な材料：

* Windows XP または Windows 7 ホストコンピュータ
* ビデオケーブル (VGA、HDMI または DisplayPort)
* USB ケーブル (タイプ A からタイプ B)
* CDM v2.12.06 WHQL 認証.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. IDS 01/02 シリーズのファームウェアをアップグレードする手順：
ビデオケーブルと USB ケーブルをホスト PC からモニタに接続します。モニタとホスト PC の電源を入れます。

1. CDM v2.12.06 WHQL 認証.zip フォルダの内容をデスクトップにコピーします。
2. dpinst-amd64.exe アプリケーションをインストールします。（32ビットデバイスの場合は dpinst-x86.exe を使用してください）
3. システム上の Windows マシンに応じて CP210x_Windows_Drivers をインストールします。

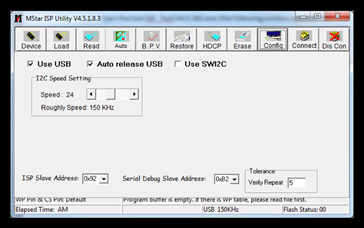

4. ツール ISP_Tool V4.5.183.exe を開きます (次のウィンドウが表示されます)。 a. CONFIG タブをクリックします。



b. “USB の使用と自動 USB リリース” チェックボックスを選択します。I2C の速度を 24 に設定します（24 以上の速度は推奨されません）。

5. コネクト タブをクリックします。
デバイスタイプを示すポップアップが表示されます（以下のウィンドウのように）。 OK を押します。



6. リード タブをクリックします。

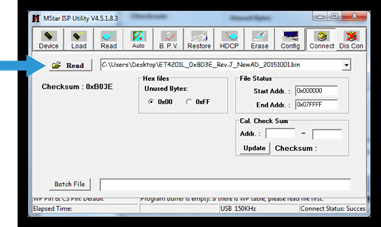

a. リードボタンを選択し、使用するファームウェアファイルを選択します。

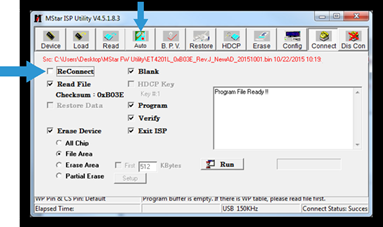

7. オートタブを選択し、再接続ボックスのチェックを外します。



8. 実行を選択します。これによりファームウェアの更新プロセスが開始されます。このプロセスには数分かかることに注意してください。ファームウェアが更新されている間は、ケーブルを抜いたり、ディスプレイに触れたりしないでください。

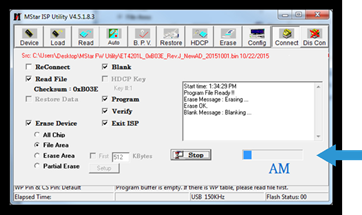

9. 進行状況を示すステータスバーが表示されます。

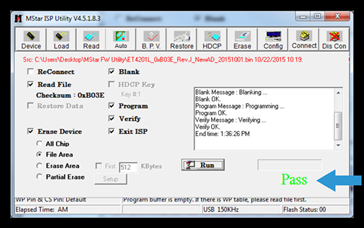

10. プロセスが完了すると、モニタが再起動します。モニタの再起動後、ステータスバーの下に緑色で PASS が表示されます。ファームウェアは最新のものに更新されます。
