この記事には、Eloモニターのさまざまな接続について説明する情報が含まれています。

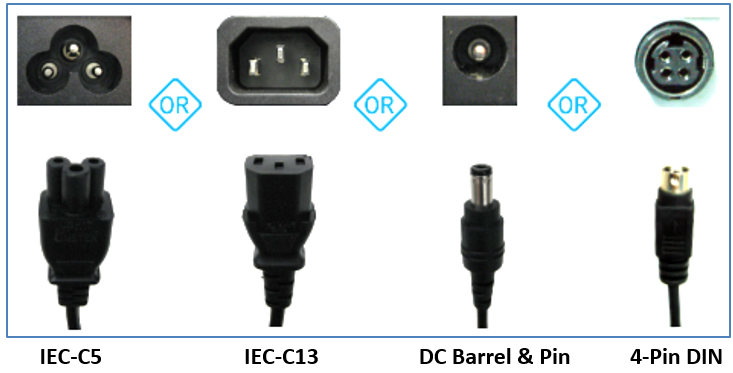

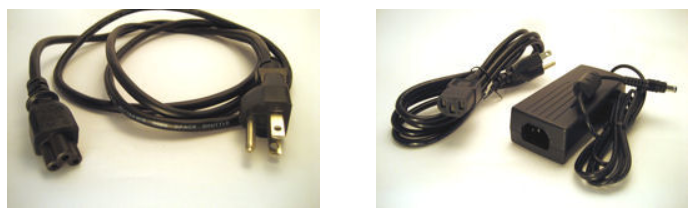

電源接続
これはモニターとタッチスクリーンに電力を供給します。基本的なタイプは2つあります：ACコードとDC電源。いくつかのモニターにはどちらか一方、または両方が備わっています。両方が提供されている場合は、一方のみを選択してください。


以下は異なるタイプのACおよびDC接続を示しています。

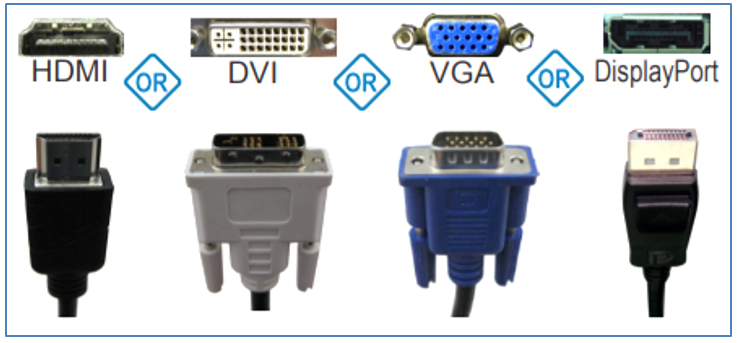

ビデオ接続
これはディスプレイ上の「画像」を提供します。ビデオ接続の種類はいくつかあります：HDMI、DVI、VGA、DisplayPort。モニターに複数のビデオ接続がある場合は、そのうちの一つのみを使用してください。
注意：青いVGAコネクタには3列のピンがあります；これはビデオコネクタであり、シリアルコネクタではありません。

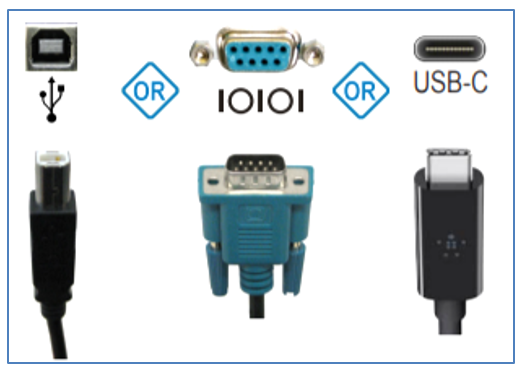

タッチ接続
これはモニターのタッチ部分の接続を提供します。基本的なタイプは3つあります：USB、USB-C、およびシリアル。モニターに複数のタッチ接続がある場合は、一つのみを選択してください。
注意：青緑のシリアルコネクタは青いVGAコネクタに似ていますが、ピンの列は2列のみです。



スピーカー接続（オプション）
これはコンピュータの音声をモニタースピーカーで再生するための接続を提供します。いくつかのタッチモニターにはスピーカーが含まれていません。

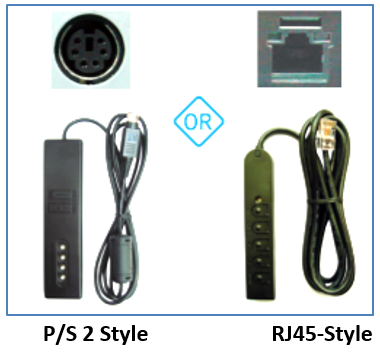

有線OSDリモコン
いくつかのモニター（主にオープンフレームとIDSモニター）には、画面表示を制御するための有線OSDリモコンがあります。古いP/S 2スタイルと新しいRJ45スタイルの2種類があります。
