この記事では、63シリーズオープンフレームモニターの取り付けオプションについて説明します

一般的な取り付け情報

OSDテキストは、取り付け向きに合わせてOSDメニューを通じてポートレートモードとランドスケープモードの間で回転できます。

ポートレートモードとランドスケープモード

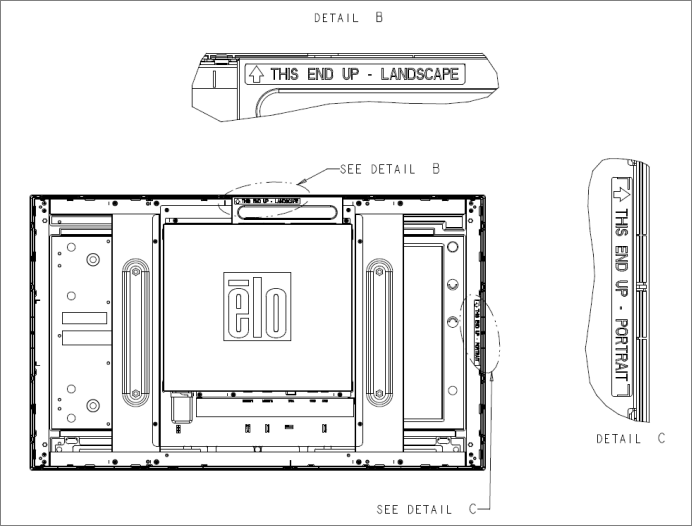

モニターは、以下の図に従ってポートレートまたはランドスケープモードでのみ取り付けることができます。このエンドアップシールは上を指します。

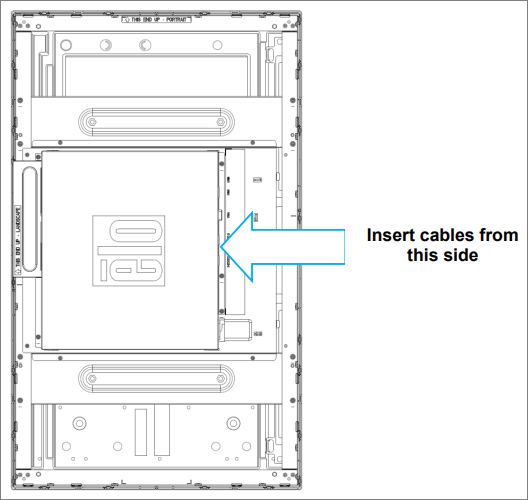

ポートレートモードは、Eloロゴが左に回転し、ケーブルが右側から接続されるように90度の方向でのみ取り付けることができます。以下の画像を参照してください。

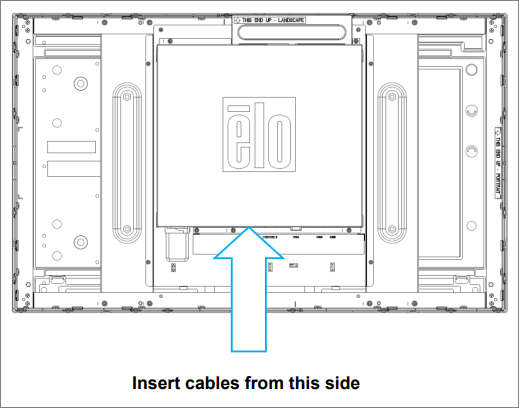

ランドスケープモードは、Eloロゴが背面で回転しないように0度で取り付けられ、ケーブルが下から接続される必要があります。以下の画像を参照してください。



サイドマウント

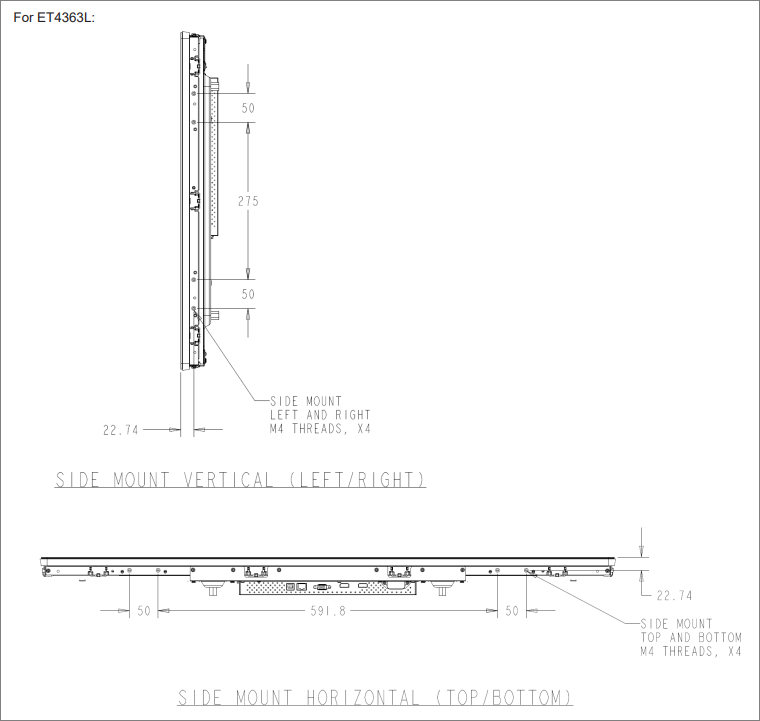

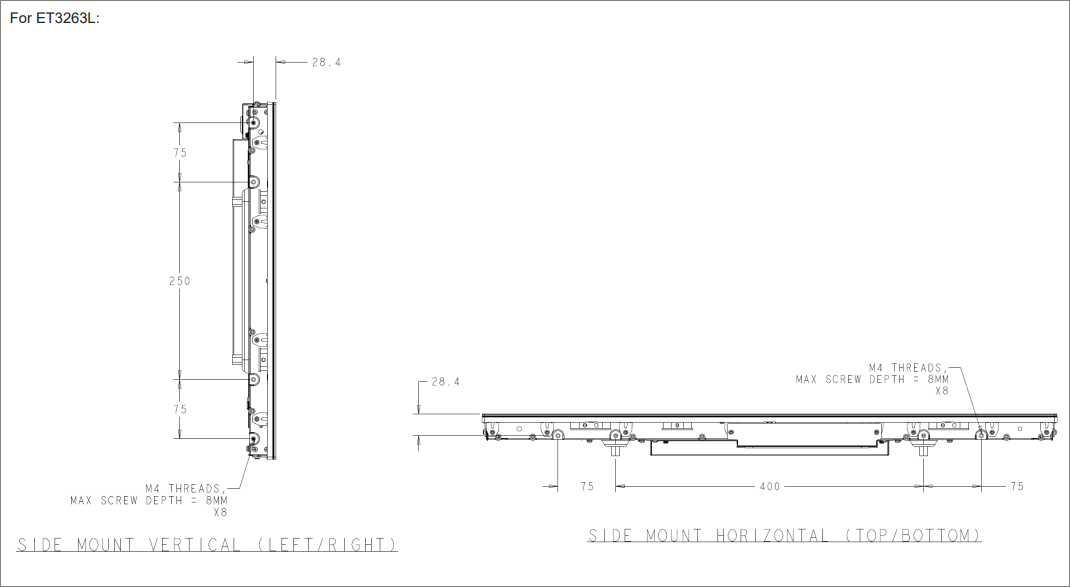

取り付けのためにモニターの側面にねじ穴が提供されています。




フラッシュマウントブラケット
フラッシュマウントブラケットはボックスに含まれており、ET3263L/ET4363L用のオプションキットに含まれています。

リアVESAマウント

• ET3263Lの場合：

• ET4363Lの場合：

寸法図についてはwww.elotouch.comを参照してください。
