この記事では、Eloバックパックを任意の03シリーズおよび53シリーズIDSモニターの背面に直接取り付けることができることを説明します。

モニターからECMカバーを取り外し、バックパックを利用可能な100 x 100のねじ付きVESAマウント穴に固定することにより、これを実現できます。これにより、Eloウォールマウントキットを使用してモニターを壁にフラッシュ型で取り付けることができます。詳細は以下を参照してください。

ハードウェア
1. Elo 03シリーズまたは53シリーズIDSモニター (3203L, 4303L, 5053L, 5503L, 5553L, 6553L)
2. Eloバックパック: https://www.elotouch.com/accessories-elo-backpack-3-0.html

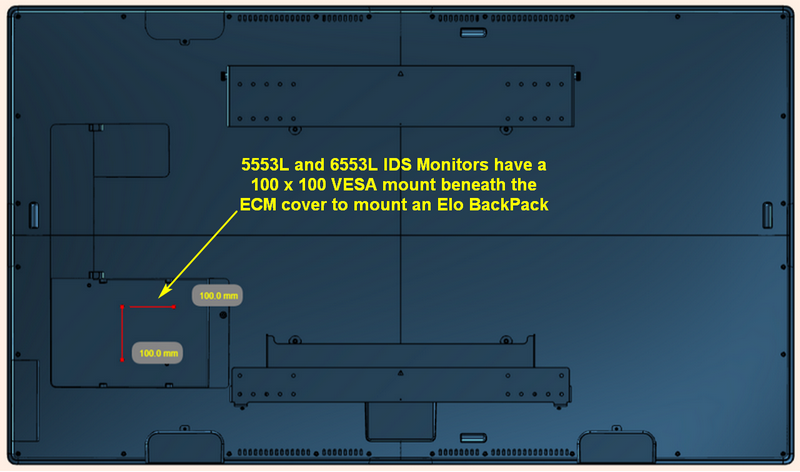

以下は、100mm x 100mm VESAロープロファイルマウントブラケットキットを使用したバックパック取り付け位置です。

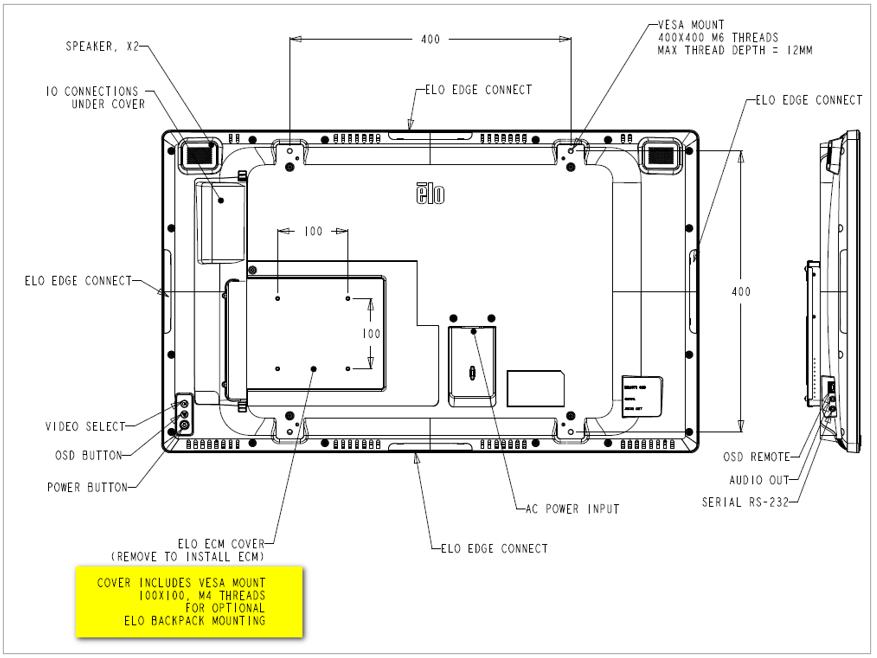

以下の図は、53シリーズIDSモニターの100 x 100のねじ付きVESAマウント位置を示しています。



Eloバックパックには、モニターに取り付けて取り外す必要がある事前に取り付けられたブラケットが付属しています。
