この記事では、Elo I-Series 3.0 の背面に CFD (顧客向けディスプレイ) を追加する方法を説明します。

デモに使用しているシステムは、Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Elo I-Series 3.0 に Intel デバイスで CFD を追加する手順

1. I-Series デバイス を保護面に裏返して置きます。



2. 2つの フィリップスねじを取り外します。



3. リアプラスチックカバーをスライドさせて外します




4. 同梱の リア CFD カバーをユニットの背面にスライドさせて、2つの フィリップスねじを交換します。

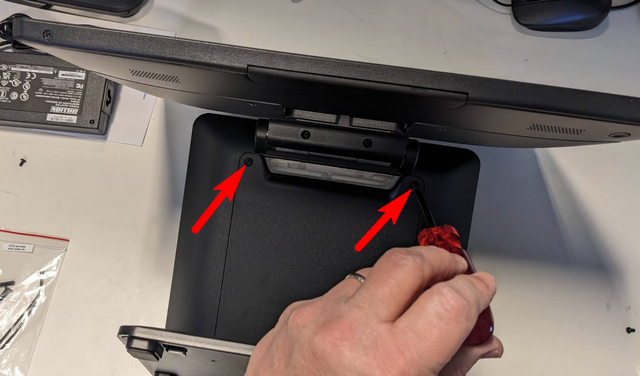

5. フロントスタンドドアから2つの フィリップスねじを取り外します。

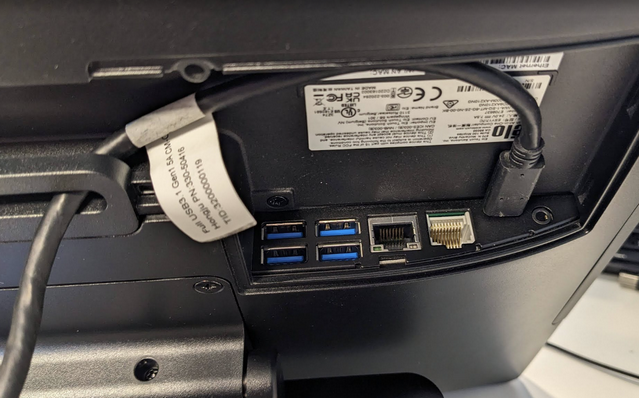

6. CFD の USB-C ケーブルをケーブルルーティングホールを通して引き回し、 USB-C ポートに接続します。

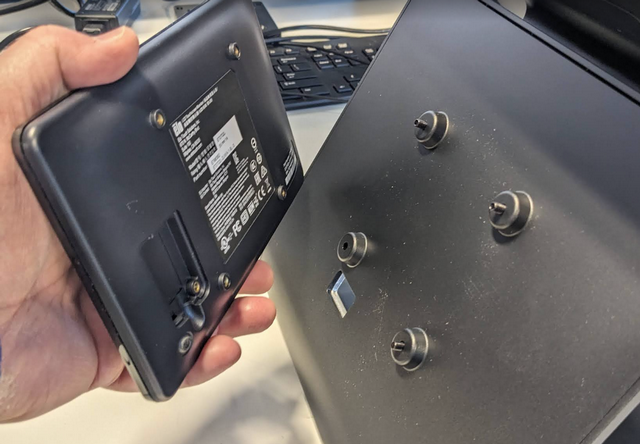

7. 同梱のねじを利用して、CFD をユニットの背面にあるあらかじめ穴の開いたマウントホールを通して取り付けます。






下記の情報は、製品の取扱説明書にあります。
