この記事では、Intelシステムを搭載した15インチElo I-Series 3のSSDとRAMに安全にアクセスするための手順を提供します

Intelを搭載したElo I-Series 3のSSDとRAMにアクセスすることは、ストレージのアップグレード、パフォーマンスの向上、または故障したコンポーネントの交換が必要になる場合があります。RAMを増やすことでマルチタスク性能が向上し、SSDをアップグレードすることでストレージ容量が拡大し、システムの応答性が改善されます。この手順は、ハードウェアのトラブルシューティングやメンテナンスにも必要になる場合があります。誤った取り扱いによってデバイスが損傷したり、保証が無効になる可能性があるため、資格のある人員によってのみ実施されるべきです。

必要な工具と機器

• フィリップスヘッドスクリュードライバー（#1または#2）
• 静電気防止リストストラップ（推奨）
• 保護用の表面または静電気防止マット

安全予防措置

• 作業を開始する前に、デバイスの電源を切り、すべての電源から切り離してください。
• 静電気放電（ESD）による損傷を防ぐために、静電気防止リストストラップを着用してください。
• 内部コンポーネントを慎重に扱い、損傷を避けてください。

手順

1. デバイスの準備

• I-Series 3を清潔で柔らかい保護表面に裏返しに置き、傷や損傷を防ぎます。

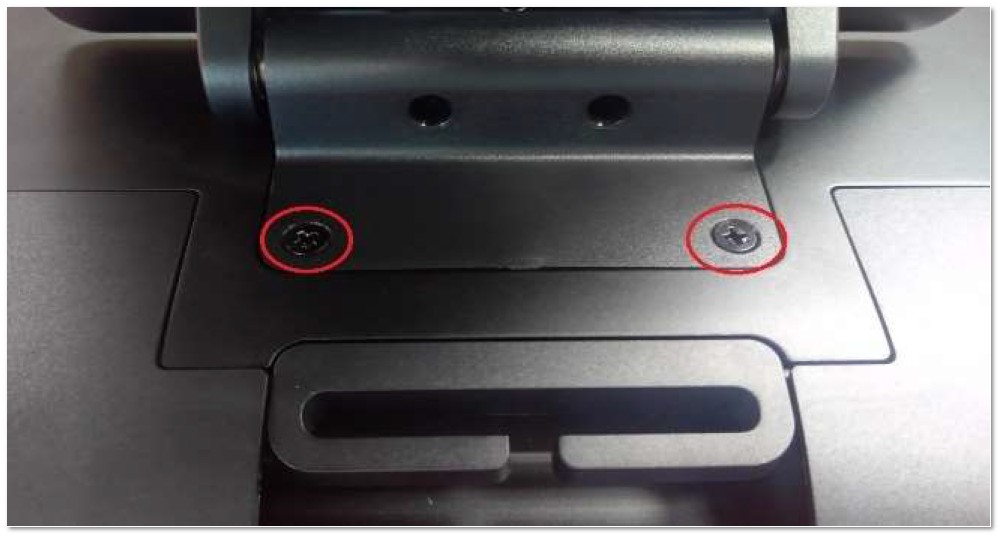

• デバイスにスタンドがある場合は、ネジを外してユニットから取り外します。

2. 外部カバーの取り外し

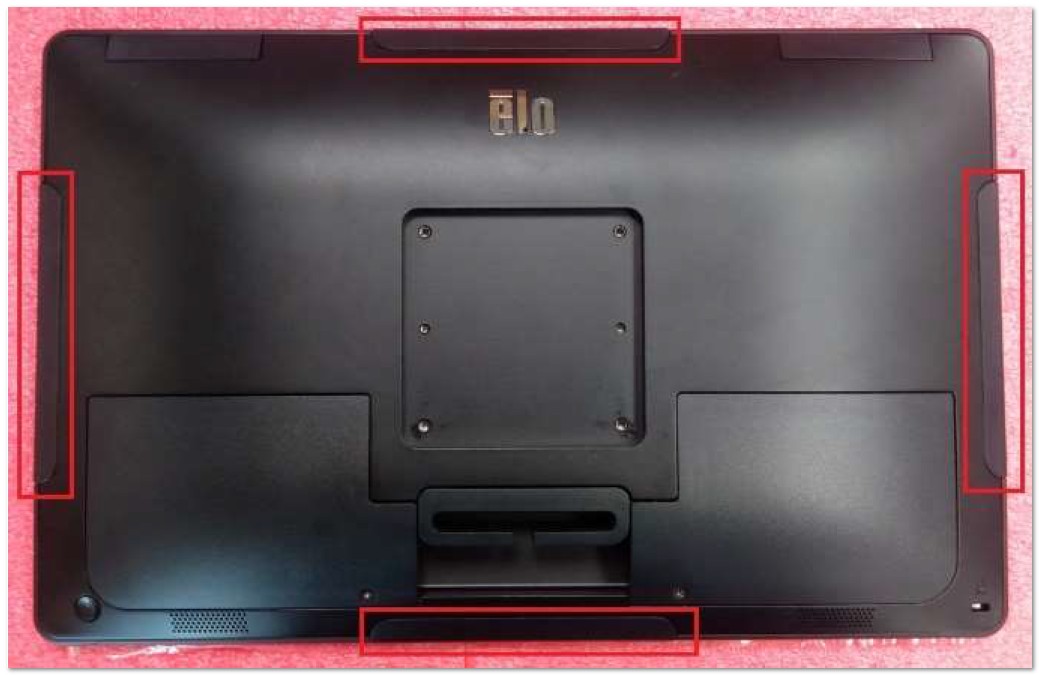

• 四 (4) つの側面周辺ポートカバーを外側に優しく引っ張って取り外します。

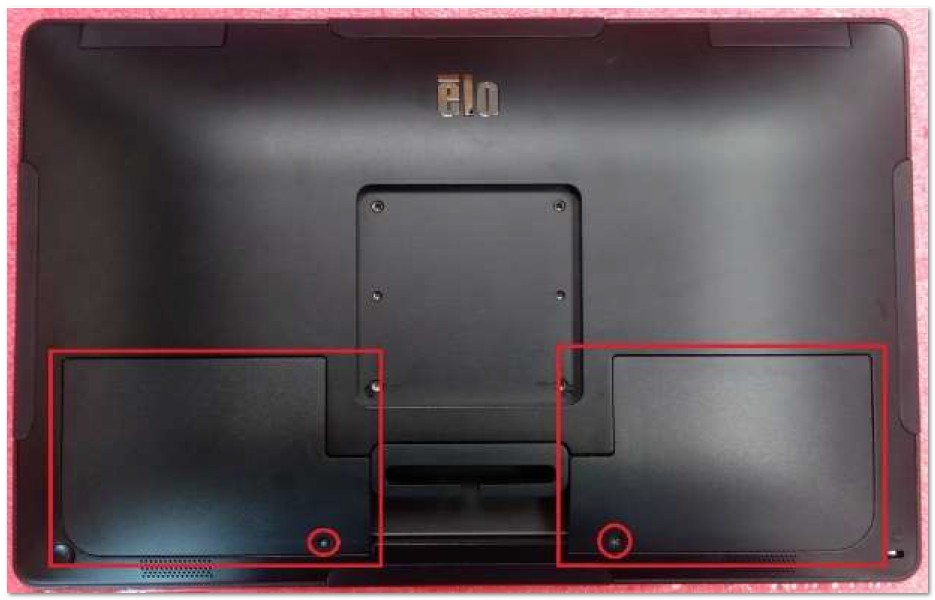

• 二 (2) つのケーブルカバーを慎重に持ち上げてデバイスから取り外します。

3. 後面カバーのネジを取り外す

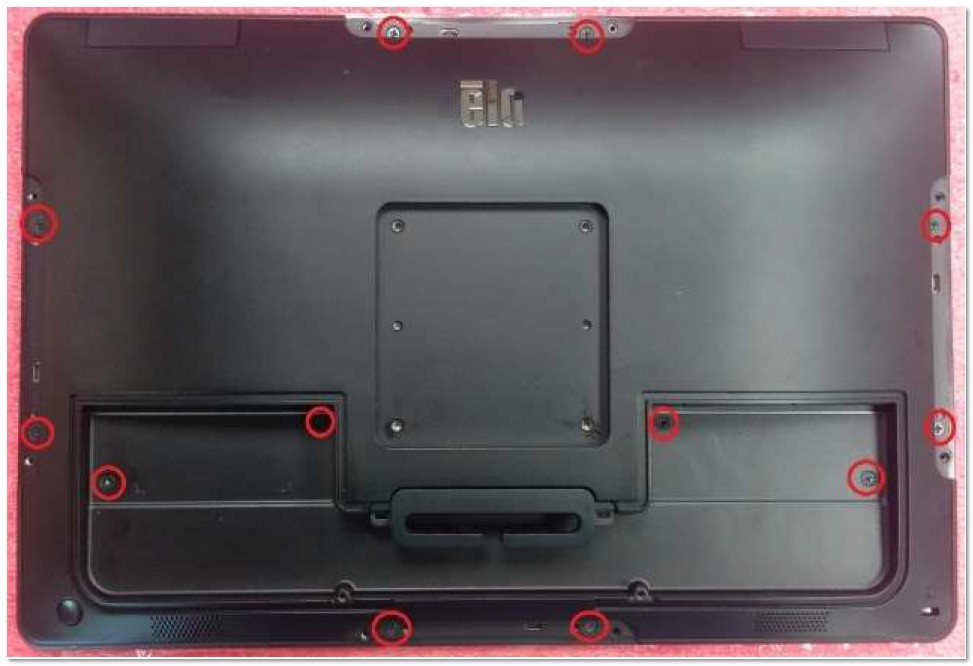

• フィリップスヘッドスクリュードライバーを使用して、後面カバーからすべての十二 (12) のネジを取り外します。

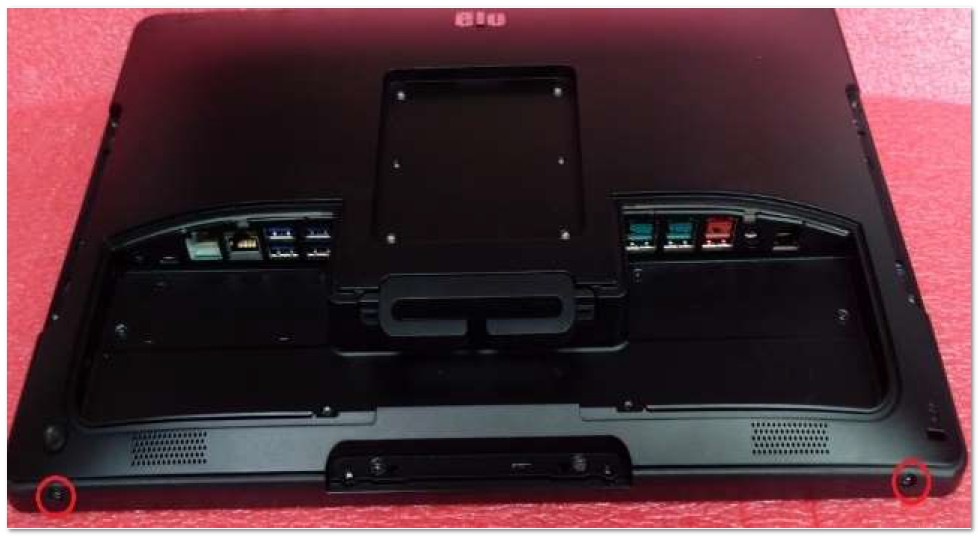

• ユニットの底部にある二 (2) つの追加のネジを探して取り外します。

4. 後面カバーの取り外し

• 下部エッジから慎重に後面カバーを持ち上げ、徐々に上に移動させます。
• カバーが約45度の角度に達したら、前方エッジを固定しているフックを優しく外します。
• カバーを垂直になるまで持ち上げ続けます。
• 後面カバーとマザーボードを接続しているケーブルを慎重に unplug して切り離します。

• 後面カバーを完全に取り外し、脇に置きます。

手順後

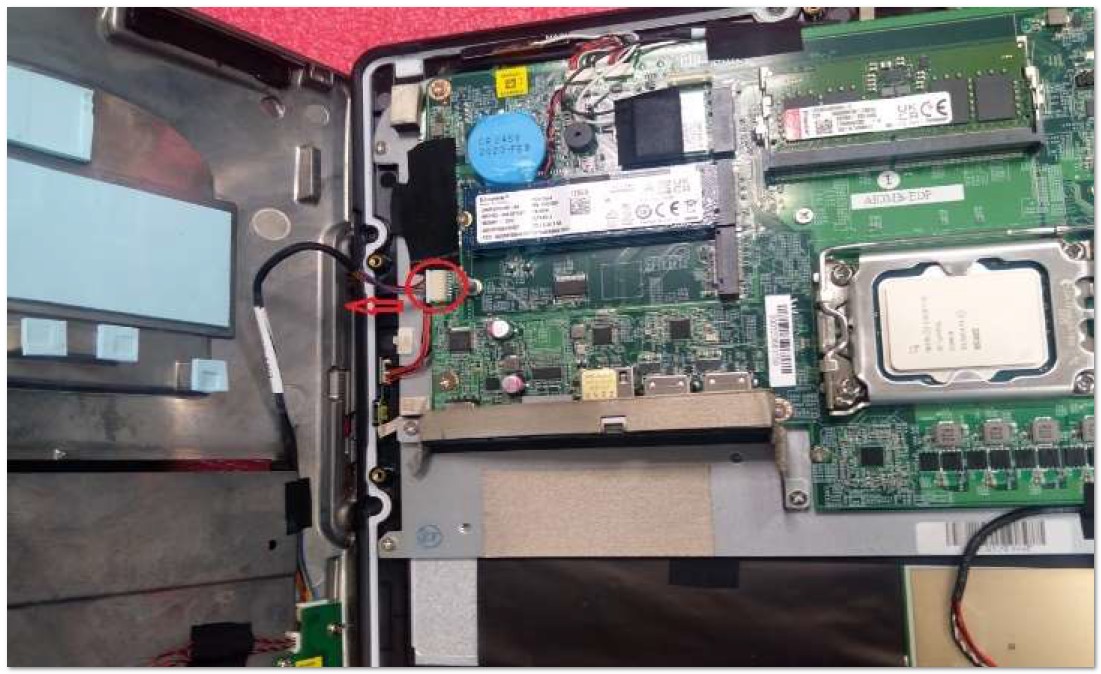

• SSDとRAMにアクセスできるようになりました。交換またはアップグレードが可能です。

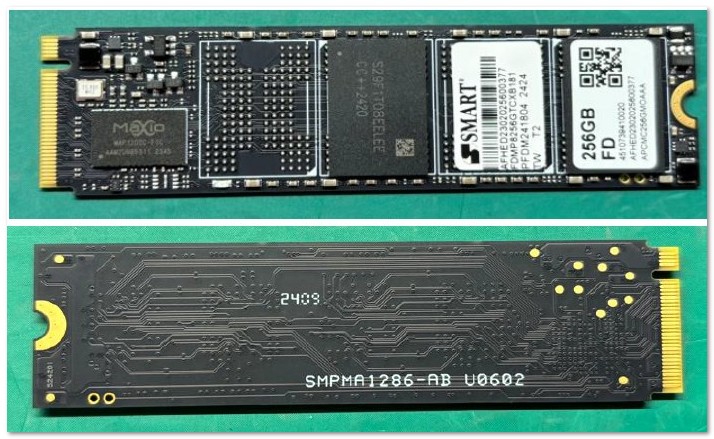

  • Intelシステムを搭載したI-Series 3.0のSSDはM.2 PCIe (NVMe)フォームファクタを使用します。

•

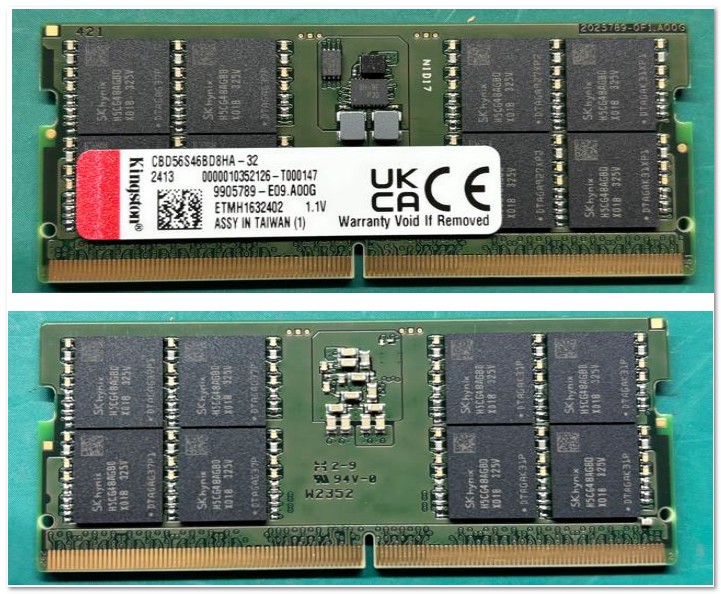

  • Intelシステムを搭載したI-Series 3.0のRAMは5600MHz DDR5 SO-DIMMフォームファクタを使用します。

• 再組み立ての際は、すべてのケーブルが正しく再接続されていること、ネジがしっかりと締まっていることを確認してください。
• IP等級シールが無傷であることを確認し、埃や湿気からの保護を維持します。

注意事項および警告

• IP等級の注意：不適切な再組み立てはIP等級を損なう可能性があります。後面カバーが正しく整列し、しっかりと取り付けられていることを確認してください。
• 損傷リスク：カバーを取り外したりケーブルを接続解除する際に過度の力を加えないようにし、コネクタやマザーボードに損傷を与えないようにしてください。
