Elo/Zebra 2Dバーコードスキャナー設定ガイド

この包括的なガイドでは、Elo/Zebra 2Dバーコードスキャナー（モデルSE4720およびSE4107）のデフォルト動作、設定、およびトラブルシューティングについて説明します。

サポートされているバーコードスキャナー

E384627 - Elo Edge Connect 2Dバーコードスキャナー (4720) ブラック
E454122 - Elo Edge Connect 2Dバーコードスキャナー (4720) ホワイト
E245047 - Elo Edge Connect 2Dバーコードスキャナー (4107) ブラック
E454318 - Elo Edge Connect 2Dバーコードスキャナー (4107) ホワイト

主要な違いの概要

SE4720の利点

✅ 拡張スキャン範囲 - 最大30インチ（76.2 cm）
✅ 広い水平視野角 - 48°
✅ 長距離スキャンアプリケーションに最適

SE4107の利点

✅ よりコンパクトなデザイン - 31%薄型（1.05インチ vs 1.40インチ）
✅ 軽量 - 31%軽量（0.049ポンド vs 0.071ポンド）
✅ 高解像度 - 1280 x 960
✅ 広い垂直視野角 - 33.5°
✅ 空間の制約がある設置に最適

初期状態の動作

スキャナーをUSB経由で初めて接続すると、以下のことが起こります：

初期接続

スキャナーは電源と初期化の成功を確認するために、3回のビープ音を発します

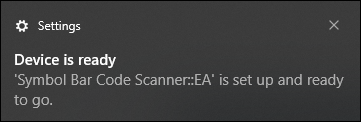

Windows PCでは、右下のタスクバーに通知が表示される場合があります：

"デバイスは準備完了です。Symbol Bar Code Scanner::EAが設定され、準備が整いました."

スキャナーが準備完了であることを示すWindowsの通知

視覚的インジケーター

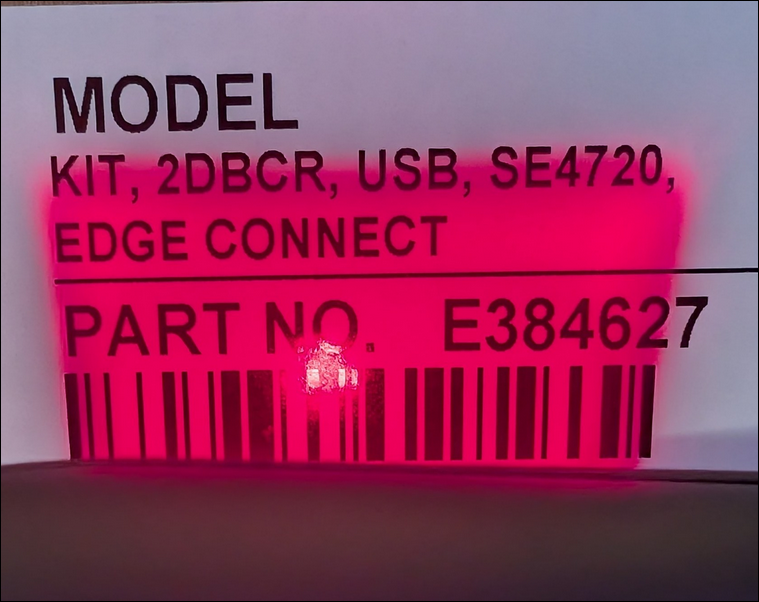

SE4720スキャナーの赤色照明LEDは、台形状のパターンで常に点灯しています

赤色LED照明付きSE4720スキャナー

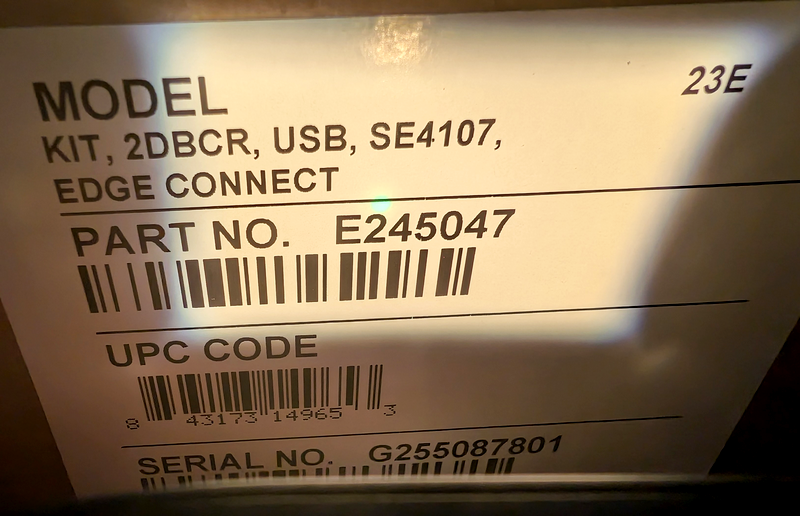

SE4107スキャナーの白色照明LEDは、台形状のパターンで常に点灯しています

白色LED照明付きSE4107スキャナー

スキャン操作

動きや物体がセンサーの前を通過すると、レーザーエイマーが自動的に起動します
バーコードのスキャンが成功すると、スキャナーはビープ音を発します
設定用バーコードはQIGに含まれています

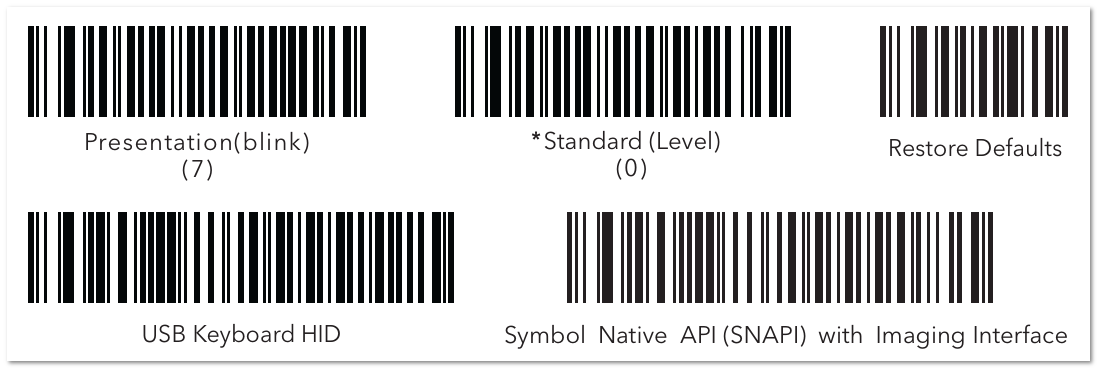

テスト用バーコードサンプル

上記のバーコードは、SE4720およびSE4107バーコードスキャナーに付属するクイックインストールガイド（QIG）に含まれています

工場出荷時の設定

SNAPIと画像インターフェース

SE4720とSE4107は共に、USB経由でSNAPI（Symbol Native API）を使用するように工場設定されています。この高度なプロトコルにより、以下が可能になります：

バーコードデータの送信
画像キャプチャおよび診断機能へのアクセス
Zebraのソフトウェアツールを使用した設定およびファームウェア管理

注意：SNAPIには、ホストシステムにZebraドライバーまたはZebraスキャナーSDKがインストールされている必要があります。このサポートがないと、バーコードデータはメモ帳やブラウザの入力ボックスなどのテキストフィールドに表示されません。

プレゼンテーションモード

プレゼンテーションモードでは、スキャナーはハンズフリーで動作します：

動きまたはバーコードを検出すると、自動的にエイマーと照明が起動します
トリガープレスやソフトウェアコマンドは必要ありません
キオスク、固定マウント設置、カウンターインストールなど、ハンズフリーアプリケーションに最適です

キーボードエミュレーションモードの使用

システムがSNAPIプロトコルをサポートしていない場合、USBキーボードHIDエミュレーションモードに切り替えて、バーコードデータをオープンなテキストフィールドに表示させることができます。

設定手順

Elo/Zebraスキャナーに含まれているクイックインストールガイド（QIG）を見つけます
ガイドにある"USBキーボードHID"とラベル付けされたバーコードのみをスキャンします
QIGの追加のバーコードはスキャンしないでください

USBキーボードHIDバーコード設定

この設定により、スキャナーが標準のUSBキーボードのように動作し、スキャンされたバーコードデータをキーストロークとして送信します。

注意：SE4720またはSE4107をキーボードHIDエミュレーションモードに設定するには、プレゼンテーションモードを有効にし、各スキャンの後に自動的にEnterキーのキーストロークを追加する必要があります。これには、この記事に添付されたカスタムバーコードラベルをスキャンするか、この記事に添付されたカスタム設定ファイルを123Scanを使用してアップロードしてください。

工場出荷時設定の復元

スキャナーを元の設定に戻すには：

クイックインストールガイド（QIG）を開きます
ガイドに提供された"デフォルトを復元"バーコードをスキャンします

カスタムバーコードラベル

これにより、通信インターフェースやモードを含むすべての設定が工場出荷時の状態にリセットされます。

Zebraの123Scanユーティリティを使用する

スキャナーモデル認識

Zebraの123Scanユーティリティで設定する場合：

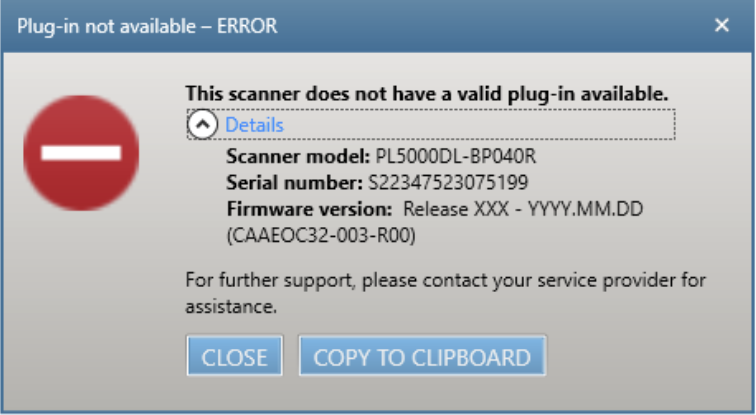

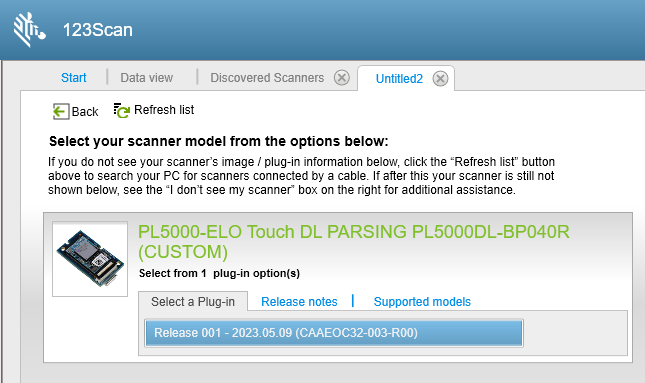

SE4720はモデル: PL500DLとして表示されます（SE4720ではありません）。

"このスキャナーには使用可能なプラグインがありません"というエラーが表示される場合があります。

上記のエラーが表示された場合は、次の記事を参照してください： SE4720スキャナーでバーコードスキャナー、プラグインが利用できないエラーが表示されるのはなぜですか？

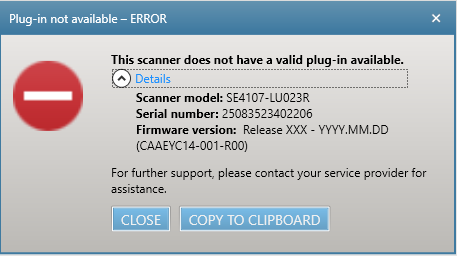

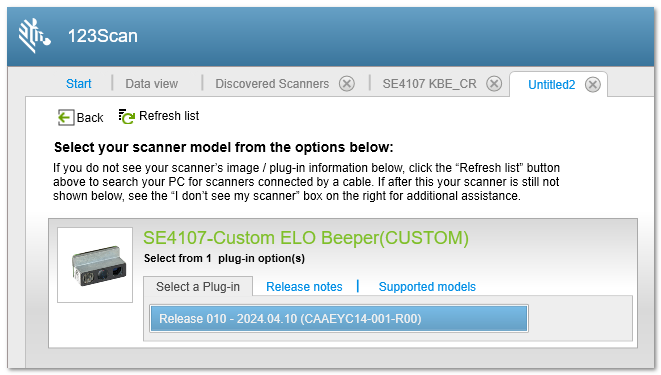

SE4107はSE4107として表示されますが、エラーメッセージも表示される可能性があります："このスキャナーには使用可能なプラグインがありません"。
