이 글에서는 직렬 연결 핀 요구 사항에 대해 자세히 설명합니다.

직렬 연결 핀 요구 사항

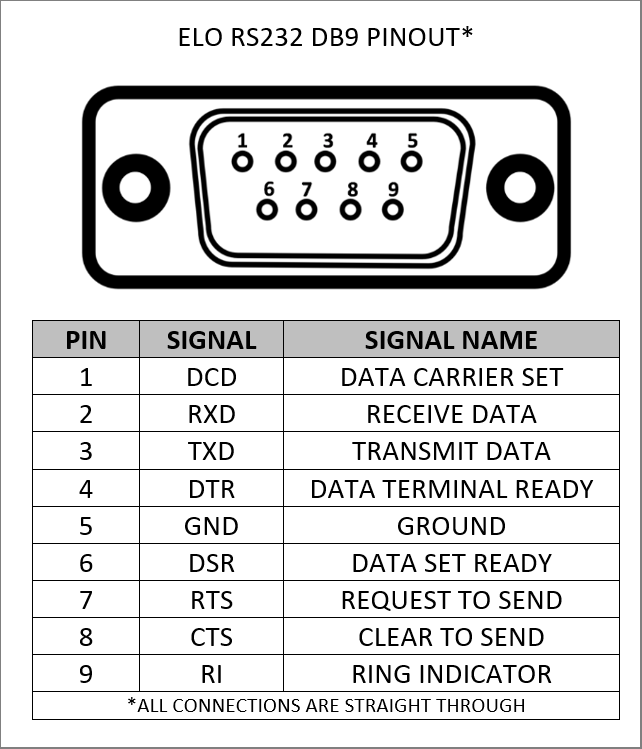

터치 연결의 경우, 직렬 DB9 9핀 케이블의 남성에서 여성으로의 스트레이트 스루 핀-투-핀 연결이 표준입니다 (한 쪽 끝의 핀 1이 다른 쪽 끝의 핀 1에 연결되고, 핀 2는 핀 2에 연결되는 방식 등).

핀 2와 3을 교차 연결하는 널 모뎀 직렬 케이블은 작동하지 않습니다.

멀티 터치 Windows 드라이버를 사용할 때 직렬의 최소 연결은 핀 2와 5로, 스트레이트 스루로 연결되어야 합니다.

싱글 터치 5 시리즈 Windows 드라이버를 사용할 때 직렬의 최소 연결은 핀 2, 3, 5, 6 및 8로, 모두 스트레이트 스루로 연결되어야 합니다. 드라이버를 무음 설치 방식으로 설치하고 /NoHandshake 옵션을 포함하면 요구 사항을 핀 2와 5만으로 줄일 수 있습니다. 더 자세한 내용은 압축 해제된 파일의 일반 섹션에 있는 사용자 설명서를 참조하십시오.

싱글 터치 드라이버가 로드되면, 컨트롤러에 식별 요청 명령을 핀 2로 보내게 됩니다. 컨트롤러는 핀 3에서 응답을 송신합니다. 핀 5는 접지로, 회로/신호 경로를 완성하는 데 필요합니다. 컨트롤러에 전원이 공급되면 핀 6 (DSR)을 활성화합니다. 컨트롤러가 자체 테스트를 완료하면 핀 6 (CTS)을 활성화합니다. 기본적으로 이러한 핀들이 하이 (+ 5 vdc)로 활성화되지 않으면 싱글 터치 드라이버는 로드되지 않습니다.
