이 문서에서는 Magtek MSR을 구성하는 단계를 제공합니다.

MagTek MSR 및 MagTek의 USB 스와이프 및 삽입 리더 유틸리티에 대한 프로그래밍 정보 및 유틸리티. 이 유틸리티는 사용자가 USB HID 및 키보드 에뮬레이션(암호화 및 비암호화) MSR의 장치 구성을 변경하는 명령을 보낼 수 있게 합니다. 아래 정보는 이 지식 문서에 첨부된 .pdf에도 포함되어 있습니다.

필요한 도구

• MagTek MSR
• Windows 7 이상 컴퓨터
• MagTek USB 스와이프 & 삽입 리더 – PN99510026
  • 이 유틸리티는 암호화된 MSR 및 비암호화된 MSR 모두에서 작동합니다:
  • 위의 MagTek 유틸리티는 AIO 주변 장치 드라이버 패키지 및 AIO의 주변 장치 폴더에서도 찾을 수 있습니다.

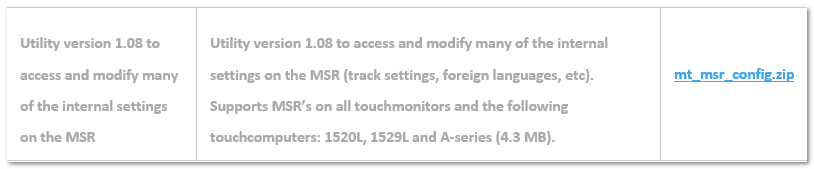

• Elo 다운로드 페이지에 나열된 MSR 구성 유틸리티 버전 1.08도 있지만, 비암호화된 MSR만 지원합니다:

MSR 정보
비암호화된 MSR (모니터 MSR)

• Elo PN: E500356, E177037, + 더 많은 모델.
• 'MagTek PN: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

암호화된 MSR (X 시리즈, E 시리즈, I 시리즈, PayPoint, Elo POS)

• Elo PN: E001002, E122229
• PN: MSR 모듈, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (SureSwipe 공장 기본값 사용): 0801/0011
• VID/PID HID (SureSwipe 비활성화): 0801/0002
• VID/PID KB: 0801/0001

절차

1. USB 스와이프 & 삽입 리더 애플리케이션을 다운로드 및 설치하여 PN99510026를 생성합니다. 이는 데스크탑에 'MagTek USB MSR'라는 아이콘을 만듭니다.

2. 더블 클릭하여 'MagTek USB MSR 아이콘'을 클릭하여 애플리케이션을 시작합니다.

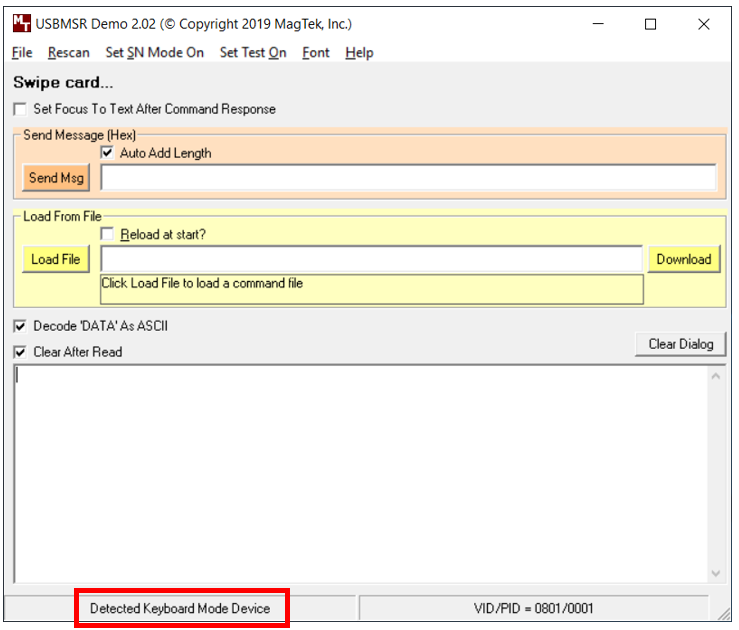

3. 애플리케이션이 열리면 연결된 MSR을 키보드 모드 또는 HID 모드로 식별합니다. 아래 스크린샷은 키보드 모드 장치 감지됨을 보여줍니다:


4. “Send Msg”에 명령을 수동으로 입력하여 명령을 보낼 수 있습니다. 또한 “Load File”를 선택하여 MagTek에서 제공하거나 사용자 생성 Text 파일을 다운로드할 수 있습니다.

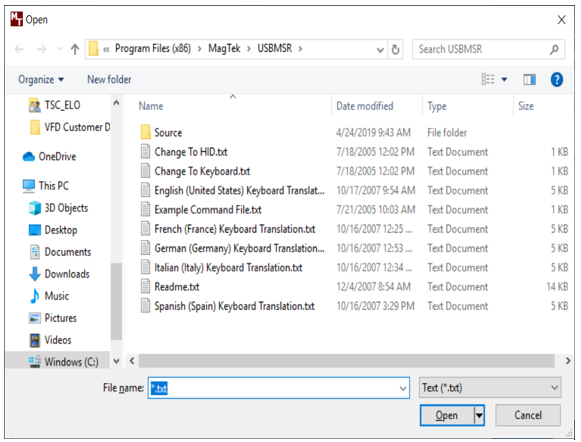

5. MagTek에서 제공하는 Text 파일 목록은 아래와 같습니다:

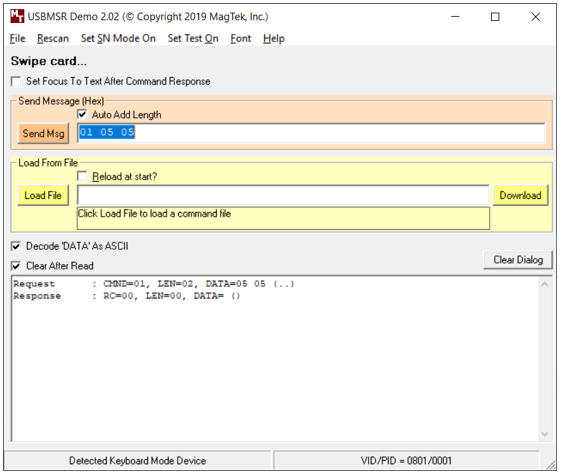

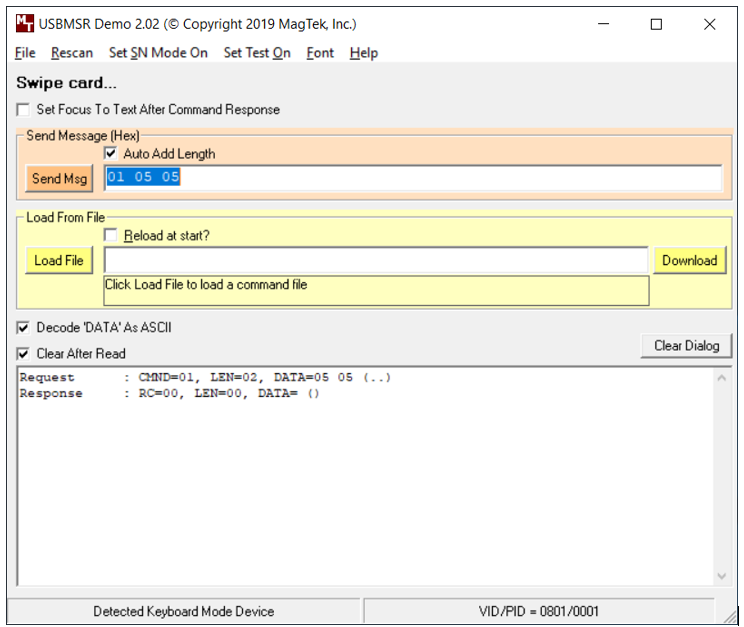

6. 명령을 수동으로 보내려면 “Send Msg” 라인에 명령을 입력한 후, Auto Add Length를 선택하고 보내기 send를 클릭합니다. 이 예제에서는 Track 1과 Track 2만 읽기 위한 명령이 전송되고 있습니다:



7. 명령 전송 후, MSR에 전원을 사이클하고 변경 사항을 저장하기 위해 02를 보내야 합니다. 02를 보낸 후 장치는 유틸리티에서 다시 감지됩니다.

8. 변경 사항이 적용되었는지 확인하려면 쿼리 명령을 보낼 수 있습니다. 암호화된 MSR에서 어떤 트랙 데이터가 설정되어 있는지 보려면 00 05를 보내십시오. 아래 예제에서 응답은 DATA=05로, 이는 Track 1과 2만 포함됩니다:



9. 아래는 각 버전의 MSR에 대한 일반 명령입니다. 모든 명령은 HEX이어야 합니다. 추가 프로그래밍이 필요한 경우 MagTek 기술 참조 문서를 참조해야 합니다.

매뉴얼 및 아스키 테이블 다운로드 링크는 아래에 있습니다:

• HID: HID99875320-6.01.pdf
• 키보드 에뮬레이션: KB99875321-10.01.pdf
• 암호화된: 99875475-10.01.pdf
• ASCII 테이블: ASCII Table.txt

일반 명령

암호화된 MSR

일련 번호 명령 가져오기: 00 03

보안 수준 가져오기: 15

KB/HID로 변경

• KB: 01 10 01
• HID: 01 10 00

MSR 트랙 활성화 SET 명령 (KB 및 HID에 대해 동일한 속성 ID):

• 모든 트랙 (기본값) 01 05 95
• 트랙 1만: 01 05 01
• 트랙 2만: 01 05 04
• 트랙 1 & 2: 01 05 05

모든 센티넬 제거: 01 14 03

개별 시작/중지 센티넬 제거:

• 트랙 1에서 시작 센티넬 제거: 01 24 00을 보내고, 15초 기다린 후 02를 보내 MSR을 재설정합니다.
• 트랙 2에서 시작 센티넬 제거: 01 25 00을 보내고, 15초 기다린 후 02를 보냅니다.
• 모든 트랙에서 끝 센티넬 제거: 01 2B 00을 보내고, 15초 기다린 후 02를 보냅니다.

각 트랙 뒤 CR(기본값은 모든 데이터 뒤 CR): 01 21 8D

CR 제거: 01 22 00

폴링 속도(기본값은 1밀리초): 10밀리초 01 02 0A

MSR을 공장 기본값으로 재설정: Dynamag Default Levels 2.txt

비암호화된 MSR (KB/HID)

일련 번호 명령 가져오기: 00 01

KB/HID로 변경

• KB: 01 10 01
• HID: 01 10 00

MSR 트랙 활성화 SET 명령

HID MSR 트랙 활성화 SET 명령:

• 트랙 1 데이터만: 01 04 01
• 트랙 2 데이터만: 01 04 04
• 트랙 1 & 2만: 01 04 05
• 트랙 1, 2, & 3: 01 04 95

KB MSR 트랙 활성화 SET 명령:

• 트랙 1 데이터만: 01 03 01
• 트랙 2 데이터만: 01 03 04
• 트랙 1 & 2만: 01 03 05
• 트랙 1, 2, & 3: 01 03 95

모든 센티넬 제거: 01 04 00

개별 시작/중지 센티넬 제거 (KB 모드 전용):

• 트랙 1 시작 센티넬 제거 (기본값 "%"): 01 14 00
• 트랙 2 시작 센티넬 제거 (기본값 ";"): 01 15 00

끝 센티넬 제거 (기본값 "?"): 01 16 00

각 트랙 뒤 CR(기본값은 모든 데이터 뒤 CR): 01 05 8D

CR 제거: 01 05 00

MSR을 공장 기본값으로 재설정: FC 55 AA

변경 사항을 MSR에 저장: 위의 프로그래밍 명령 중 어떤 것을 전송한 후 10초 기다리고 02를 보내 MSR을 재설정합니다.
