이 문서에서는 Elo 1523L 데스크톱 모니터에 MSR을 장착하는 단계를 제공합니다.

Elo 1523L 또는 1723L 모니터에 MSR을 설치하기 위한 단계는 아래를 참조하시기 바랍니다. 또한, Part #E628912: ELO-MSR-1523L 1723L-BL-R와 함께 제공된 빠른 설치 가이드(QIG)가 추가 참조용으로 제공됩니다.

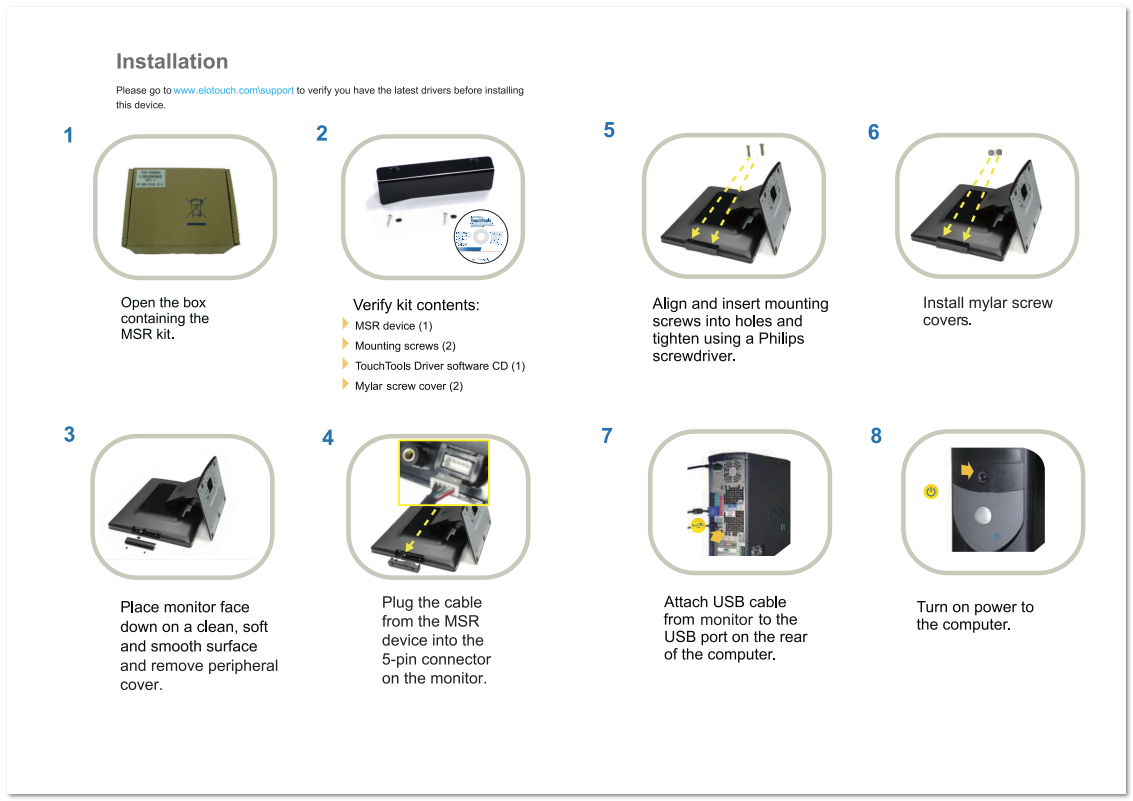

단계

1. 모니터를 화면이 아래로 향하도록 깨끗하고 부드러운 표면에 놓아 화면을 보호합니다.

2. 모니터에서 주변 장치 커버를 제거합니다.

3. MSR(자기 스트라이프 리더)의 5핀 커넥터를 모니터의 해당 5핀 접속 커넥터에 연결합니다.

4. 두 개의 필립스 장착 나사를 지정된 구멍에 정렬하고 드라이버를 사용하여 고정합니다.

5. 조립을 완료하기 위해 마일러 나사 덮개를 나사 위에 씌웁니다.

6. 마지막으로, 모니터에서 USB 케이블을 컴퓨터의 사용 가능한 USB 포트에 연결합니다.

이 시점에서 MSR은 완전히 작동해야 합니다.

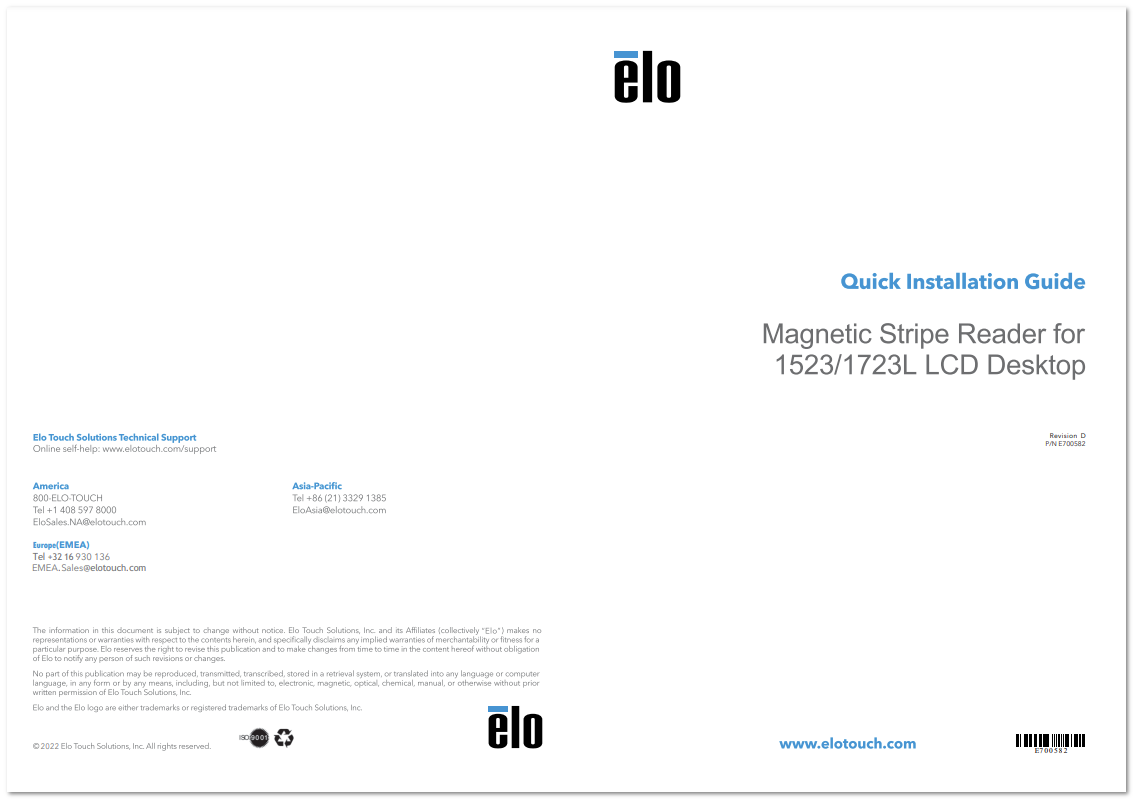

빠른 설치 가이드
