이 문서에서는 ET6553L 터치스크린의 펌웨어를 업데이트하는 방법을 설명합니다.

다음 단계를 따라 ET6553L 터치스크린의 펌웨어를 업데이트하세요:

관련 첨부 업데이트 도구 및 펌웨어 파일을 참조하세요.

이 문서는 eGalax 소프트웨어 도구인 MP600674를 사용하여 ET6553L의 터치 컨트롤러 펌웨어를 업데이트하는 과정을 설명합니다.

일부 장치는 화면을 그리거나 드래그할 때 끊어진 선을 나타낼 수 있습니다. 이 문제는 간헐적일 수 있으며 테스트 중에 재현하기 어려울 수 있습니다. 이를 해결하기 위해, 구버전 컨트롤러 펌웨어인 07_T1을 사용하는 모든 유닛은 현재 버전인 09 이상으로 업데이트해야 합니다.

 1.    도구:

1.    Windows OS가 설치된 PC (Windows 7/ Windows 10)

2.    USB Type A to B 케이블

3.    터치 컨트롤러 펌웨어 파일 - E131176 S/W, PCFG FILE, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)

4.    펌웨어 로딩 도구 - MP600674 TEST TOOL, PCAP TOUCH CONTROLLER, CTR-8351XX, FOR E555516 ET6553L (EGALAX 소프트웨어 도구)

5.    USB USB 드라이브 (선택사항)

2.     업데이트 절차:

1.    MP600674 (EGALAX 소프트웨어 도구) 폴더를 테스트 컴퓨터에 배치합니다.

2.    PC를 모니터에 연결합니다 (USB를 통해; 장치에 전원이 공급되어야 합니다)

3.    이름이 Test Tool_PCFG0056v09인 폴더를 엽니다.

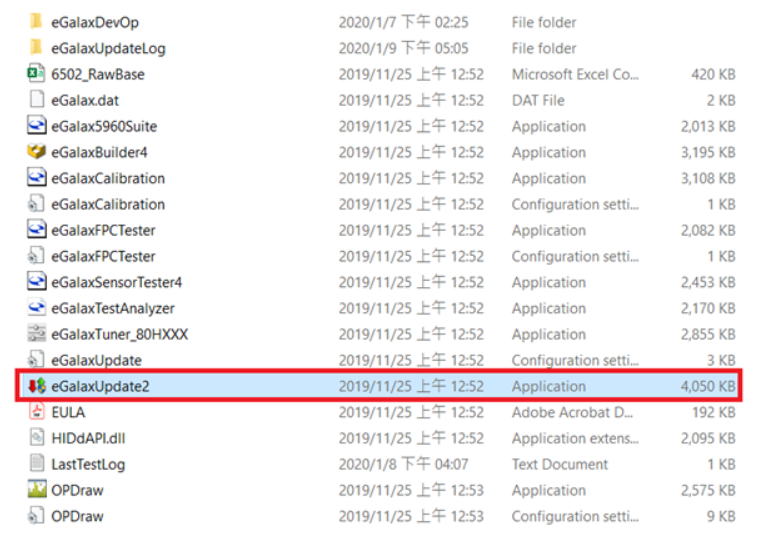

d. "eGalaxUpdate2.exe"를 두 번 클릭하여 업데이트 프로세스를 시작합니다.

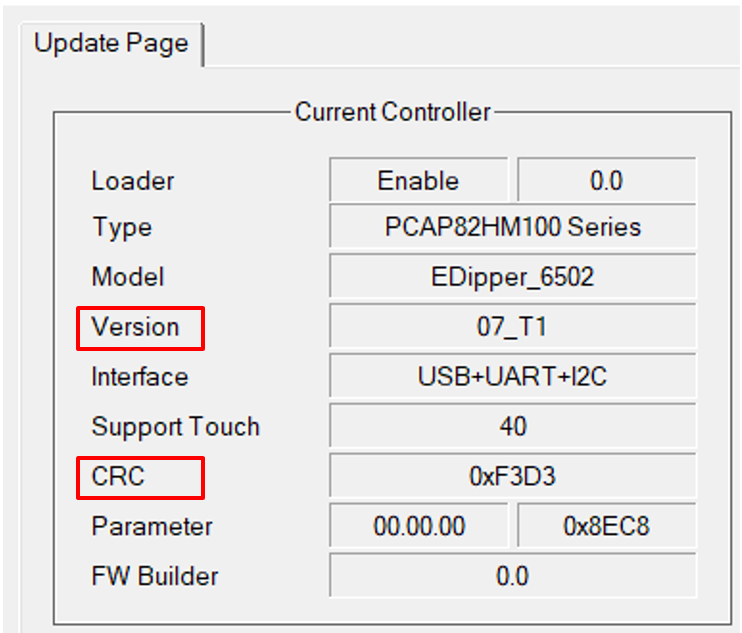

컨트롤러 버전 07_T1 및 CRC가 0xF3D3인지 확인합니다.


e. 컨트롤러 버전 07_T1 및 CRC가 0xF3D3인지 확인합니다.

1.    네, 다음 단계로 진행합니다.

2.    버전이 09이고 CRC가 05x59A7이라면, 펌웨어를 업데이트할 필요가 없습니다. 장치는 포장으로 되돌릴 수 있습니다.

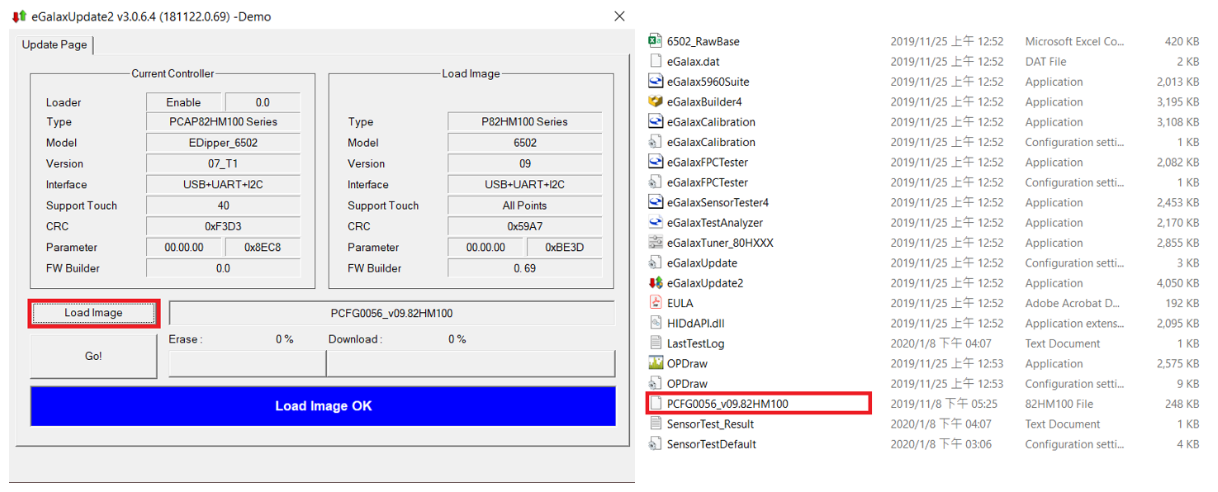

f. 이미지 로드 버튼을 클릭한 후, 펌웨어 파일 PCFG0056_v09.82HM100을 선택합니다. 이미지 로드가 성공적인지 확인합니다.

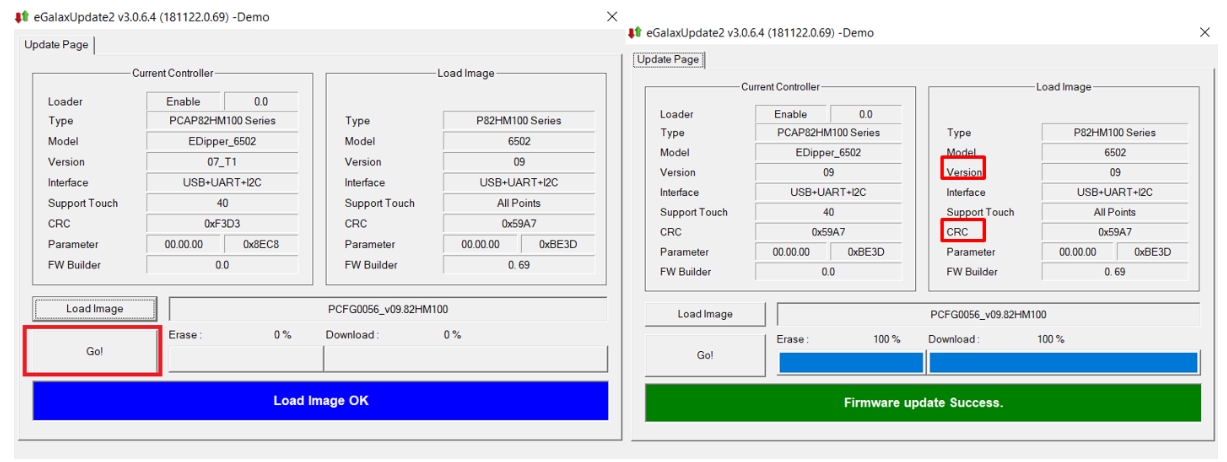

g. Go! 버튼을 클릭합니다.

1.    프로그램이 일련의 화면을 표시합니다. 완료되면 다음 사항을 확인합니다:

1.    펌웨어 업데이트 성공, 버전 (09) 및 CRC (05x59A7)

2.    성공적으로 완료되면 프로그램을 닫고 단계 H로 진행합니다.

3.    로드가 실패하면 E-G 단계를 반복합니다.

h. 장치를 전원 사이클하고 표준 터치 기능 테스트를 수행합니다. 통과하면 장치를 전원 차단하고 다시 포장합니다.
