Elo Backpack with Intel®의 시스템 BIOS 및 Intel ME 펌웨어 업데이트 방법

대상: 일반 / Elo 고객, IT 관리자, 현장 기술자 및 통합업체

문서 유형: 펌웨어 프로그래밍, 메인보드 유지보수 및 BIOS 플래싱 절차

이 문서에서는 Elo Backpack® with Intel (Windows/Intel architecture)에서 시스템 BIOS 및 Intel® 관리 엔진(ME) 펌웨어를 업데이트하기 위한 단계별 지침을 제공합니다 Windows 기반 AMI 펌웨어 업데이트( AFUWIN) 유틸리티를 사용하여.

전제 조건 및 펌웨어 다운로드

공식 포털에서 귀하의 Elo Backpack 모델에 대해 검증된 특정 BIOS/ME 펌웨어 패키지를 다운로드하십시오:

단계별 BIOS 및 ME 업데이트 절차

1단계: BIOS 설정에서 Intel ME 펌웨어 재플래시 활성화

1. USB 키보드를 연결하고, Elo Backpack with Intel의 전원을 켜고, 시작할 때 Del 키를 반복해서 눌러 BIOS 설정 유틸리티에 들어갑니다.
2. 다음 경로로 이동합니다:
   고급 > PCH-FW 구성 > 펌웨어 업데이트 구성

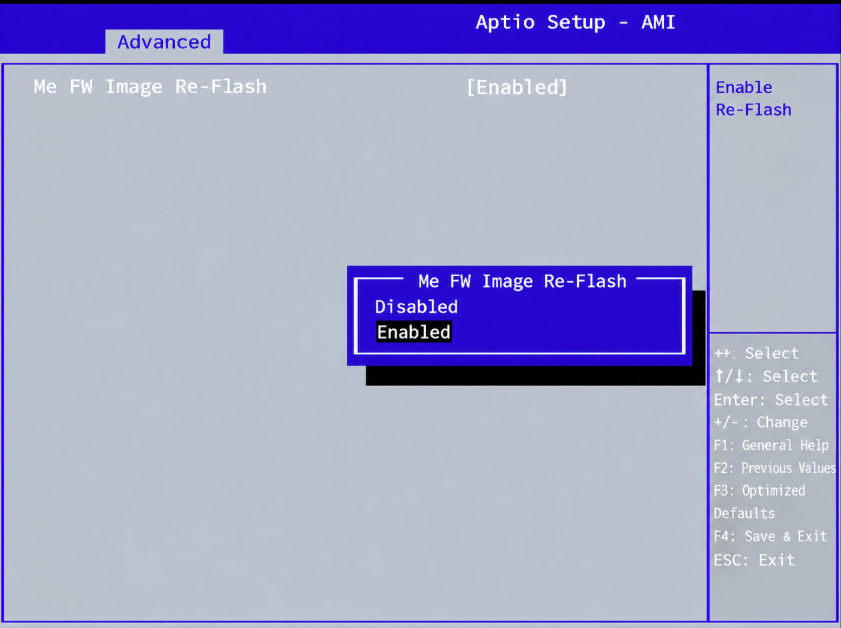

3. Me FW 이미지 재플래시 설정을 찾아 [사용]으로 변경합니다:



4. 저장 및 종료 탭으로 이동하고, 변경 내용 저장 및 재설정을 선택한 다음 시스템이 Windows로 재부팅되도록 합니다.

2단계: Windows에서 펌웨어 프로그래밍 실행

5. 로컬 드라이브에 AfuWin64.zip 플래시 도구 아카이브를 추출합니다(예: C:\BIOS_Update\).
6. 새 BIOS 펌웨어 이진 파일(예: B245.20A)을 AFUWINx64.exe와 동일한 폴더에 직접 복사합니다.
7. 관리자로서 명령 프롬프트 열기:
   • Windows 시작 메뉴를 클릭하고 cmd를 입력한 후 명령 프롬프트를 마우스 오른쪽 버튼으로 클릭하고 관리자로 실행을 선택합니다.

8. 플래시 유틸리티 폴더로 이동(cd):

   cd C:\BIOS_Update

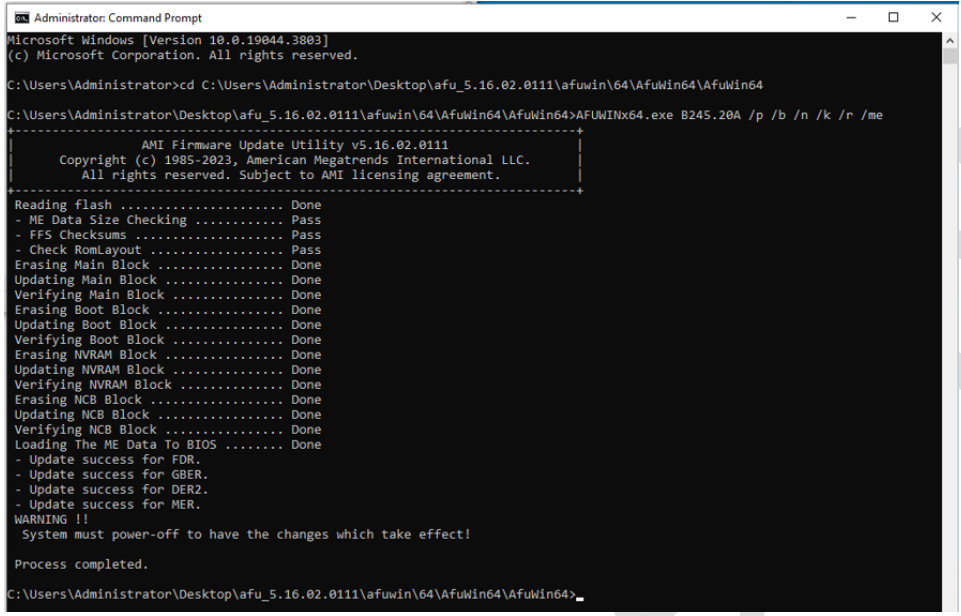

9. 플래시 명령을 실행합니다(다른 경우 B245.20A를 실제 펌웨어 파일 이름으로 교체):

   AFUWINx64.exe B245.20A /p /b /n /k /r /me

   (매개변수 설명: /p 메인 BIOS 프로그래밍, /b 부트 블록 프로그래밍, /n NVRAM 프로그래밍, /k 비중요 블록 프로그래밍, /r SMBIOS UUID/키 보존, /me Intel ME 영역 프로그래밍.)



3단계: 시스템 재시작 및 버전 확인

10. 유틸리티가 성공적으로 완료되었다는 상태를 표시하면 시스템을 재시작합니다. 시스템은 메 펌웨어를 적용하기 위해 재부팅 중에 자동으로 두 번째 초기화 사이클을 수행합니다.
11. 재부팅 중에 Del 키를 눌러 BIOS 설정 메뉴에 들어갑니다.
12. 메인 및 고급 탭에서 BIOS 버전 및 ME 펌웨어 버전이 새로 설치된 빌드 번호를 반영하는지 확인합니다.
