이 문서에서는 Elo 모니터의 다양한 연결에 대한 정보가 포함되어 있습니다.

전원 연결

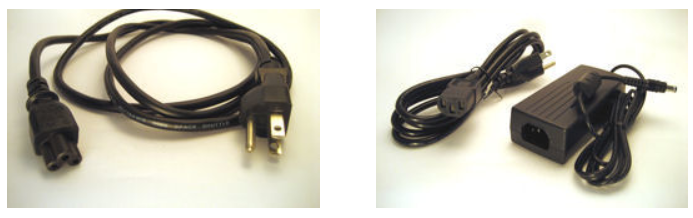

모니터와 터치스크린에 전원을 제공합니다. 기본적으로 AC 코드와 DC 전원 공급 장치의 두 가지 유형이 있습니다. 일부 모니터는 하나 또는 다른 것을 가지고 있으며, 일부 모니터는 둘 다 가지고 있습니다. 둘 다 제공되는 경우, 하나만 선택하십시오.

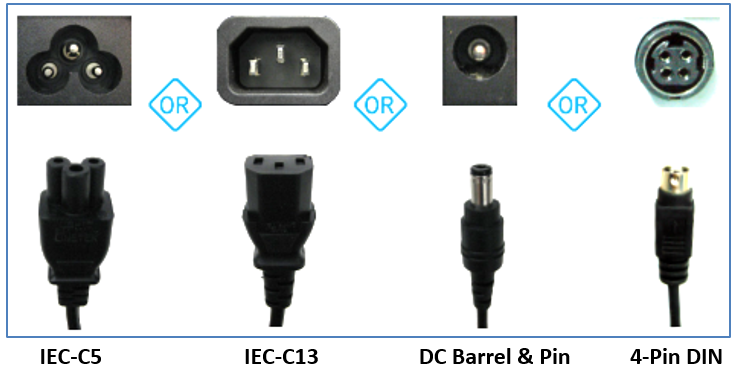

아래는 AC 및 DC 연결의 다양한 유형을 보여줍니다.



비디오 연결

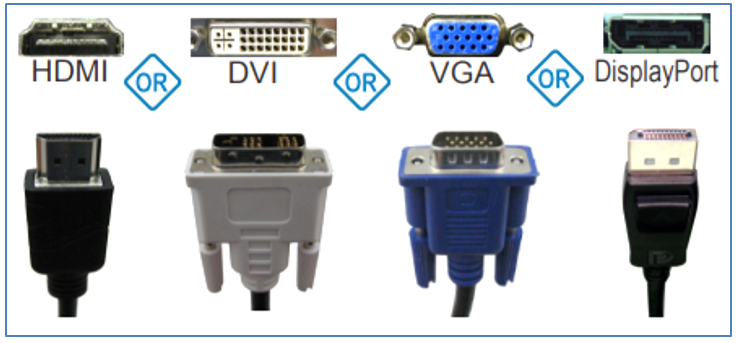

디스플레이의 "화면"을 제공합니다. 다양한 유형의 비디오 연결이 있습니다: HDMI, DVI, VGA, DisplayPort. 모니터에 여러 비디오 연결이 있는 경우 하나만 사용하십시오.
참고: 파란색 VGA 커넥터에는 핀이 3개 줄로 배열되어 있으며, 비디오 커넥터이지 직렬 커넥터가 아닙니다.



터치 연결

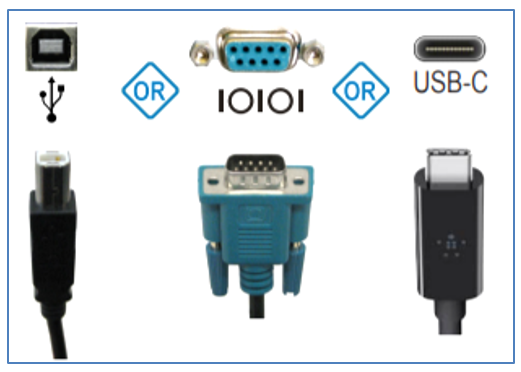

모니터의 터치 부분을 위한 연결을 제공합니다. 기본적으로 USB, USB-C, 직렬의 세 가지 유형이 있습니다. 모니터에 여러 터치 연결이 있는 경우 하나만 선택하십시오.
참고: 파란색-녹색 직렬 커넥터는 파란색 VGA 커넥터와 비슷하게 생겼지만, 핀이 2개 줄로만 있습니다.



스피커 연결 (선택 사항)
모니터 스피커를 통해 컴퓨터 오디오를 재생하기 위한 연결을 제공합니다. 일부 터치 모니터에는 스피커가 포함되어 있지 않습니다.



유선 OSD 리모컨

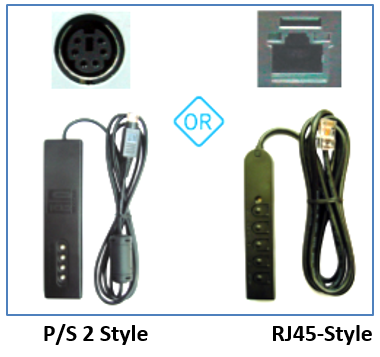

일부 모니터(주로 오픈 프레임 및 IDS 모니터)에는 화면 표시를 제어하기 위한 유선 OSD 리모컨이 있습니다. 두 가지 유형이 있으며, 구형 P/S 2 스타일과 최신 RJ45 스타일이 있습니다.
