이 문서는 키보드 에뮬레이션 모드에서 작동하는 Elo 마그네틱 스트라이프 리더기(MSR)의 키보드 매핑을 구성하는 방법을 설명합니다. 키보드 매핑은 비영어 키보드 레이아웃을 사용할 때 카드 데이터를 올바르게 해석하도록 합니다. 세 가지 구성 방법이 있으며, 대부분의 사용자에게는 EloMSR 유틸리티가 권장됩니다.
ℹ 개요
키보드 매핑은 MSR이 카드 데이터를 키보드 문자로 변환하는 방식을 변경합니다. 컴퓨터가 영어 이외의 언어를 사용하는 경우, MSR을 키보드 레이아웃에 맞게 구성해야 할 수 있습니다.
키보드 매핑은 MSR이 카드 데이터를 키보드 문자로 변환하는 방식을 변경합니다. 컴퓨터가 영어 이외의 언어를 사용하는 경우, MSR을 키보드 레이아웃에 맞게 구성해야 할 수 있습니다.
언제 키보드 매핑을 사용해야 하나요?
다음과 같은 경우에는 키보드 매핑을 구성하세요:
- 컴퓨터가 비영어 키보드 레이아웃을 사용합니다.
- 카드 데이터가 스와이프 후 잘못되거나 예상치 못한 문자를 포함합니다.
- 미국 이외의 지역에 시스템을 배포하고 있습니다.
- MSR을 지역 키보드 레이아웃에 맞춰야 합니다.
⚠ 중요
키보드 매핑은 키보드 에뮬레이션 모드에만 적용됩니다. HID 및 USB-HID 구성은 키보드 매핑이 필요하지 않습니다.
키보드 매핑은 키보드 에뮬레이션 모드에만 적용됩니다. HID 및 USB-HID 구성은 키보드 매핑이 필요하지 않습니다.
사용 가능한 구성 방법
| 방법 | 설명 | 권장 |
|---|---|---|
| 방법 1 | EloMSR 유틸리티를 사용하여 미리 정의된 언어 스크립트를 로드합니다. | ✔ 예 |
| 방법 2 | 준비된 키보드 매핑 스크립트 중 하나를 로드합니다. | 고급 사용자용 |
| 방법 3 | 각 ASCII 문자를 수동으로 프로그래밍합니다. | 엔지니어 전용 |
다운로드
EloMSR 구성 유틸리티
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
키보드 매핑 스크립트
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
ASCII 프로그래밍 문서
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
EloMSR을 사용하여 키보드 매핑 구성하기
- std_msr_config.zip를 다운로드하고 압축을 풉니다.
- EloMSR.exe를 실행합니다.
- MagTek USB 마그네틱 스트라이프 리더기를 컴퓨터에 연결합니다.

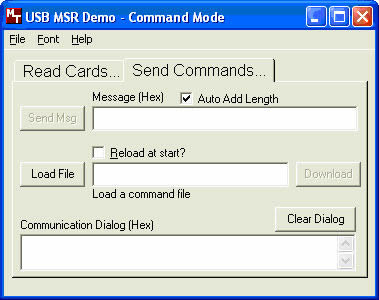

- 명령 전송 탭을 선택합니다.

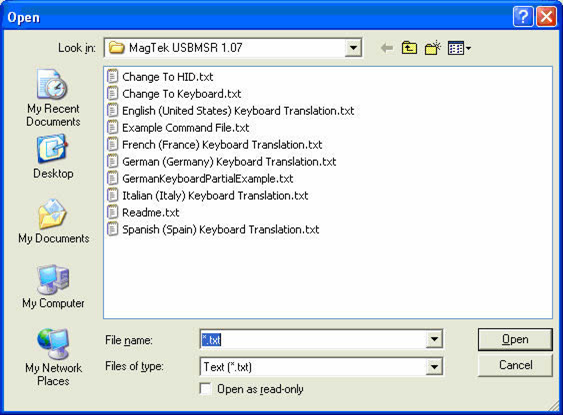

- 파일 로드를 클릭합니다.
-
기본 스크립트 위치는:
C:\Program Files\MagTek\MagTek USBMSR 1.07
- 키보드 레이아웃과 일치하는 언어 스크립트를 선택합니다.
- 열기를 클릭합니다.
- 명령이 로드되고 리더기가 자동으로 재설정될 때까지 기다립니다.
- 카드 읽기 탭을 선택합니다.
- 테스트 카드를 스와이프하여 키보드 매핑을 확인합니다.
- 이제 MSR이 선택한 키보드 레이아웃에 맞게 구성되었습니다.
지원되는 언어 스크립트
포함된 키보드 매핑 스크립트는 다음 언어를 지원합니다:
- 영어
- 프랑스어
- 독일어
- 이탈리아어
- 스페인어
문제 해결
⚠ 문제 해결
- 올바른 언어 스크립트가 선택되었는지 확인합니다.
- 새 구성을 로드한 후 MSR을 다시 연결합니다.
- 정상적인 마그네틱 스트라이프 카드를 사용하여 테스트합니다.
- 출력이 여전히 잘못된 경우, Windows 키보드 레이아웃이 선택한 MSR 매핑과 일치하는지 확인합니다.
관련 기사
- Elo MagTek 마그네틱 스트라이프 리더기를 어떻게 구성하나요?
- Elo 마그네틱 스트라이프 리더기의 기본 구성을 어떻게 복원하나요?
- Elo 마그네틱 스트라이프 리더기의 트랙 설정을 어떻게 구성하나요?
💡 팁
대부분의 배포에서 ASCII 값을 수동으로 프로그래밍하기보다는 EloMSR에 포함된 미리 정의된 언어 스크립트를 사용하는 것이 좋습니다. 미리 정의된 스크립트는 배포 속도가 더 빠르고 유지 관리가 더 용이하며, 여러 시스템에서 일관된 키보드 매핑을 보장하는 데 도움이 됩니다.
대부분의 배포에서 ASCII 값을 수동으로 프로그래밍하기보다는 EloMSR에 포함된 미리 정의된 언어 스크립트를 사용하는 것이 좋습니다. 미리 정의된 스크립트는 배포 속도가 더 빠르고 유지 관리가 더 용이하며, 여러 시스템에서 일관된 키보드 매핑을 보장하는 데 도움이 됩니다.
