이 문서에서는 MagTek USB MSR 데모 애플리케이션을 사용하여 Elo 자기띠 리더(MSR)에 구성 명령을 전송하는 방법을 설명합니다.

요구 사항

• 호환되는 Elo 자기띠 리더
• Windows 컴퓨터
• MagTek USB 스와이프 & 삽입 리더 애플리케이션

MSR에 명령 전송

1. MagTek USB 스와이프 & 삽입 리더 애플리케이션을 다운로드하고 설치합니다. 설치 후 바탕 화면에 MagTek USB MSR이라는 이름의 바로 가기가 생성됩니다.
2. MSR을 컴퓨터에 연결합니다.
3. 바탕 화면의 MagTek USB MSR 바로 가기를 두 번 클릭하여 애플리케이션을 엽니다.

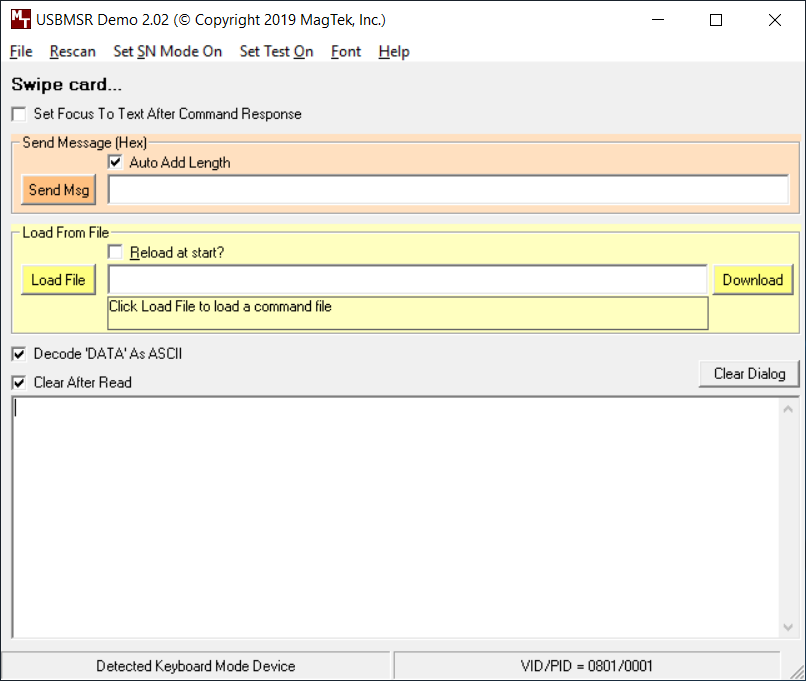

4. 애플리케이션이 연결된 MSR을 감지하는지 확인합니다. 장치는 키보드 모드 또는 HID 모드로 나타납니다.



5. 다음 방법 중 하나를 사용하여 명령을 전송합니다:
   • Send Msg 필드에 명령을 수동으로 입력합니다.
   • Load File을 선택하여 MagTek에서 제공한 명령 파일이나 사용자 생성 명령 파일을 로드합니다.

6. 명령을 수동으로 전송하려면:

   1. 명령을 Send Msg 필드에 입력합니다.
   2. Auto Add Length를 선택합니다.
   3. Send를 선택합니다.

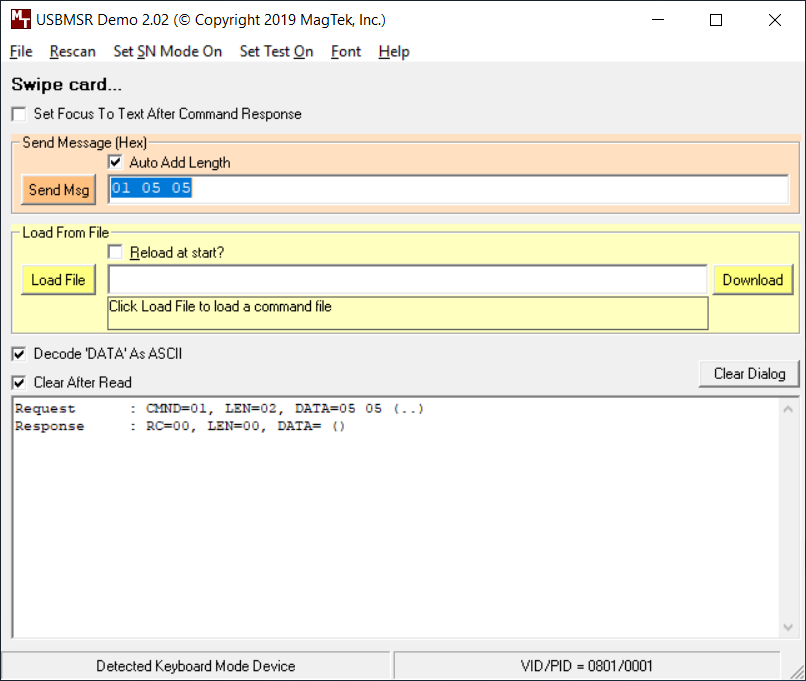

   다음 예시는 MSR이 트랙 1 및 2만 읽도록 구성하는 명령을 전송합니다:



7. 구성 명령을 전송한 후 02를 전송하여 MSR의 전원을 주기적으로 순환시키고 변경 사항을 저장합니다. 전원 순환 후 애플리케이션이 장치를 다시 감지합니다.

구성 확인

1. 적절한 쿼리 명령을 Send Msg 필드에 입력합니다.
2. Auto Add Length를 선택한 다음 Send를 선택합니다.
3. MSR에서 반환된 응답을 검토합니다.

암호화된 MSR에서 활성화된 트랙을 확인하려면 다음 쿼리 명령을 전송합니다:

00 05

다음 예시에서 응답은 DATA=05를 보여주며, 이는 트랙 1 및 2가 활성화되었음을 나타냅니다:

MagTek 명령 파일

MagTek 애플리케이션에는 다음과 같은 명령 파일이 포함될 수 있습니다:

• 예제 명령 파일.txt
• HID로 변경.txt
• 키보드로 변경.txt
• 다양한 언어에 대한 키보드 구성 파일
