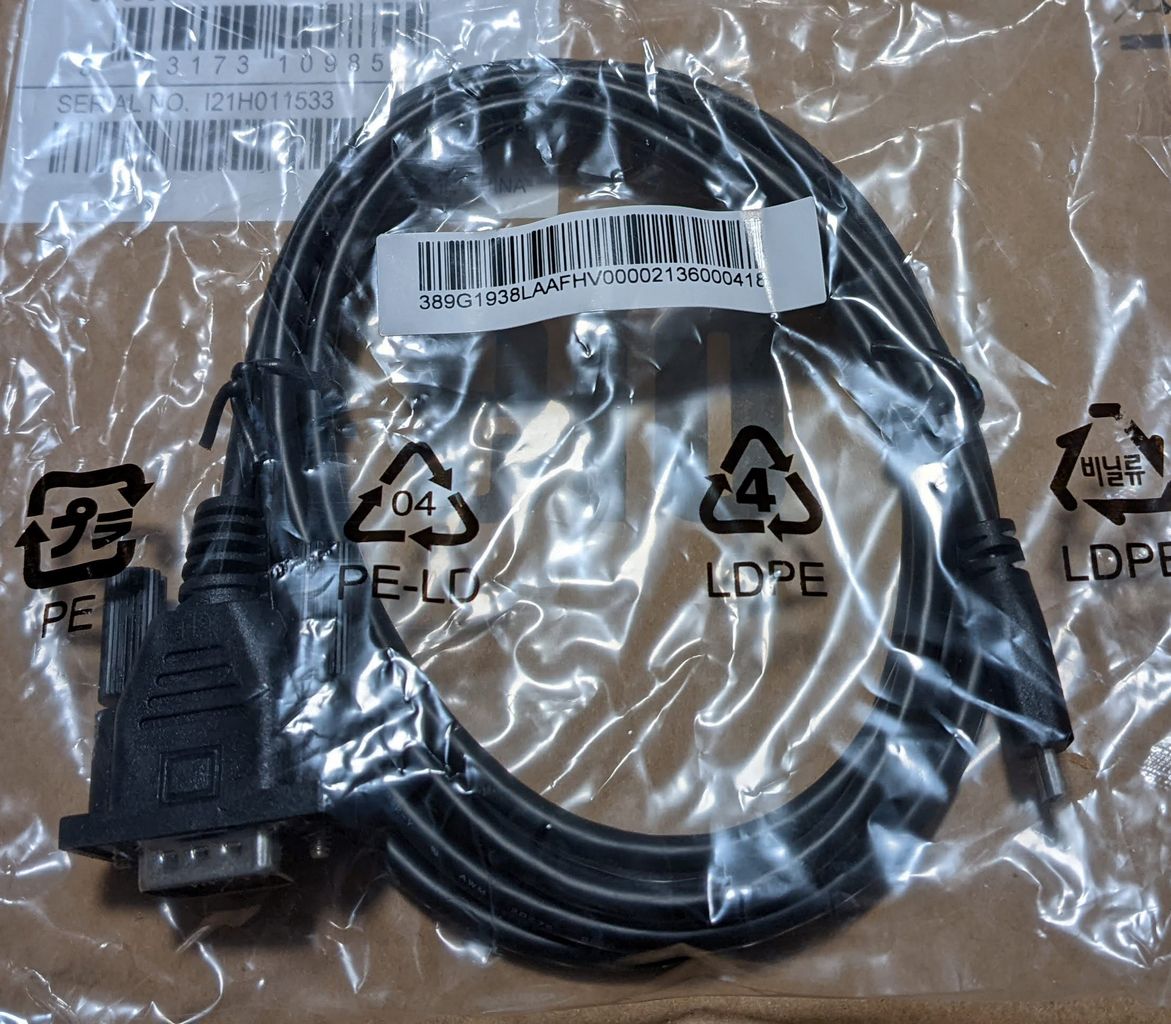

이 문서는 Elo P/N: E710549, VGA-DB15 to Micro Cable Kit에 대한 추가 정보를 제공합니다

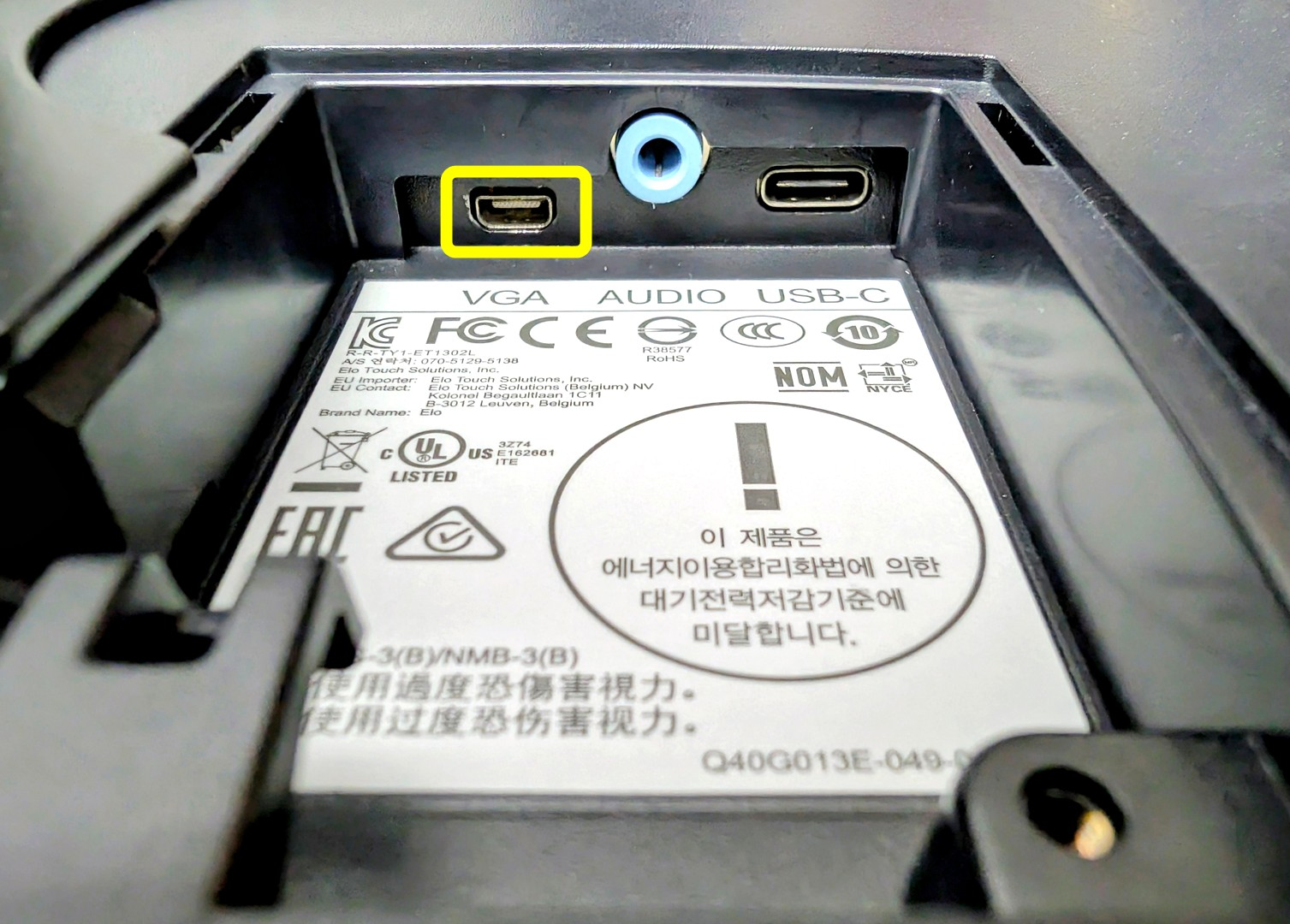

Elo P/N: E710549, VGA-DB15 to Micro Cable Kit은 Micro-HDMI 형태의 VGA 입력이 장착된 Elo 1002L, 1302L 및 1502L 모니터에서 사용하기 위해 설계되었습니다. 이 케이블은 표준 15핀 VGA 출력을 가진 컴퓨터를 VGA 입력이 있는 Micro-HDMI 형태의 Elo 모니터에 연결하기 위한 것입니다.

이 케이블은 Elo Touch Solutions의 전유이며 특별한 micro-HDMI 형태의 VGA 입력이 장착된 모니터를 위해서만 제조되었습니다. 서드파티 대체품은 없습니다. 이 케이블은 오직 아날로그 신호만 전달하며 HDMI 신호는 전달하지 않습니다. 표준 micro-HDMI 케이블을 HDMI 신호와 함께 Elo 모니터의 VGA 포트에 연결할 수 없으며, 작동하지 않습니다. 간단한 HDMI to VGA 변환기를 사용할 수 없습니다. 왜냐하면 이러한 변환기는 HDMI 소스 신호를 아날로그 VGA 입력에 전달하도록 설계되어 있기 때문입니다. 이러한 유형의 어댑터는 뒤로 호환되지 않습니다. 더 많은 정보는 여기에서 확인하십시오.

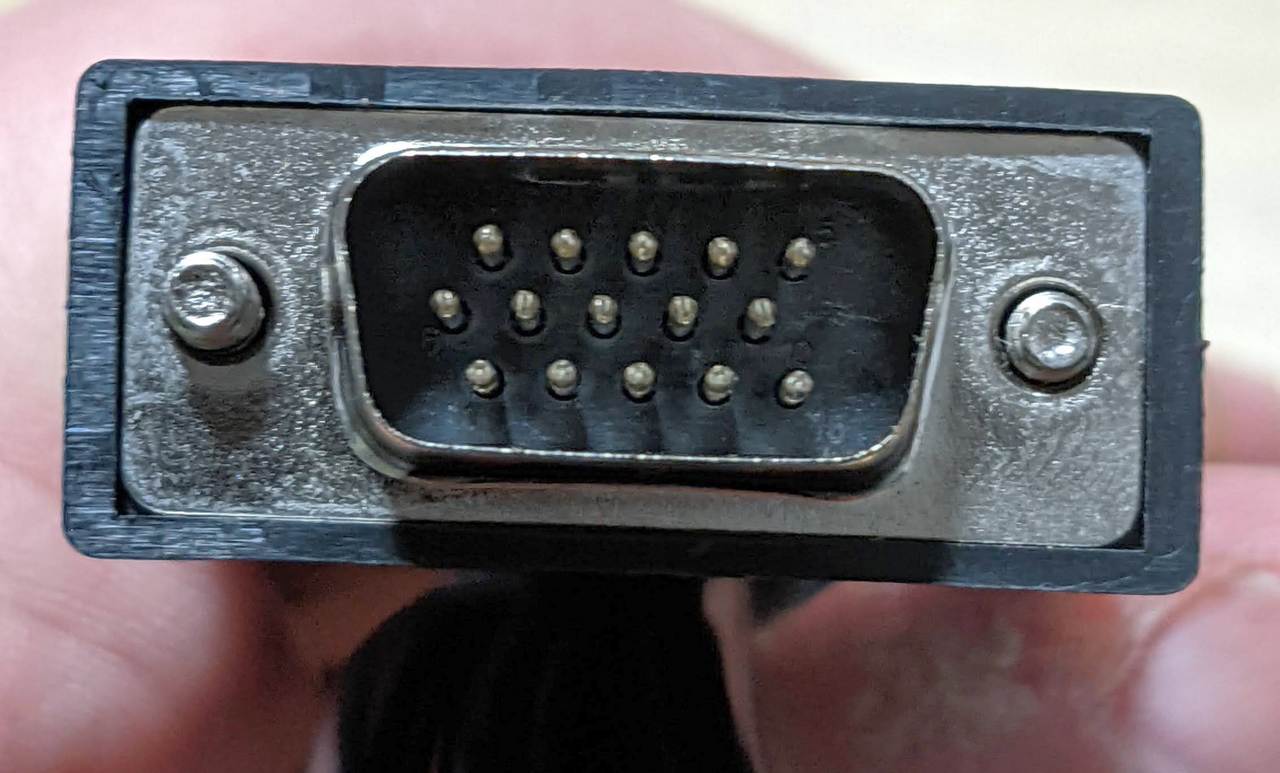

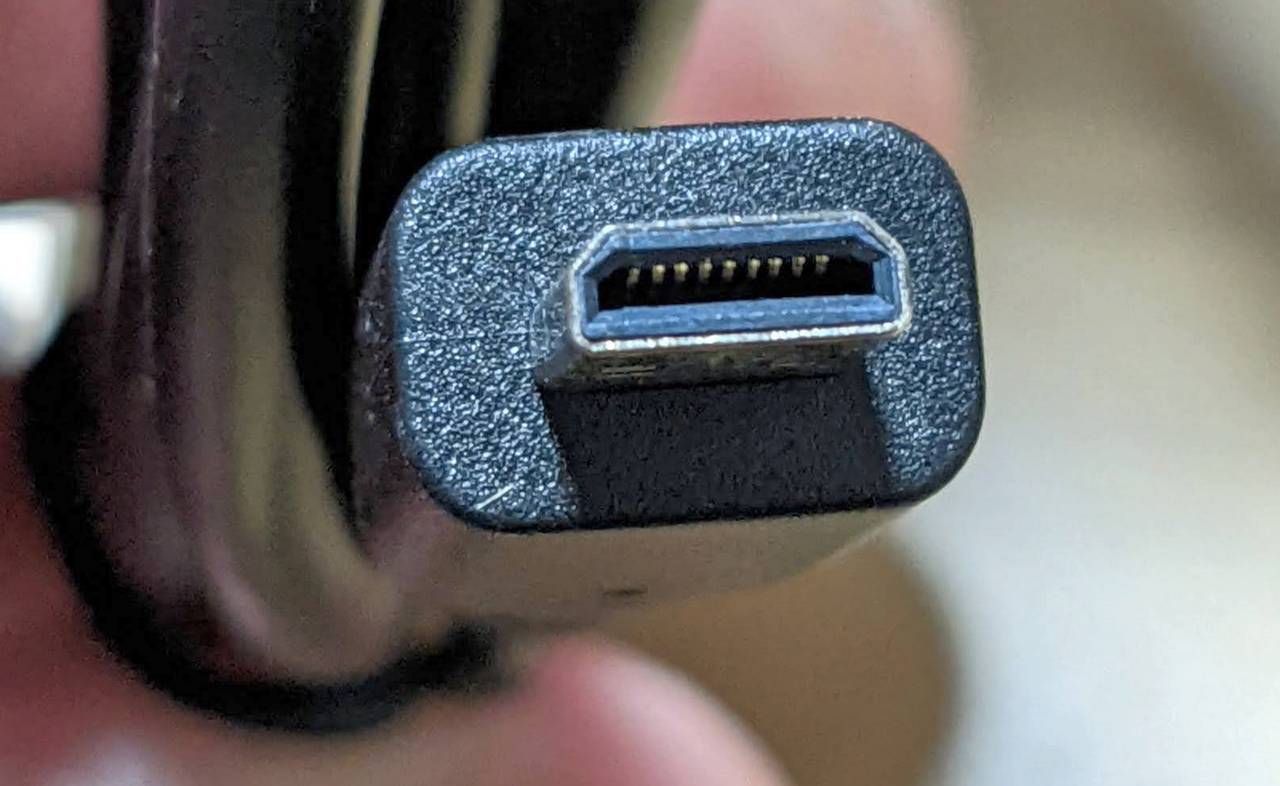

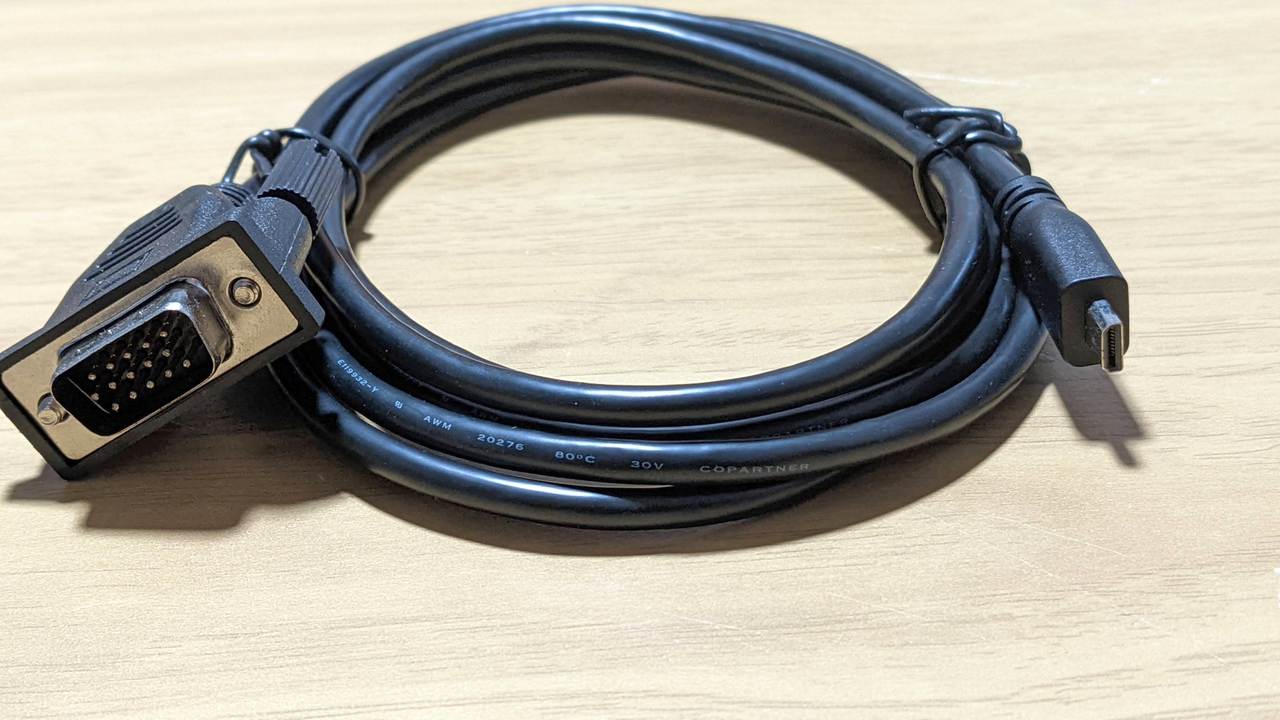

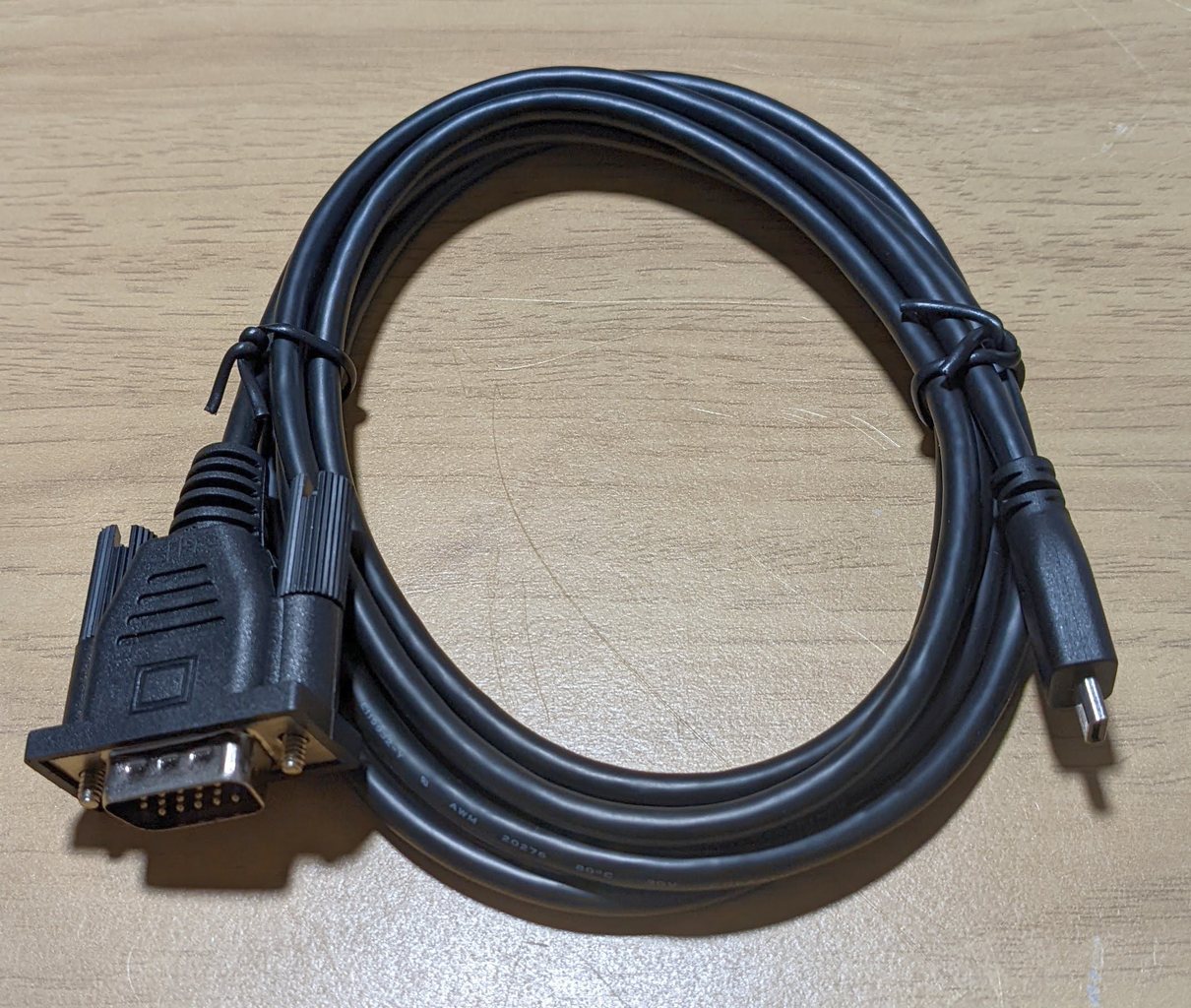

표준 VGA to Micro-HDMI 케이블은 하나의 플러그 유형을 포함해야 합니다. 하나(P1) 측은 표준 VGA 남성 플러그여야 하며, 다른(P2) 측은 Micro-HDMI여야 합니다. 케이블은 1.8m 길이, 검정색이어야 합니다.

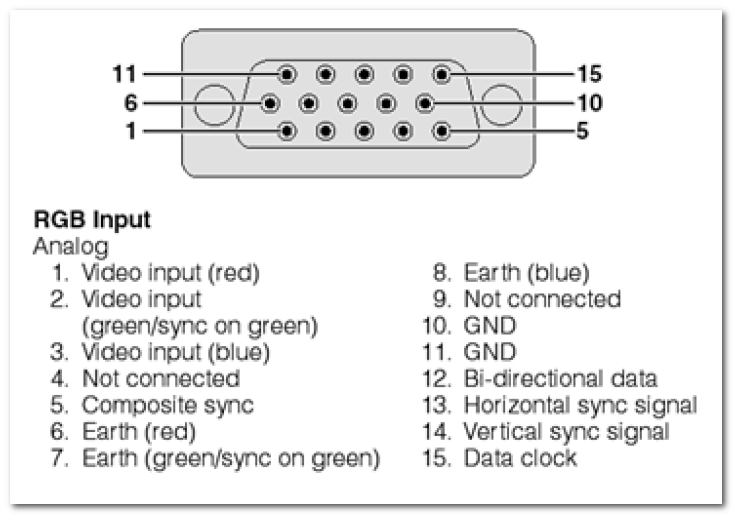

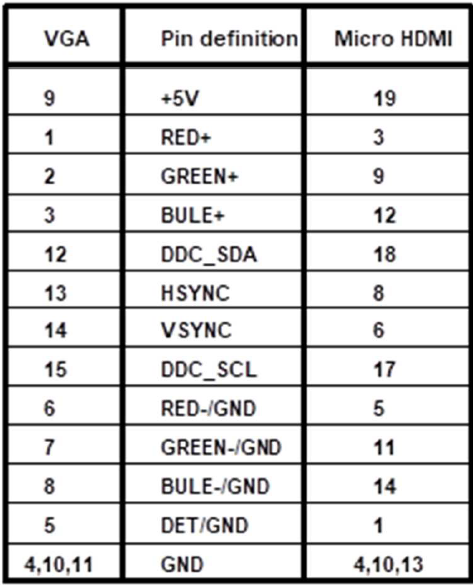

• 표준 VGA 남성 커넥터 배선도는 다음과 같아야 합니다:

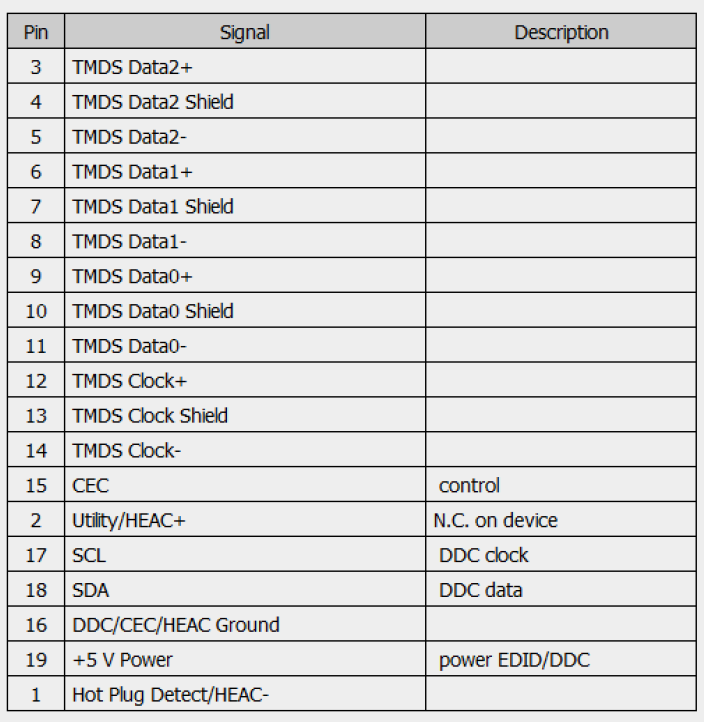

• 표준 Micro-HDMI 배선도는 다음과 같아야 합니다:
