이 문서에서는 EMI가 무엇인지 및 터치스크린 장치에서 그 영향을 완화하는 방법을 설명합니다.

EMI: 전자기 간섭. 장치의 작동에 대한 이 간섭은 주변 신호와의 불호환성으로 인해 발생합니다. EMI의 일반적인 원천으로는 송신기 및 수신기(라디오, TV, 휴대폰), 전원망(낙뢰, 전압 상승, 브라운아웃), 가전제품, 컴퓨터 발진기 및 정전기가 있습니다. 많은 국가에서는 EMI 원천 한계를 규정하는 법률(예: FCC 및 CE)을 마련했습니다.

EMI를 테스트하기 위해 제품은 EMC 테스트를 거쳐야 합니다. 이 테스트는 장비 또는 시스템이 전자기 환경에서 만족스럽게 작동할 수 있는 능력을 측정하며, 그 환경의 어떤 것에도 용납할 수 없는 전자기 간섭을 유발하지 않도록 합니다.

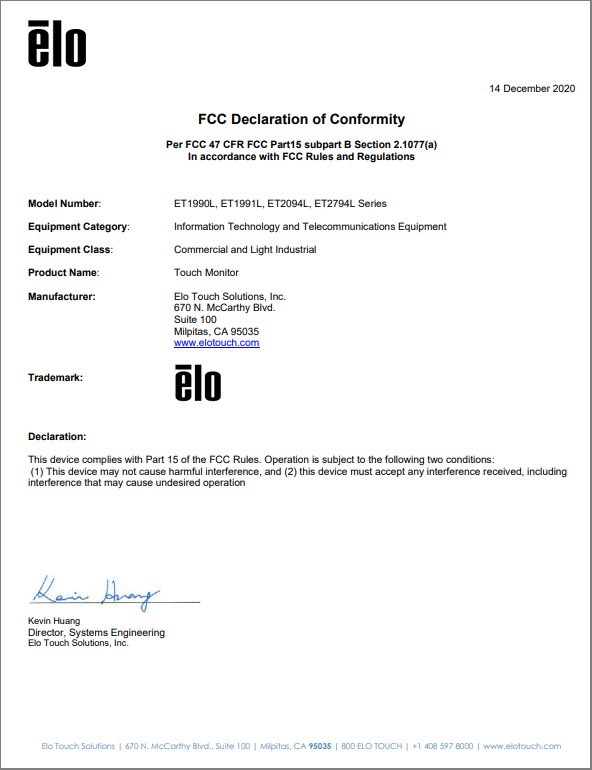

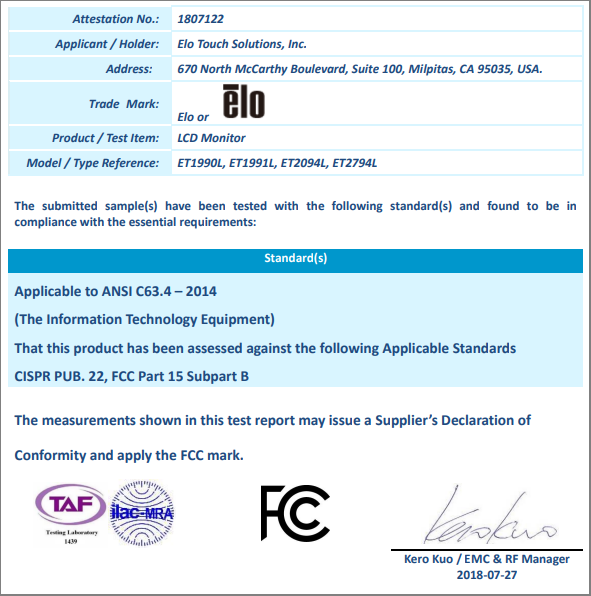

모든 Elo 제품은 EMC 테스트를 받았으며, 인증서는 각 개별 제품 사양 페이지의 리소스 섹션에서 확인할 수 있습니다. 아래는 적합성 선언서의 예입니다:




제품이 테스트를 받고 EMC 표준을 준수하더라도, 환경 조건으로 인해 EMI가 존재할 수 있는 경우가 있습니다. 아래는 Elo 터치스크린 장치에서 EMI를 완화하기 위한 제안된 방법입니다.

완화 방법
전자 장치에서 EMI를 완화하는 기본적인 방법은 세 가지입니다; 차폐, 접지, 필터링. 자세한 내용은 아래를 참조하십시오.

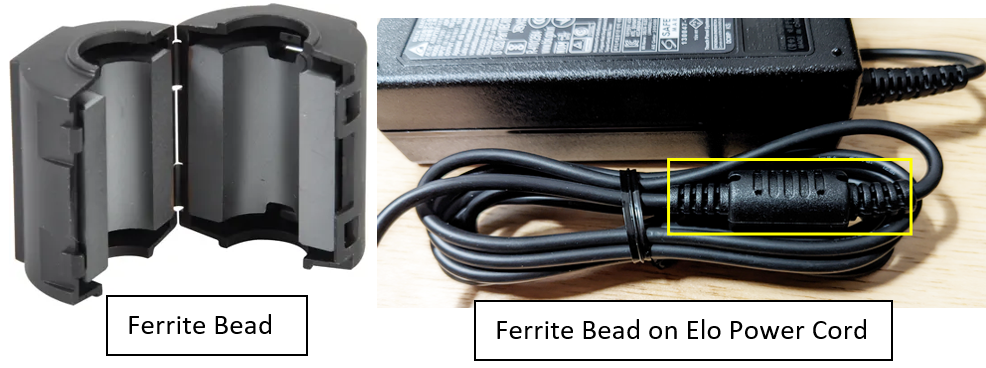

1. 차폐 - 이는 아마도 EMI를 완화하는 가장 좋은 방법일 것입니다. 이 방법은 결합 장치를 사용하여 전자 배선을 감싸는 방식입니다. 컴퓨터 케이블(VGA, HDMI, 전원 등)의 끝부분에 페라이트 비드가 있는 것을 발견할 수 있습니다. 페라이트 비드는 전자 회로에서 고주파 전자 잡음을 억제하는 일종의 초크입니다. 기존 케이블에 페라이트 비드를 추가하면 전자 장치에서 EMI를 크게 줄일 수 있습니다.



2. 접지 - 전자 장치는 비정상 전압이 장치로 유입되거나 배출되는 것을 방지하기 위해 적절하게 접지되어야 합니다. 사용 중인 전기 회로와 콘센트가 제대로 접지되어 있는지 확인하세요. 대부분의 전자 장치에 추가 접지 스트랩을 추가할 수도 있습니다. 지면에 접지된 ESD 매트를 전자 장비 아래에 놓으면 EMI를 완화하는 데 도움이 됩니다.

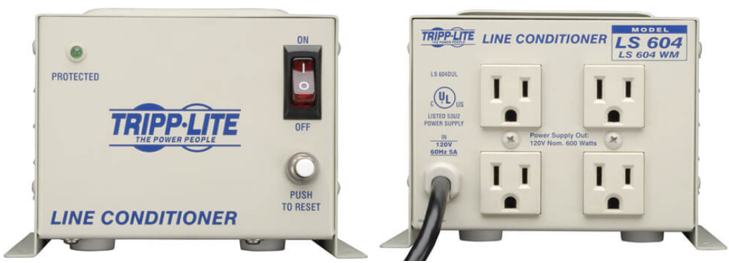

3. 필터링 - 전원 선 조절기를 사용하여 AC 라인을 통한 전자기 간섭을 완화합니다. 이러한 장치는 간단한 전원 콘센트와 같은 것에서부터 아래에 표시된 Tripp-Lite LS604와 같은 특수 장치까지 있습니다:
