이 문서에서는 암호화된 MagTek 자기띠 판독기에서 모든 센티넬을 제거하는 방법을 설명합니다. 엘로 부품 번호 E001002.

필요한 도구

• Elo 암호화된 MagTek MSR, 부품 번호 E001002
• Windows 7 이상에서 실행되는 컴퓨터
• MagTek 프로그래밍 유틸리티

절차

1. MagTek 프로그래밍 유틸리티 를 다운로드하여 설치합니다.

   설치 후 Windows 시작 메뉴를 열고 USBMSR Demo 2.02를 실행합니다.

2. MSR을 컴퓨터에 연결합니다. 유틸리티가 MSR을 키보드 모드 또는 HID 모드에서 감지해야 합니다.

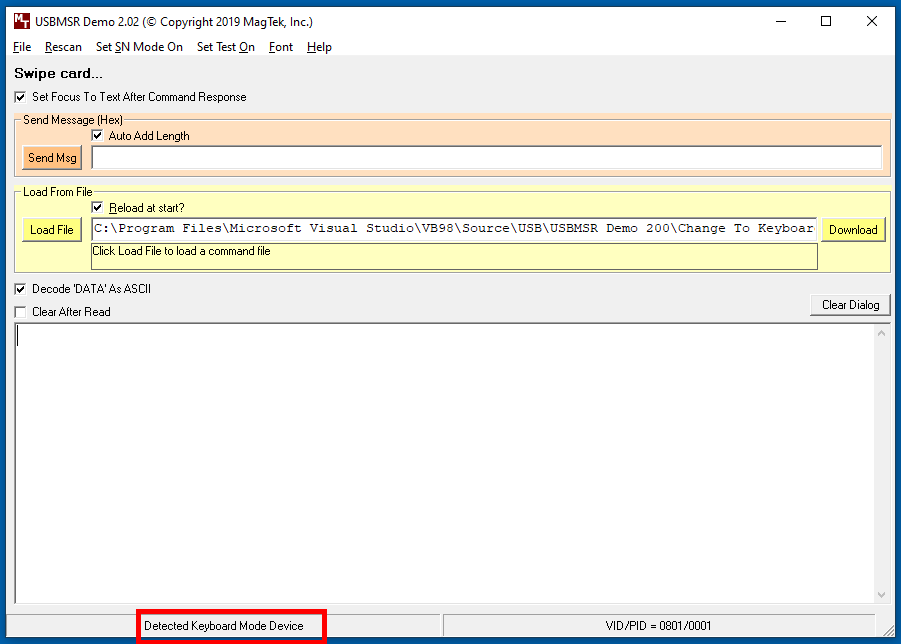

   다음 예제는 키보드 모드에서 감지된 MSR을 보여줍니다:



3. 명령을 수동으로 보내려면:

   1. Send Msg 필드에 명령을 입력합니다.
   2. Auto Add Length를 선택합니다.
   3. Send Msg를 클릭합니다.
   모든 센티넬을 제거하는 명령

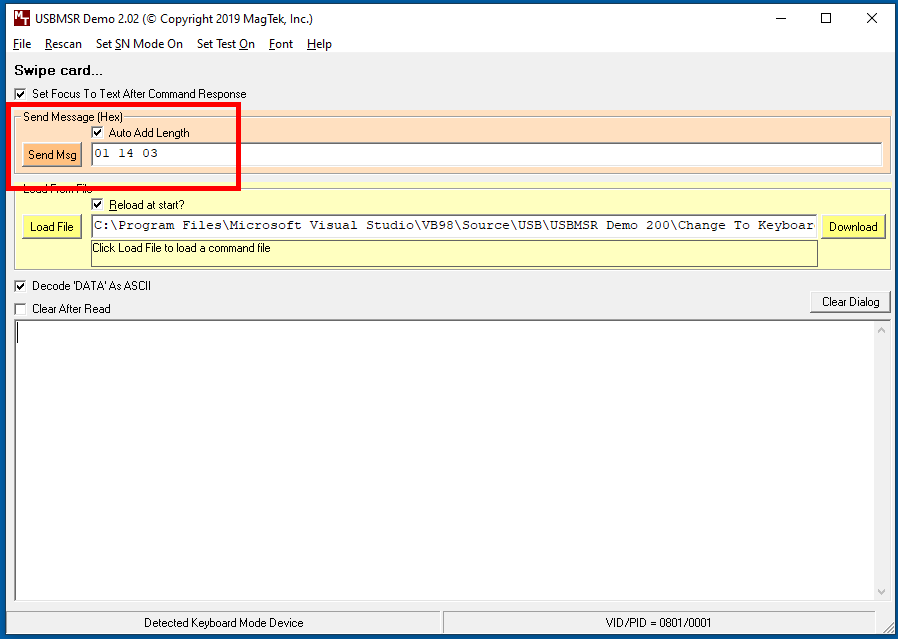

   01 14 03를 입력한 후 Send Msg를 클릭합니다.

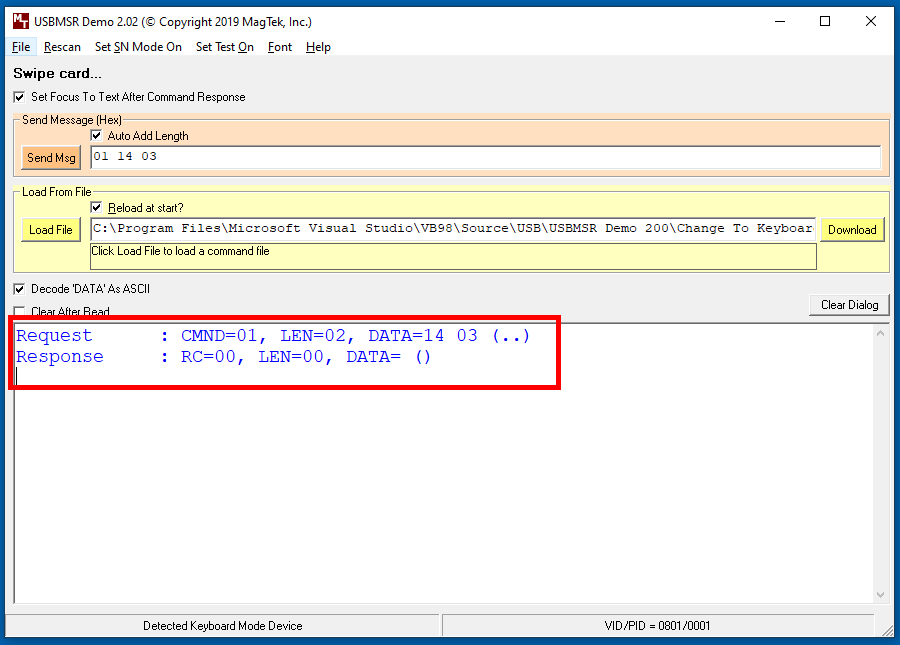

   명령이 전송된 후, 요청 및 응답이 유틸리티의 데이터 창에 나타납니다.

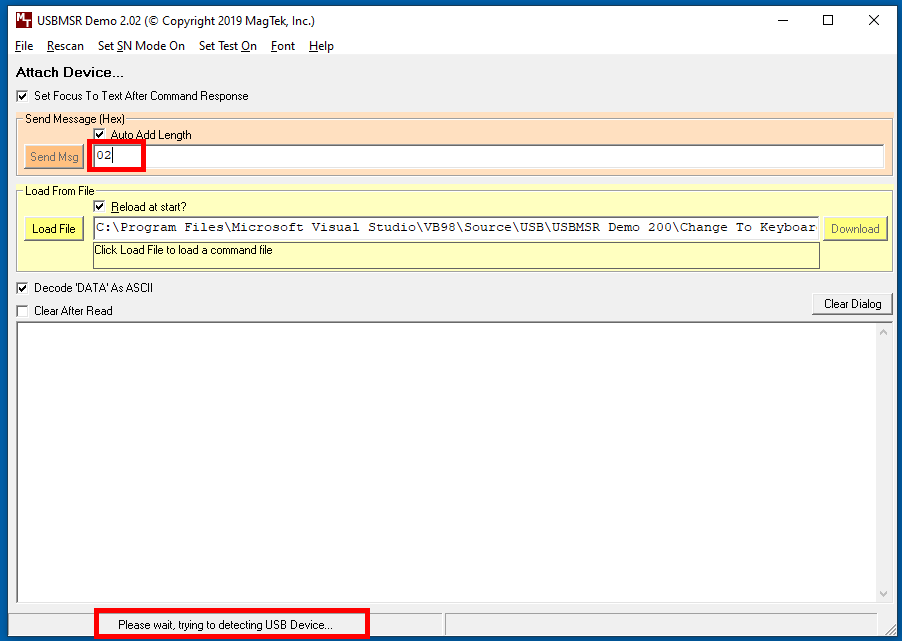

4. 02를 Send Msg 필드에 입력한 후 Send Msg를 클릭합니다. 이렇게 하면 MSR의 전원이 주기적으로 껐다가 켜지며 변경 사항이 저장됩니다.

   중요: 변경 사항을 적용한 후 02 명령을 보내야 합니다. 그렇지 않으면 새로운 구성 사항이 저장되지 않을 수 있습니다.

   유틸리티는 전원 주기 후 MSR을 자동으로 재탐지해야 합니다.



5. 카드를 스와이프하여 MSR 출력에 더 이상 센티넬이 포함되지 않는지 확인합니다.
