이 문서는 E-Series 2 올인원(AIO) 터치 컴퓨터의 레이아웃 및 연결에 대한 정보를 제공합니다.

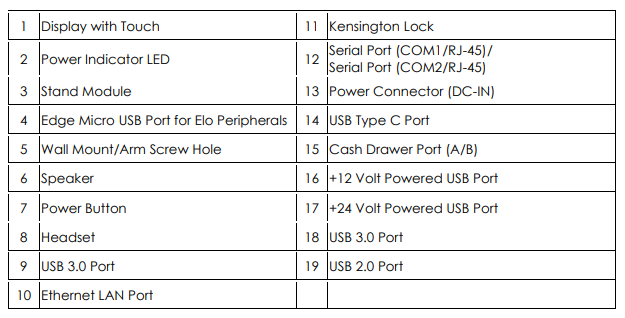

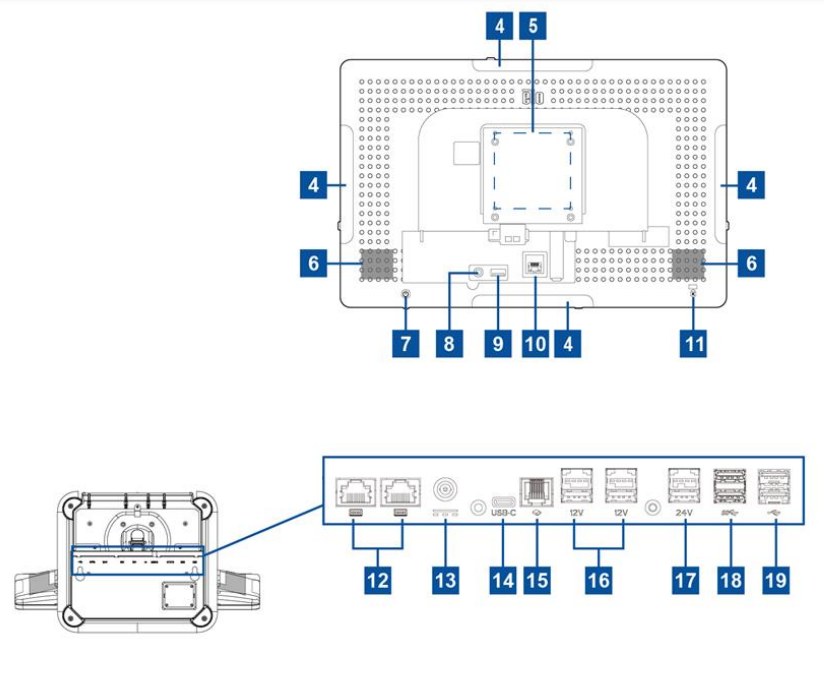

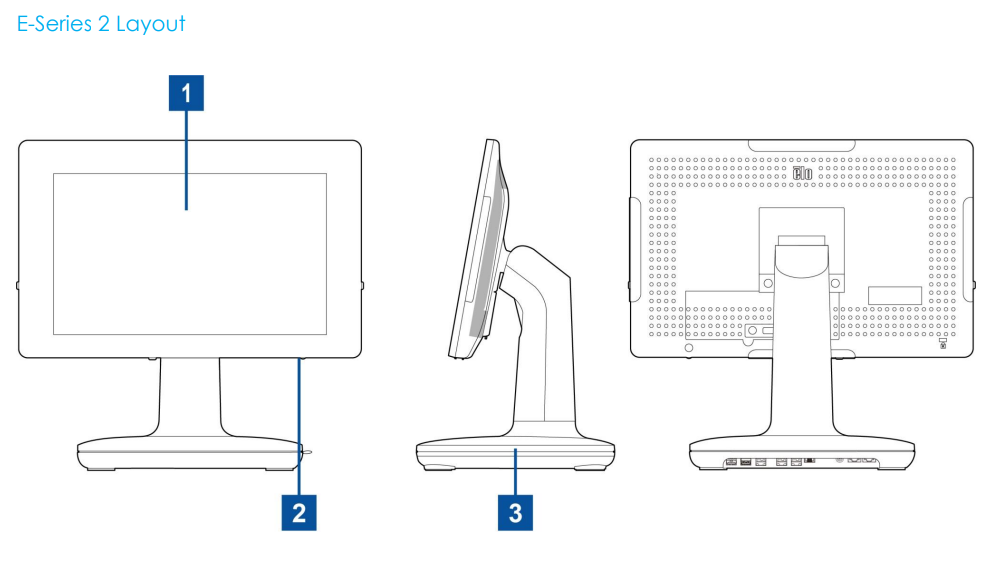

E-Series 2 레이아웃 및 연결은 아래와 같습니다.

자세한 내용은 E-Series 2 사용자 매뉴얼 .pdf에서 확인할 수 있습니다.




1. 터치 디스플레이
모델은 다음 터치 기술을 지원합니다.

• TouchPro, 제로 베젤 투사 용량 방식(PCAP)

2. 전원 표시 LED
전원 표시 LED는 터치 컴퓨터의 상태를 나타냅니다. 자세한 내용은 사용자 매뉴얼 의 섹션 3을 참조하십시오.

3. 스탠드 모듈
스탠드 모듈은 Elo 올인원 터치 컴퓨터를 지원하는 견고한 디자인입니다.

4. 엣지 마이크로 USB 포트(액세서리 키트 - 연결)
E-Series 2는 선택적 주변 장치를 장착하기 위해 디스플레이에 네 개의 엣지 USB 포트를 포함하고 있습니다. 주변 장치는 IO 주변 장치 요구 사항을 충족하기 위해 엣지에 장착 및 고정할 수 있습니다.

5. VESA 마운트
M4 나사를 위한 75x75mm 네 개의 구멍으로 된 장착 패턴이 모니터 후면에 제공됩니다.
VESA FDMI 준수 카운팅은 다음과 같이 코딩됩니다: VESA MIS-D, C

6. 스피커
내장형 2와트 스피커 두 개가 오디오 출력을 제공합니다.

7. 전원 버튼
전원 버튼을 눌러 터치 컴퓨터 시스템을 켜거나 끕니다.

8. 헤드셋
오디오 포트는 헤드셋 및 마이크 연결을 위해 설계되었습니다.

9. USB 3.0 포트
표준 슈퍼 스피드 USB 3.0 포트가 터치 컴퓨터 시스템의 후면에 있습니다.

10. 이더넷 LAN 포트
E-Series 2 이더넷 LAN 포트는 네트워킹을 위한 최대 1 Gbps 속도 기능을 제공합니다.

11. 켄싱턴 잠금
켄싱턴 잠금은 데스크탑을 원하는 장착 위치에 고정하기 위한 표준 도난 방지 메커니즘입니다. 켄싱턴 케이블 잠금은 포함되어 있지 않습니다.

12. 직렬 포트 (COM1/RJ-45)/직렬 포트 (COM2/RJ-45)
직렬 포트는 RJ-45 인터페이스 연결을 위한 RS-232 사양입니다.

13. 전원 커넥터 (DC-IN)
터치 컴퓨터에 전원 공급을 위해 AC/DC 전원 어댑터 키트의 DC 커넥터를 장치의 전원 연결부에 꽂습니다.

• 참고: 스탠드 모듈에서 DC 플러그를 분리해야 할 때는 아래 그림처럼 잡고 조심스럽게 제거하십시오.

14. USB 타입-C 포트
USB 타입-C 포트는 다른 타입-C 호환 장치와 연결할 수 있습니다.

15. 캐시 드로어 포트 (A/B)

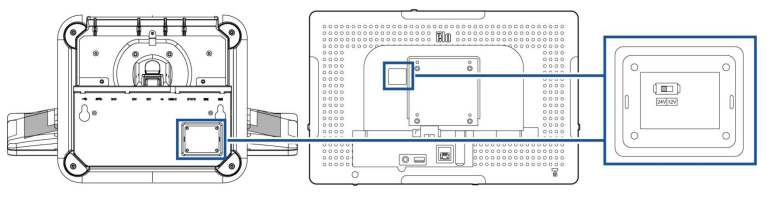

주 캐시 드로어 포트는 RJ-12 인터페이스 디자인이며 +12볼트 및 +24볼트에서 전환할 수 있는 작동을 제공합니다. 기본 설정은 +24볼트이며, 설정은 스탠드 모듈 하단 또는 모니터 후면에서 조정할 수 있습니다.

a. 캐시 드로어 포트 핀 배치

16. +12볼트 전원 USB 포트
+12볼트 전원 USB의 최대 전력 등급은 1.5암페어에서 12볼트로 제한됩니다.

17. +24볼트 전원 USB 포트
+24볼트 전원 USB 포트 사양은 모든 E-Series 2 모델에 맞춰 설계되었습니다. +24볼트 전원 USB의 최대 전력 등급은 2.3암페어에서 24볼트입니다. 특별한 상황에서, 시스템이 100% 부하로 작동되고 모든 I/O 포트가 연결된 경우, 24V 주변 장치에 외부 전원 어댑터를 사용하십시오(내장 24V 전원 USB 포트에서 사용하지 마십시오). 주변 장치의 전체 전력 소비가 다음을 초과하지 않도록 해야 합니다(시스템이 최대 전력 소비로 작동한다고 가정하지만 POS 애플리케이션에서는 흔하지 않음): 156W를 초과하지 않도록 하십시오.

18. USB 3.0 포트
터치 컴퓨터 시스템의 입출력 패널에 표준 슈퍼 스피드 USB 3.0 포트가 두 개 있습니다.

19. USB 2.0 포트
터치 컴퓨터 시스템의 입출력 패널에 USB 2.0 포트가 두 개 있습니다.
