이 문서는 Intel 프로세서가 탑재된 15인치 Elo E-Series 3 시스템에서 SSD, RAM 및 CMOS 배터리에 안전하게 접근하기 위한 단계별 지침을 제공합니다.

Elo I-Series 3에서 SSD 및 RAM에 접근하는 것은 저장소를 업그레이드하거나 성능을 개선하거나 고장 난 부품을 교체하기 위해 필요할 수 있습니다. RAM을 늘리면 멀티태스킹을 개선할 수 있고, SSD를 업그레이드하면 저장 공간을 확장하고 시스템 반응 속도를 향상시킬 수 있습니다. 이 절차는 하드웨어 문제 해결이나 유지 보수를 위해 필요할 수도 있습니다. 부적절한 처리는 장치를 손상시키거나 보증이 무효화될 수 있으므로 자격을 갖춘 직원만 수행해야 합니다.

필요한 도구 및 장비

• 필립스 드라이버 (#1 또는 #2)
• 플라스틱 프라이 도구
• 정전기 방지 손목 스트랩 (권장)
• 보호 표면 또는 정전기 방지 매트

안전 예방 조치

• 작업을 시작하기 전에 장치를 끄고 모든 전원에서 분리하십시오.
• 정전기 방지 손목 스트랩을 착용하여 정전기 방전 (ESD) 손상을 방지하십시오.
• 내부 구성 요소를 조심스럽게 다루어 손상을 피하십시오.

절차

1. 장치 준비

• E-Series 3을 긁힘이나 손상을 방지하기 위해 깨끗하고 부드러운 보호 표면에 뒤집어 놓습니다.
• 장치에 스탠드가 있는 경우, 스탠드를 제거하십시오:

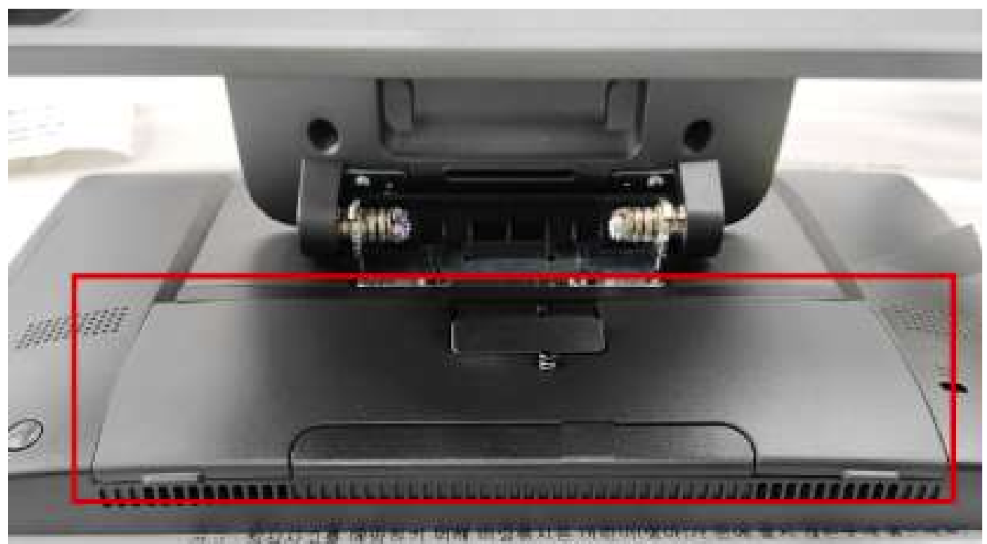

  • 케이블 커버를 제거합니다.

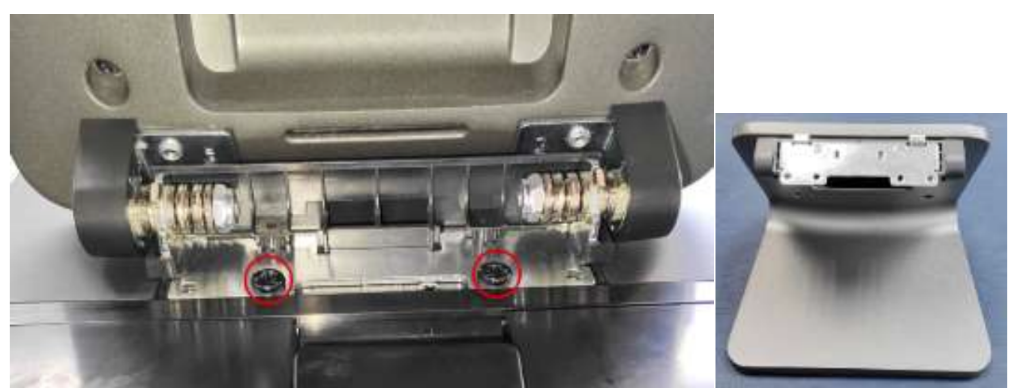

  • 스탠드 장착에서 두 개의 필립스 나사를 제거합니다.
  • 유닛에서 스탠드를 들어냅니다.

2. 중앙 나사 및 엣지 커넥트 덮개 제거

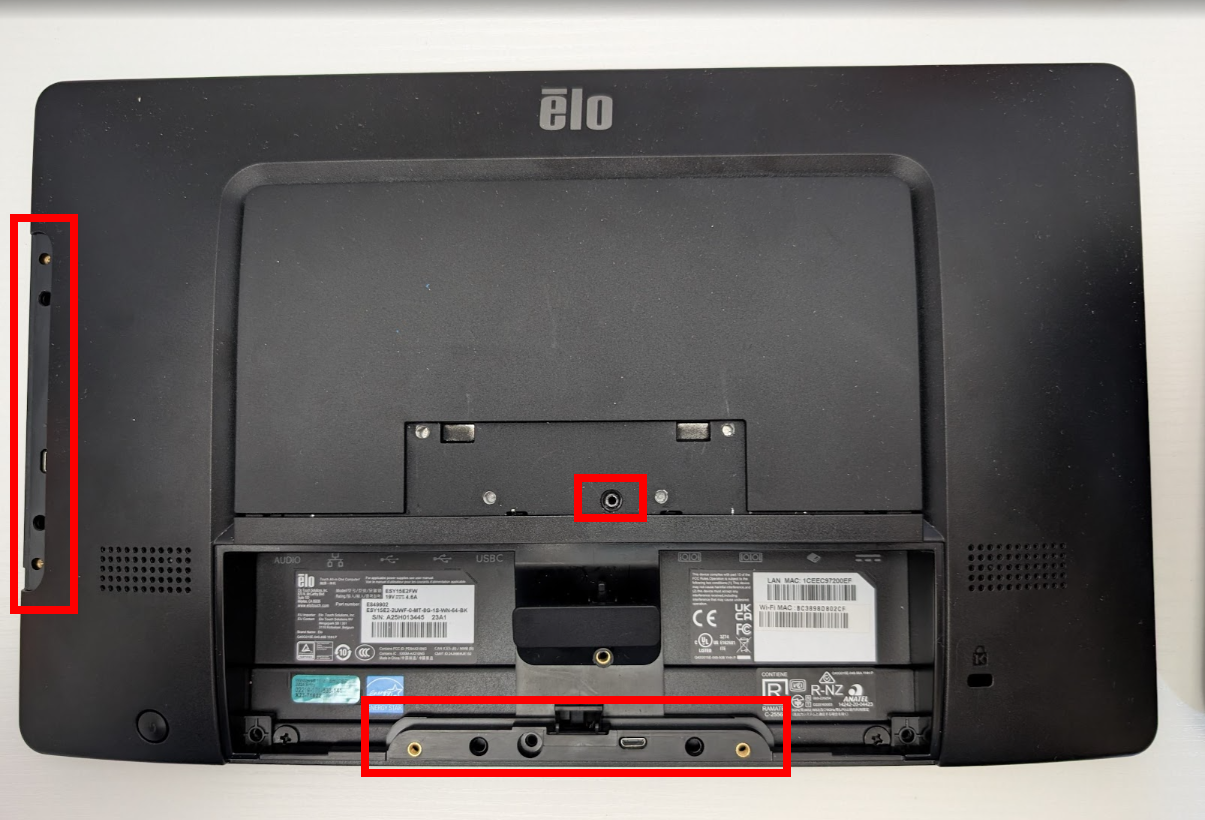

• 아래 사진에서 원으로 표시된 중앙 나사를 제거합니다.
• 두 개의 엣지 커넥트 주변 포트 커버를 부드럽게 바깥쪽으로 당겨서 분리합니다.

3. 후면 커버를 전면 하우징에서 제거

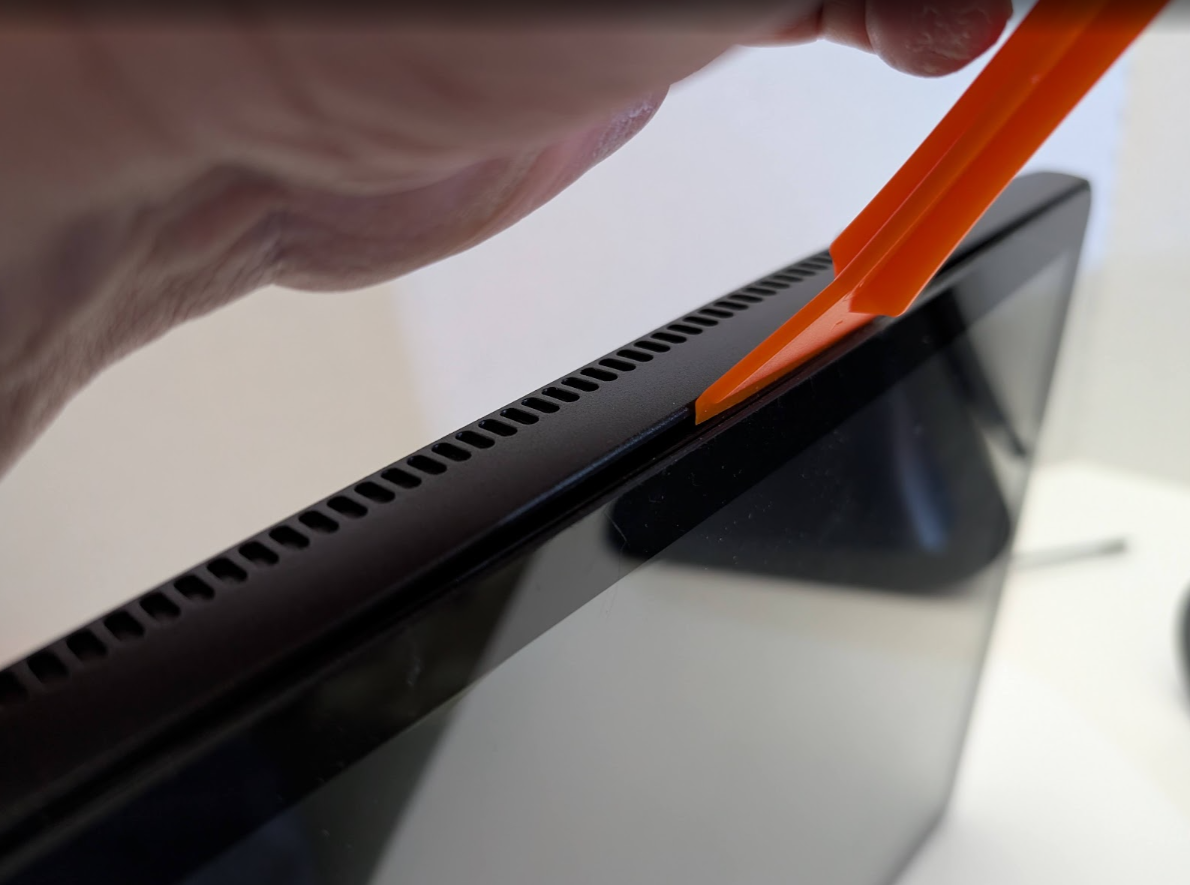

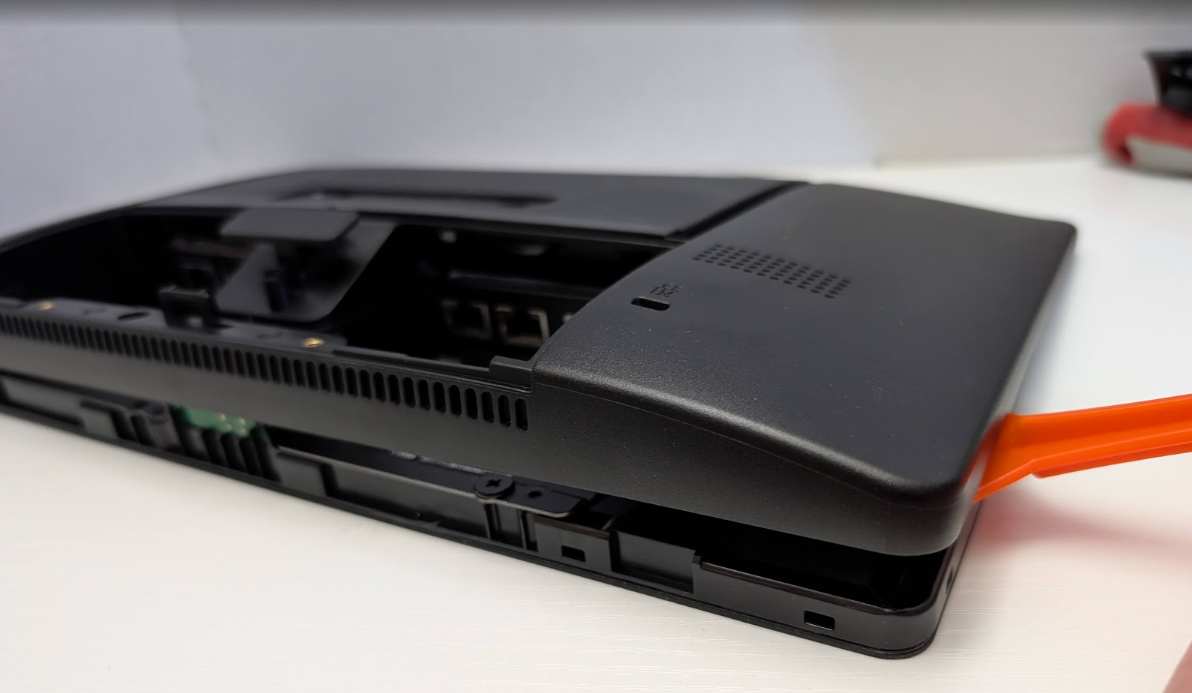

• 플라스틱 프라이 도구를 사용하여 장치의 하단 모서리에서 시작하여 조심스럽게 주변을 처리하며 후면 플라스틱 커버를 전면 하우징에서 분리합니다.

4. SSD, RAM 및 CMOS 배터리에 접근

• 후면 커버를 조심스럽게 지지하며 내부 배선이 긴장되거나 분리되지 않도록 주의합니다.

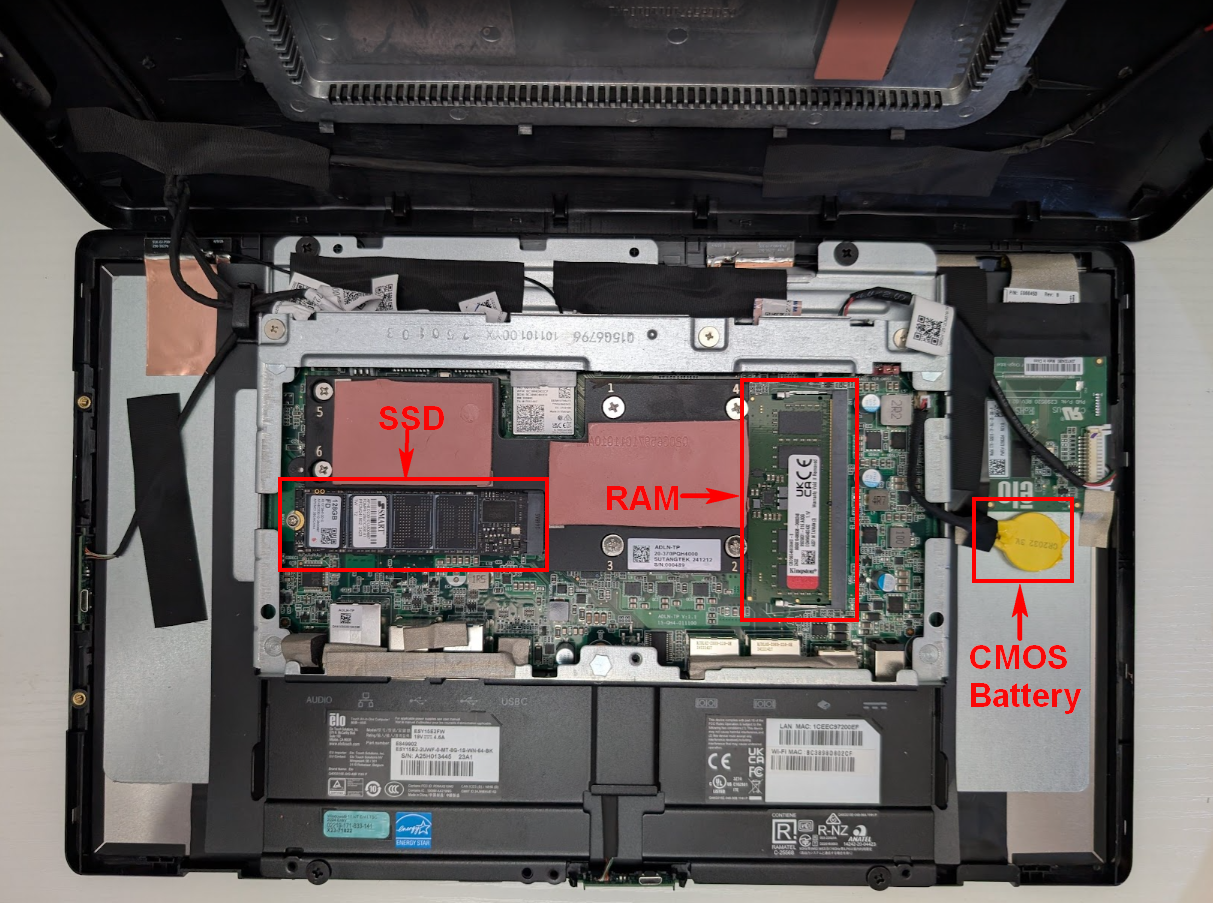

• 아래 사진과 같이 SSD, RAM 및 CMOS 배터리를 확인할 수 있습니다.

5. 유닛 재조립

• 모든 구성 요소를 위의 단계를 거꾸로 해체하여 다시 부착하며 모든 연결이 안전하고 후면 커버가 단단히 제자리에 고정되도록 합니다.
