Elo Windows 다중 터치 드라이버에서 스팬 디스플레이 모드 활성화 및 보정 방법
대상: 일반 / Elo 고객, IT 관리자, 비디오 월 제작자 및 통합자
기사 유형: 다중 디스플레이 구성 및 터치 보정 안내서
다음 지침에서는 Elo Multi-Touch Driver for Windows를 사용하여 스팬 디스플레이 비디오 모드(예: 비디오 월, NVIDIA Surround, AMD Eyefinity 또는 Matrox 다중 디스플레이 어댑터를 통한 다중 모니터 캔버스 스티칭)에서 터치 좌표를 구성하고 매핑하며 보정하는 방법을 설명합니다.
ℹ 드라이버 감지 요구 사항: 스팬 디스플레이 모드 옵션은 Elo Windows 드라이버의 일반 설정 탭에 있습니다. 이 옵션은 Windows와 그래픽 드라이버가 물리적 화면을 하나의 통합된 "스팬" 데스크톱 캔버스로 표시할 때만 활성화됩니다. GPU 드라이버가 표준 확장 데스크톱 모드에서 실행되고 있는 경우, 이 설정은 회색으로 표시됩니다.
스팬 모드 활성화 및 보정
⚠️ 전제 조건: 스팬 캔버스에서 다중 스크린 터치 좌표를 성공적으로 보정하려면 모든 연결된 물리적 터치 모니터가 정확히 같은 방향을 가져야 합니다(예: 모두 가로 또는 모두 세로).

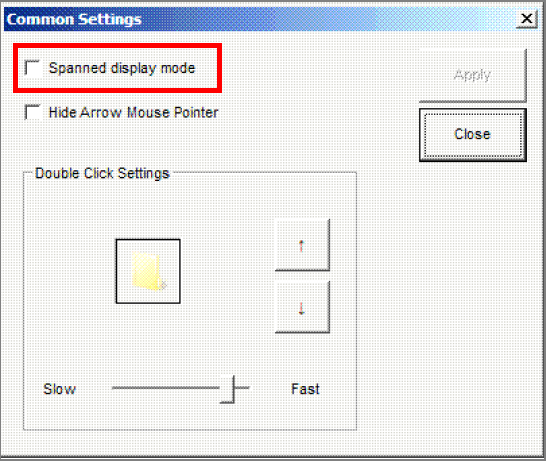

- EloConfig를 열고 일반 설정 탭으로 이동하여 스팬 디스플레이 모드 체크박스를 선택합니다.

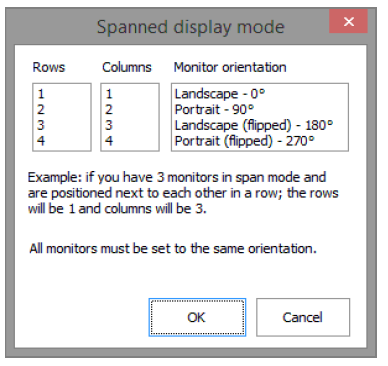

- 메인 EloConfig 탭으로 돌아가서 터치 스크린 보정 버튼을 클릭합니다. 스팬 구성 설정 대화 상자가 열립니다.
-
물리적 레이아웃 그리드에 해당하는 행, 열 및 모니터 방향의 총 수를 입력합니다:
- 확인을 클릭하고 비디오 월의 각 물리적 모니터에서 화면에 표시된 보정 표적을 따릅니다.
3점 드라이버 보정 적용 강제 (EloOptions.ini)

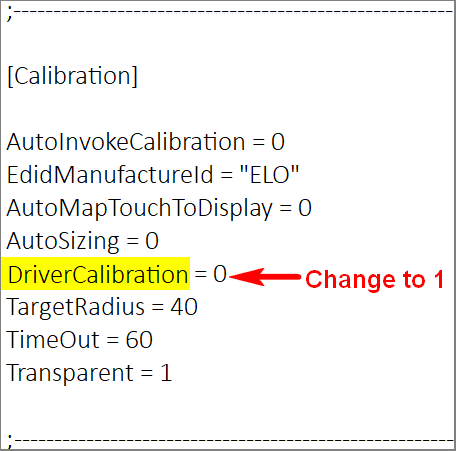

드라이버가 비표준 가상 해상도에서 좌표 경계 상자를 올바르게 매핑하도록 하기 위해, EloOptions.ini 구성 파일을 수정하여 직접 3점 드라이버 보정 루틴을 강제합니다:
[Calibration]DriverCalibration = 1
구성 적용 방법
-
옵션 A (드라이버 설치 전): 다운로드한 드라이버 패키지를 추출하고 루트 추출 폴더에서
EloOptions.ini를 열고DriverCalibration = 1로 설정한 뒤 파일을 저장하고Setup.exe를 실행하여 디스플레이를 보정합니다. -
옵션 B (드라이버 설치 후):
C:\Program Files\Elo Touch Solutions\로 이동하여EloOptions.ini를 열고DriverCalibration = 1로 변경한 뒤 변경 사항을 저장하고 EloConfig를 통해 재보정을 트리거합니다.
⚠️ 관리자 권한:
Program Files 디렉터리 내에서 EloOptions.ini를 수정할 때는 텍스트 편집기(예: 메모장)를 관리자로 실행하여 파일 쓰기 권한을 부여해야 합니다.관련 기사 및 문제 해결
✔ 결과: 3점 보정이 활성화되고 그리드 치수가 정의된 경우, 각 화면에서의 터치는 스팬 데스크톱 캔버스의 해당 영역에 정확하게 매핑됩니다.
