Elo X-Series Rev. A AiO 컴퓨터에서 BIOS를 플래시하는 방법 (H81 메인보드)

대상: 공공 / Elo 고객, 현장 서비스 기술자 및 통합업체

기사 유형: 펌웨어 플래시 및 BIOS 유지 관리 절차

이 절차는 Intel H81 메인보드 칩셋이 장착된 Elo X-Series Rev. A 올인원 (AiO) 터치컴퓨터의 시스템 BIOS를 플래시하기 위한 부트 가능한 FreeDOS 플래시 드라이브를 만드는 단계별 지침을 제공합니다.

1단계: 부트 가능한 FreeDOS USB 드라이브 만들기 (Rufus)

1. Windows PC에 USB 플래시 드라이브(최소 512 MB)를 삽입합니다.
2. Rufus USB 포맷 도구를 다운로드하고 실행합니다.

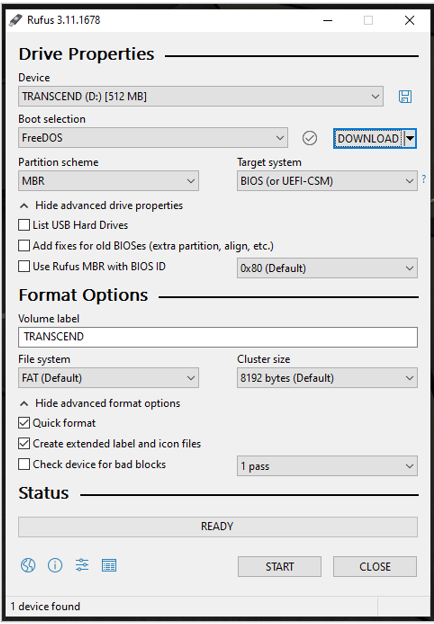

3. 다음 Rufus 매개변수를 구성합니다:

   • 부트 선택: FreeDOS
   • 파티션 구조: MBR
   • 대상 시스템: BIOS (또는 UEFI-CSM)
   • 파일 시스템: FAT / FAT32 (기본값)
   • 포맷 옵션: 빠른 포맷 및 확장 레이블 및 아이콘 파일 생성를 확인합니다.

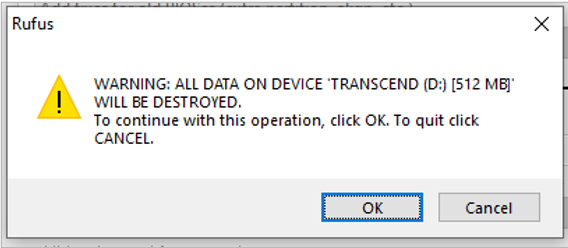

4. 시작을 클릭하고 프롬프트에서 확인을 클릭하여 확인합니다.

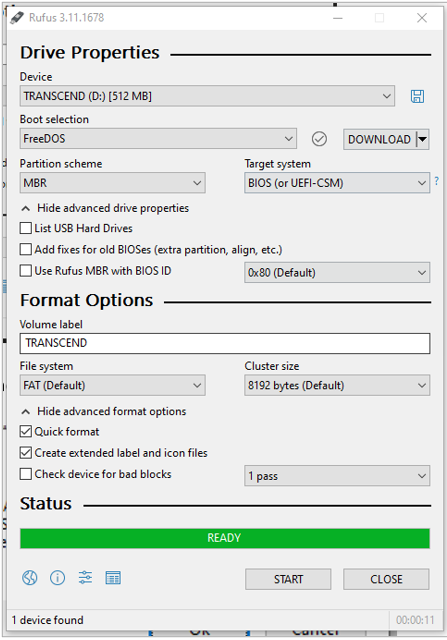

5. 포맷이 완료되고 상태 표시줄에 준비 완료가 표시되면 닫기를 클릭합니다.

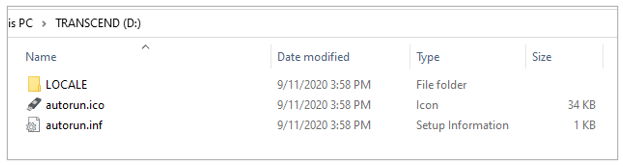

6. Windows 탐색기에서 포맷된 USB 드라이브의 루트를 열어 시스템 파일 생성 여부를 확인합니다:

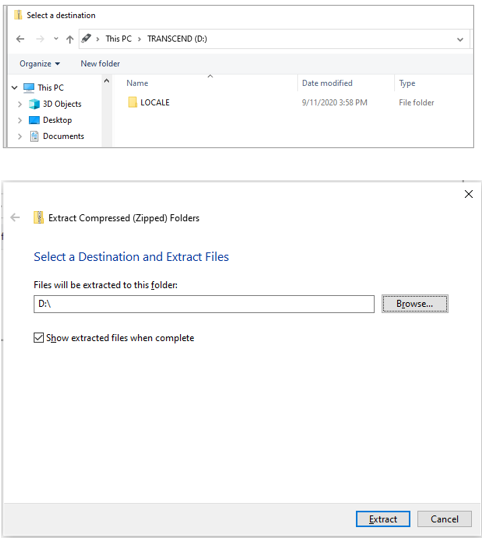

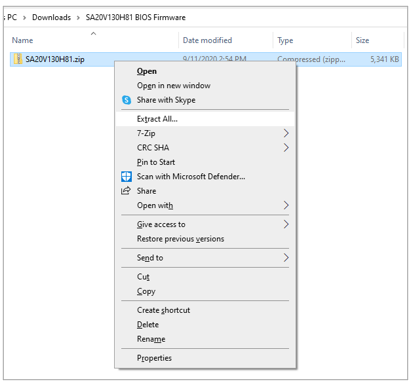

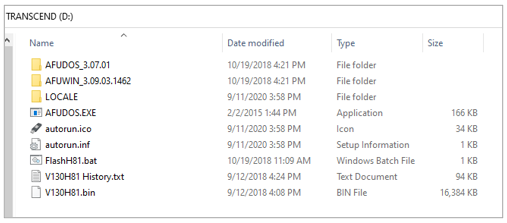

7. BIOS 파일 다운로드 및 추출: 모델에 맞는 올바른 BIOS 펌웨어 아카이브를 Elo 펌웨어 업데이트 포탈에서 다운로드합니다 (예: SA20V130H81.zip 15X3 Rev. A 모델용). 모든 내용을 부트 가능한 USB 드라이브의 루트 디렉토리에 직접 추출합니다.



2단계: 시스템 BIOS 구성 및 ME FW 재플래시 활성화

1. 준비한 USB 플래시 드라이브를 삽입하고 물리적인 USB 키보드를 Elo X-Series 유닛에 연결합니다.

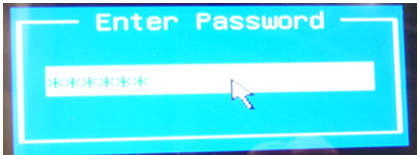

2. 컴퓨터의 전원을 켜고 부팅 스플래시 화면 동안 즉시 Ctrl + F2를 누르십시오. 비밀번호 입력을 요청하면: eloelo를 입력합니다.

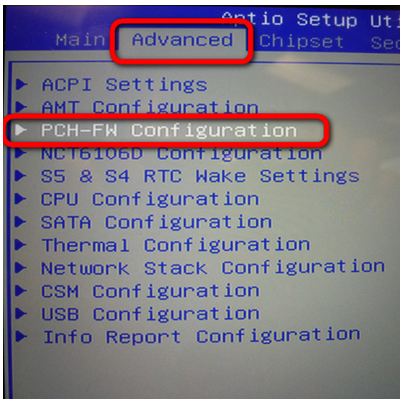

3. 고급 탭으로 이동하여 PCH-FW 구성을 선택합니다.

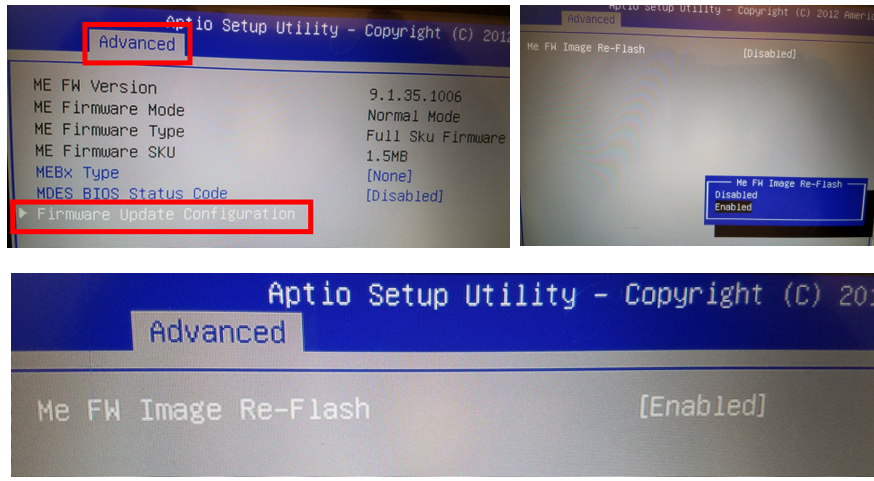

4. 펌웨어 업데이트 구성을 선택하고 Me FW 이미지 재플래시를 활성화로 설정합니다.

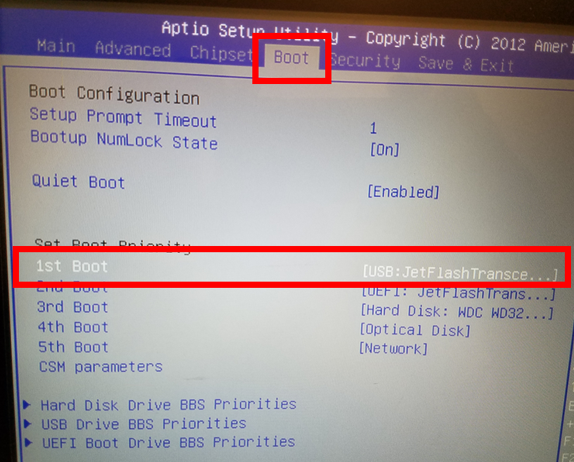

5. 부트 탭으로 이동하고 USB 플래시 드라이브를 1차 부트 장치로 설정합니다.

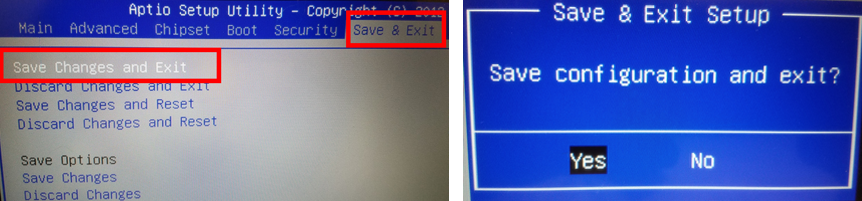

6. 저장 및 종료 탭으로 이동하여 변경 사항 저장 및 종료를 선택합니다.



3단계: FreeDOS에서 BIOS 플래시 실행

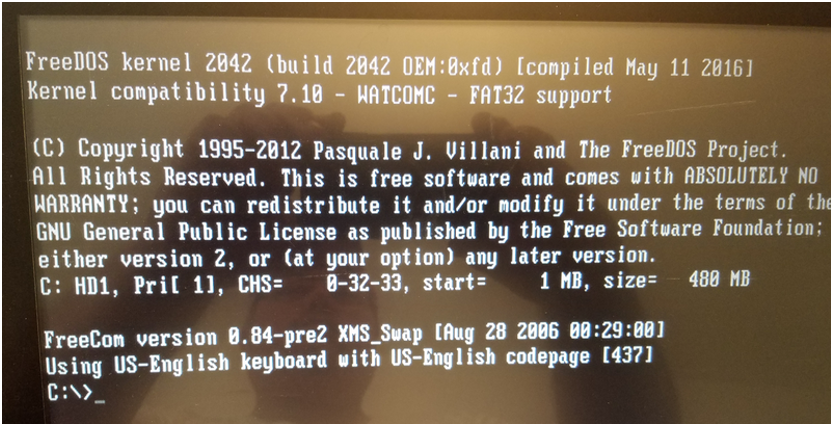

1. 시스템이 FreeDOS 명령 셸로 직접 재부팅됩니다:

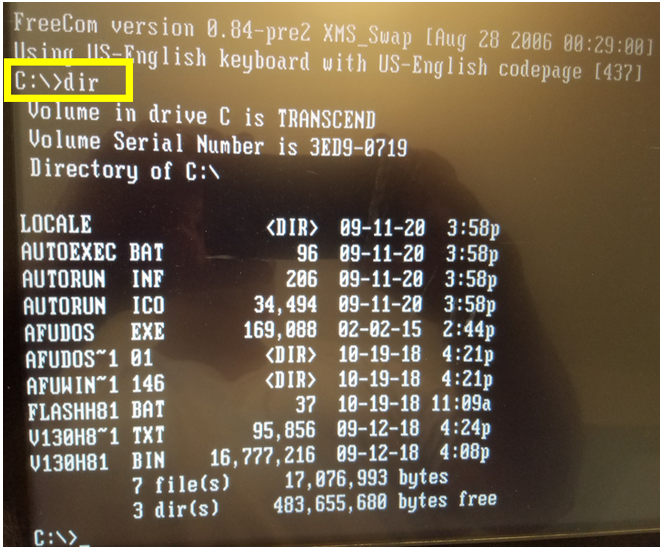

2. C:\> 프롬프트에서 dir를 입력하고 Enter를 눌러 플래시 일괄 스크립트가 존재하는지 확인합니다:

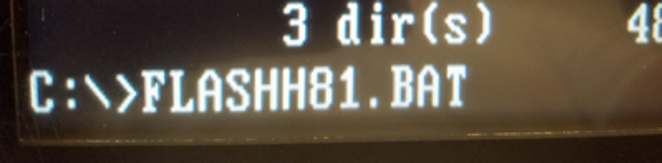

3. 플래시 배치 파일을 실행하려면 FLASHH81.BAT (또는 패키지에 포함된 특정 .BAT 스크립트)를 입력하고 Enter를 누릅니다:

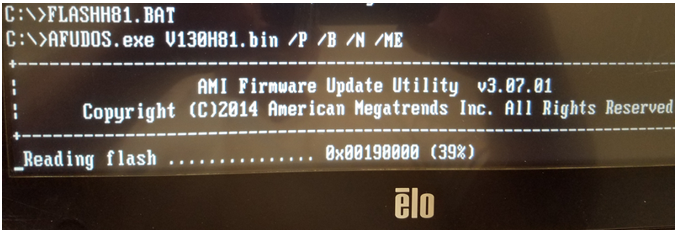

4. 플래시 유틸리티가 BIOS 및 Intel ME 영역을 지우고 프로그램하며 확인합니다. 업데이트가 중단 없이 완료될 수 있도록 하십시오 (일반적으로 2–3분 소요):

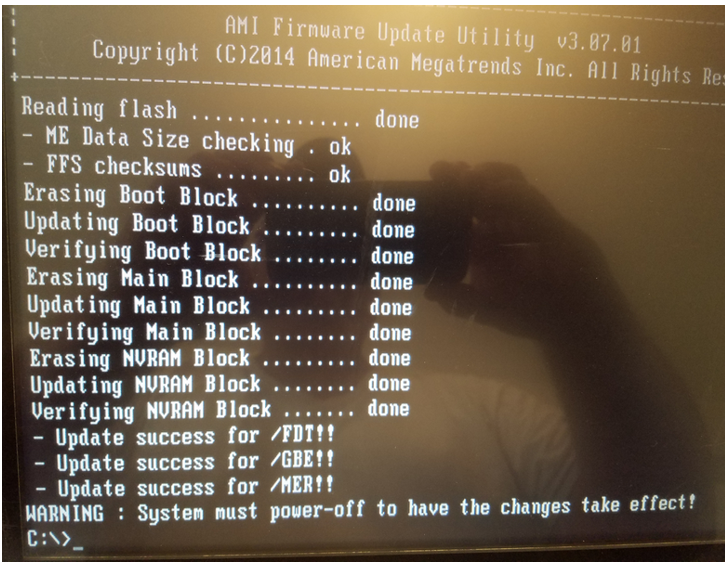

5. 완료되면 터미널에 다음과 같이 표시됩니다: 경고: 변경 사항이 적용되려면 시스템의 전원을 꺼야 합니다!



6. 전원 사이클: 전원 버튼을 눌러 장치를 종료합니다. USB 플래시 드라이브를 제거합니다. 하드웨어 대기 전력을 완전히 지우기 위해 주 AC 전원 코드를 20초 동안 분리한 후, 전원을 재연결하고 시스템을 부팅합니다.

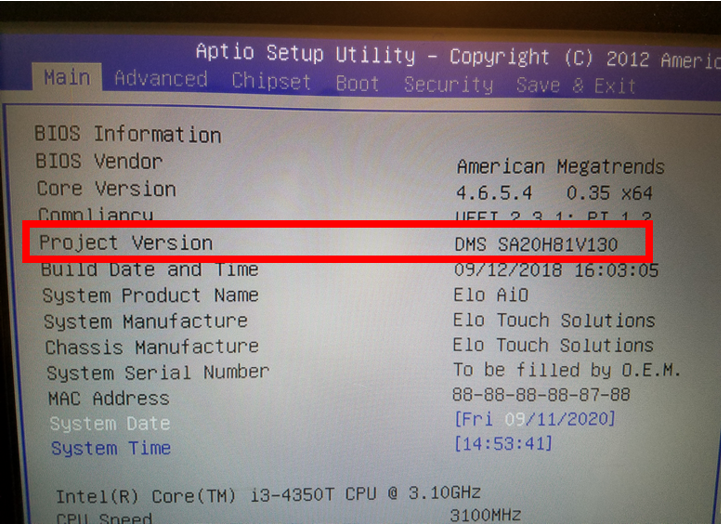

7. 버전 확인: BIOS에 들어가서 ( Ctrl + F2를 누름) 메인 페이지에서 업데이트된 프로젝트 버전 번호를 확인합니다:
