이 문서는 Elo 컨퍼런스 키트를 조립하고 설정하는 방법에 대한 정보를 제공합니다.
Elo 컨퍼런스 키트 하드웨어 빠른 설치 가이드
포함된 항목
- 컨퍼런스 카메라
- 응용 프로그램이 포함된 i5 Windows 10 컴퓨터 모듈
- 2x 액티브 스타일러스 2x 패시브 스타일러스
- 스타일러스 트레이 소프트웨어 라이센스 카드
- Elo 허브
기타 액세서리
컴퓨터 모듈 - 4x M6x50 나사, 4x M8x50 나사, 4x 스페이서 | 스타일러스 트레이 - 2x 엄지 나사 | 컨퍼런스 카메라 - 2x 엄지 나사 | Elo 허브 - 참조 안내서, 4x 나사가 포함된 수신 보드, 3x 나사가 포함된 2x 도킹 트레이 커버, 5 미터 CAT6 케이블, 1x HDMI 케이블, 1x USB C 케이블 및 Type C to A 어댑터, 2x 케이블 고정 브래킷과 2x 나사
필요한 것
호환되는 Elo 디스플레이, 600x600 또는 400x400 VESA 벽 마운트 또는 스탠드, 짧은 필립스 헤드 드라이버
하드웨어 설치 단계
참고: 설치를 시작하기 전에 전체 가이드를 읽어 마운팅 위치, 케이블 경로 및 허브 배치를 계획하십시오. Elo는 www.elotouch.com에서 온라인으로 이용할 수 있는 Elo 협업 솔루션 가이드에서 디스플레이 마운팅, 케이블 경로, 카메라 위치 및 회의 테이블 배치 방법에 대한 권장 사항을 제공합니다.
웹사이트를 보려면 QR 코드를 스캔하세요:
1. Elo 컴퓨터 모듈(ECM) 설치
A. 디스플레이의 포장을 풀고 조심히 테이블에 면을 아래로 하고 놓습니다. (스피커를 잡거나 스피커에 디스플레이를 두지 마십시오.)

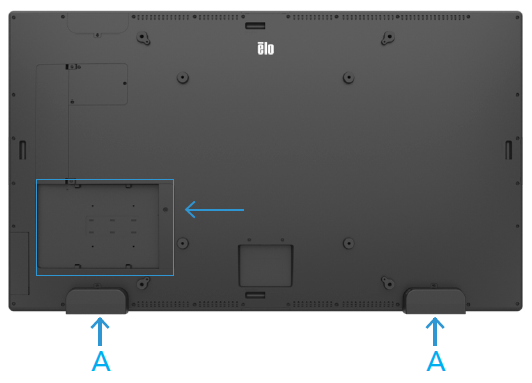

B. 디스플레이 뒷면의 (ECM) 도킹 트레이 커버를 풀고 제거합니다.
C. 허들 키트 상자에서 ECM을 꺼냅니다. (포함된 두 라이센스 카드를 반드시 보관하십시오.)

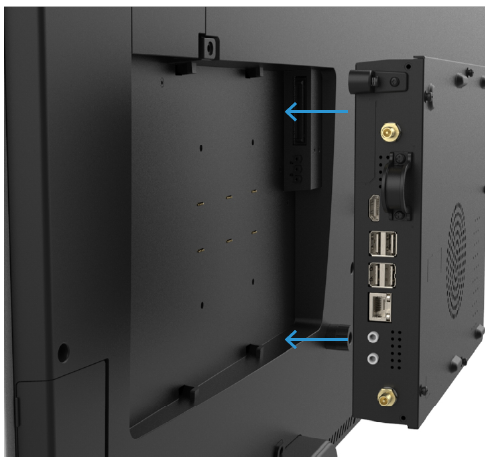

D. 디스플레이 뒷면의 가이드 위에 ECM을 놓고 커넥터를 삽입할 수 있도록 ECM을 뒤로 밀어 넣습니다.
E. ECM의 앞면에 보안 나사를 조입니다.
2. Elo 허브 수신 보드 설치

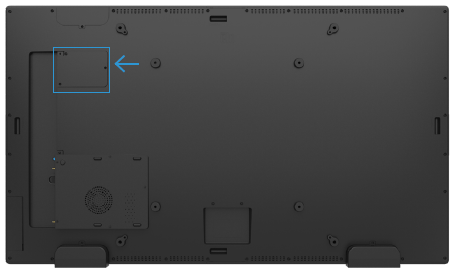

A. 디스플레이 뒷면에서 수신 보드 빈 커버에서 세 개의 나사를 제거하고 커버를 폐기합니다.

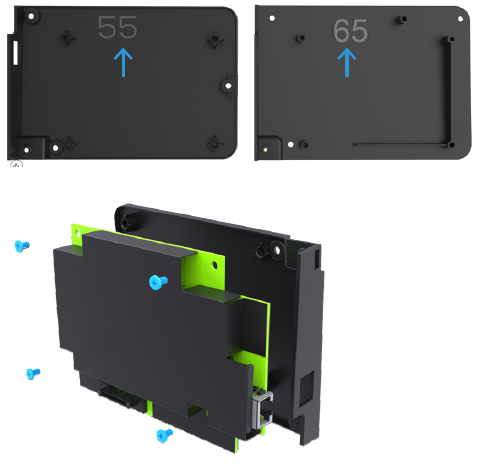

B. 컨퍼런스 키트 상자에서 수신 보드, 새로운 5553 및 6553 수신 보드 커버와 나사를 꺼냅니다.
C. 5553L 또는 6553L 디스플레이에 맞는 새로운 수신 보드 커버를 선택하고 제공된 나사로 수신 보드를 장착합니다. 5553L에는 “55”로 표시된 커버를, 6553L에는 “65”로 표시된 커버를 사용하십시오.

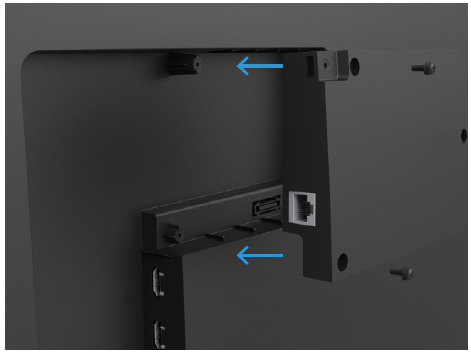

D. 수신 보드(커버 부착됨)를 디스플레이의 도킹 커넥터에 연결합니다. 세 개의 나사로 수신 보드 커버를 고정합니다.
3. 컨퍼런스 카메라 설치
A. 컨퍼런스 키트 상자에서 컨퍼런스 카메라를 꺼냅니다.

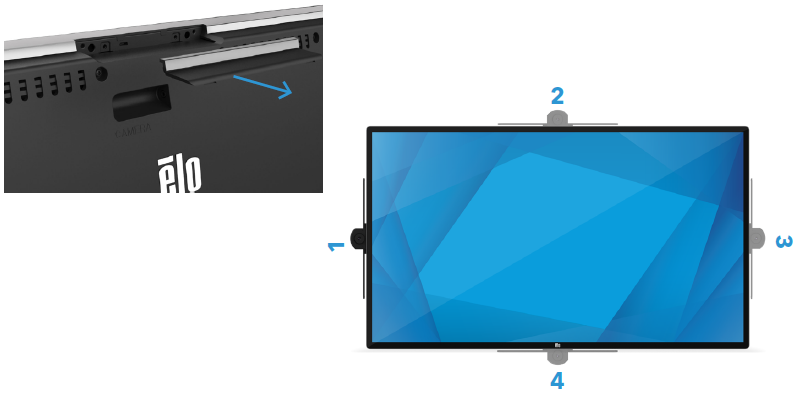

B. 하나의 장착 위치를 선택합니다 – 상단, 하단 또는 어느 쪽이든. 주의: 디스플레이 하단에 카메라를 장착하는 경우, 벽에 장착한 후 카메라를 설치합니다. 또한 스타일러스 트레이는 이 구성에서 사용할 수 없습니다.
C. 선택한 위치에서 Elo Edge Connect™ 포트 커버를 제거합니다.
D. 컨퍼런스 카메라를 Elo Edge Connect 포트에 연결합니다. 카메라의 USB 커넥터가 IDS 디스플레이의 커넥터와 정렬되도록 합니다.
E. 양쪽에 긴 엄지 나사를 삽입하고 조여서 카메라를 디스플레이에 고정합니다.

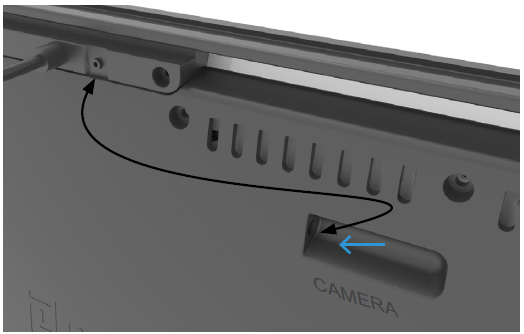

F. 카메라와 IDS 디스플레이 뒷면의 “CAMERA”로 레이블이 붙은 가장 가까운 연결 사이에 2.5mm 배럴 잭 케이블을 연결합니다.

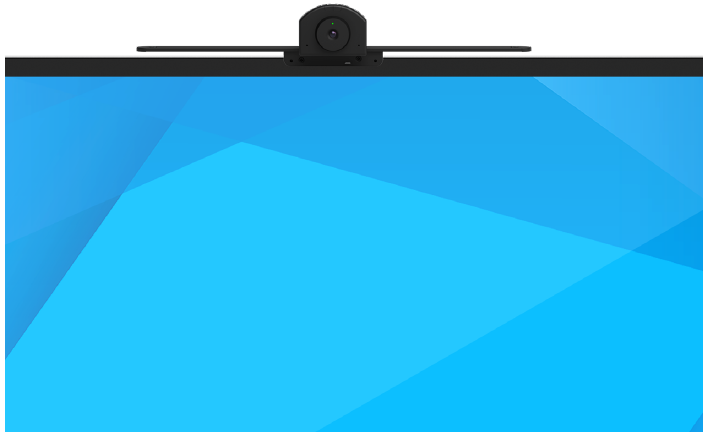

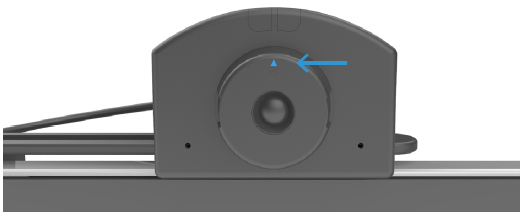

G. 이미지 센서가 화살표가 위쪽을 가리키도록 시계 방향 또는 반시계 방향으로 회전하여 위치를 조정합니다. (하단 장착의 경우 화살표는 아래를 가리키아야 합니다.)
4. 스타일러스 트레이 설치
A. 허들 키트 상자에서 스타일러스 트레이를 꺼냅니다.

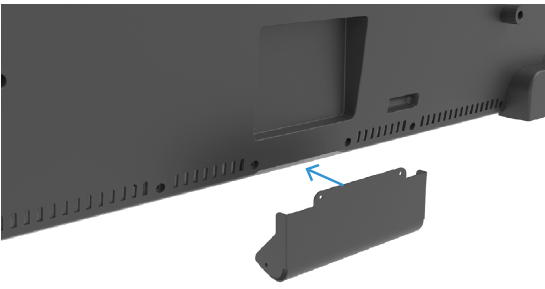

B. 하단 Elo Edge ConnectTM 포트 커버를 제거합니다.

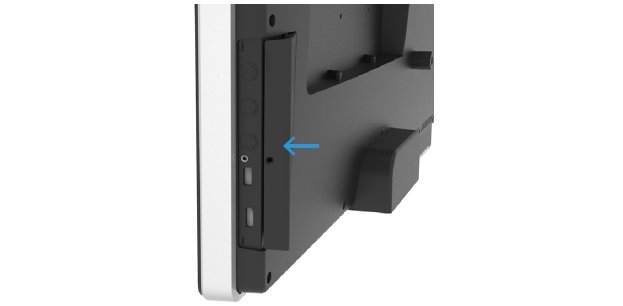

C. 브래킷 양쪽의 스타일러스 트레이 엄지 나사를 삽입하고 조여서 스타일러스 트레이를 디스플레이에 고정합니다.
D. 사용을 위해 스타일러스를 트레이에 놓습니다. (PCAP 디스플레이에는 액티브 스타일러스를, IR 디스플레이에는 패시브 스타일러스를 사용하십시오.)
5. 인터랙티브 디스플레이 장착

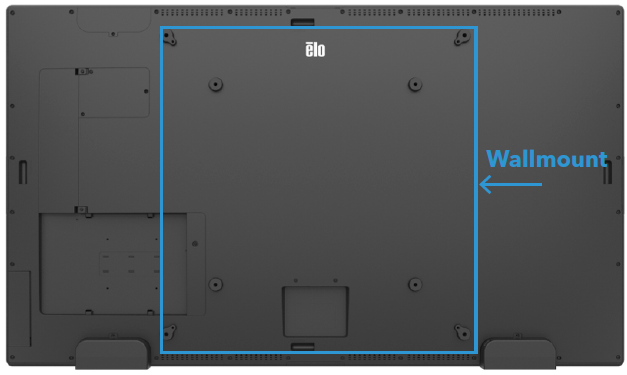

A. 제공된 설치 지침에 따라 Elo 저 프로파일 벽 마운트 또는 서드파티 벽 마운트를 사용하여 디스플레이를 벽에 장착합니다. (일부 서드파티 장착 시스템은 ECM과의 간섭을 피하기 위해 허들 키트에 포함된 15 mm 스페이서와 긴 장착 나사 (M6x50mm 또는 M8x50mm)를 필요로 할 수 있습니다.)
6. Elo Hub™ 설치
A. 컨퍼런스 키트에서 컨퍼런스 허브와 액세서리를 꺼냅니다.
참고: 디스플레이에 직접 허브를 연결하기 위해 하나의 CAT6 케이블이 제공됩니다. 추가 CAT6 상호 연결 하드웨어는 필요한 경우 추가할 수 있습니다 (예: Elo Hub 사용자 설명서를 참조하세요). 케이블 경로의 총 길이는 35미터를 초과해서는 안 됩니다.

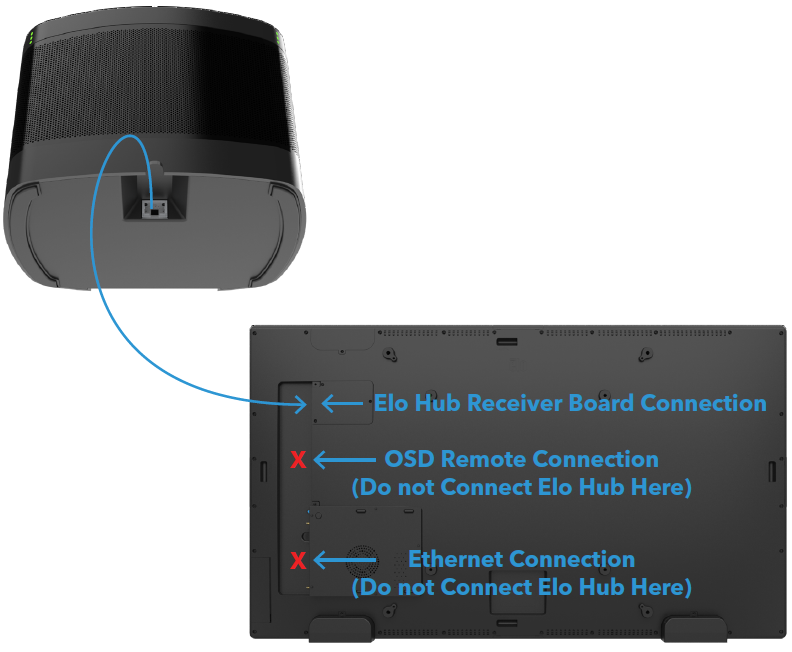

B. CAT6 케이블의 한 쪽 끝을 디스플레이의 Elo Hub 수신 보드에 연결합니다.
C. CAT6 케이블을 테이블에 놓인 Elo Hub로 경로를 잡고 연결합니다.
D. 제공된 HDMI 및 USB-C 케이블을 Elo Hub에 연결하고, 케이블을 Elo Hub에 고정하기 위해 나사로 잠금 브래킷을 부착합니다. 이 케이블들은 장치 연결에 사용됩니다.
7. 케이블 연결 및 시스템 켜기

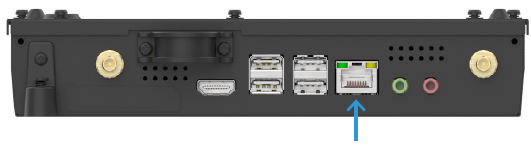

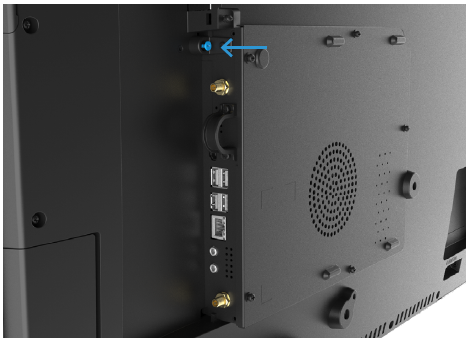

A. 인터넷 접속을 위해 ECM에 이더넷 케이블을 연결합니다 (권장). 무선 연결의 경우, ECM에 WiFi 안테나를 설치합니다.

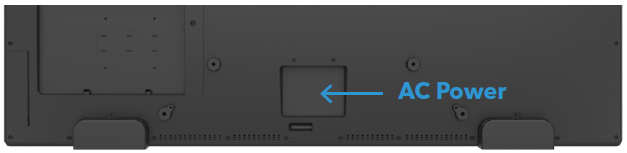

B. Elo 디스플레이 액세서리 상자에서 AC 전원 케이블을 연결합니다.
C. 디스플레이의 측면 덮개를 열고 시스템 전원을 켭니다.
Elo 컨퍼런스 키트 소프트웨어 빠른 설치 가이드
1. 디스플레이 및 ECM 설정

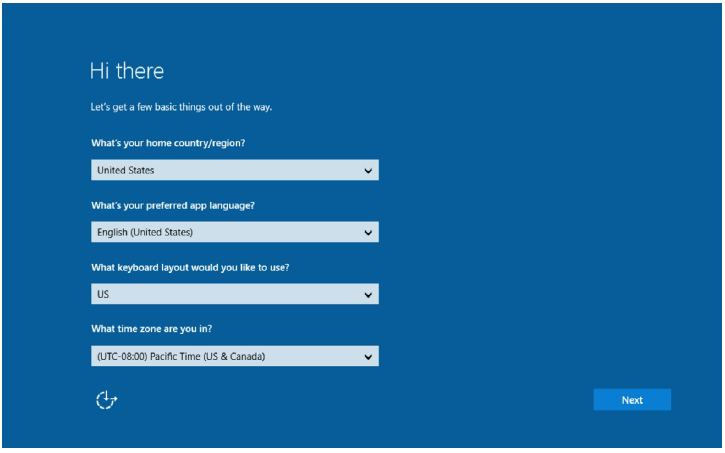

A. 화면 지침에 따라 OSD 언어를 선택하고 시간 / 시간대를 설정합니다.
B. 화면에 표시된 Windows 지침을 따라 Windows 설치를 완료합니다. 이는 화면의 터치 키보드 또는 디스플레이 측면의 USB 포트를 통해 연결된 USB 키보드/마우스를 사용하여 수행할 수 있습니다.
참고: 컴퓨터는 소프트웨어 등록을 위해 인터넷에 연결되어 있어야 합니다.
2. 회의 소프트웨어 설치
예: Microsoft Teams 설치

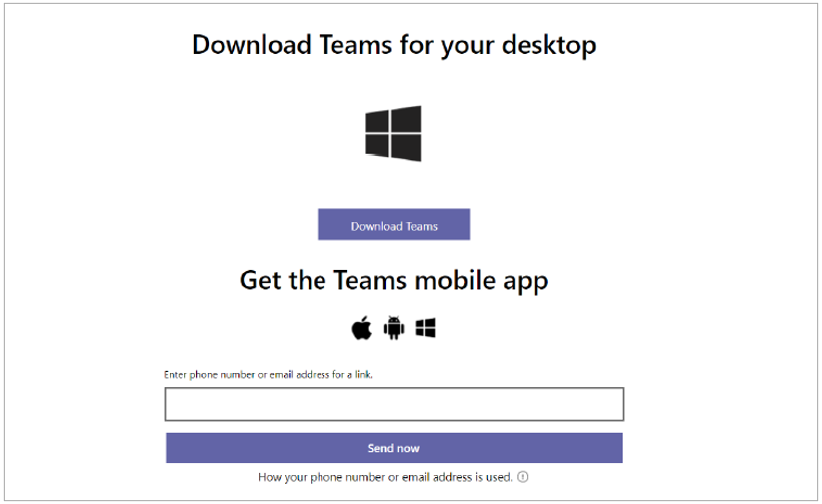

A. 브라우저를 열고 https://teams.microsoft.com/downloads로 이동합니다.
B. Teams 설치 프로그램 응용 프로그램을 다운로드하고 엽니다.
C. Microsoft Teams 설치 지침을 따릅니다.
D. Zoom 또는 Cisco Webex와 같은 다른 웹 회의 응용 프로그램을 설치하는 경우, 해당 응용 프로그램을 다운로드하고 설치 지침을 따릅니다.
E. Elo 하드웨어를 다음과 같이 소스로 지정합니다:
i. 스피커 = 에코 캔슬링 스피커폰
ii. 마이크 = Elo 허브 스피커폰
iii. 카메라 = Elo 컨퍼런스 카메라
3. Qwizdom Oktopus 라이센스 등록 (화이트보드 소프트웨어)

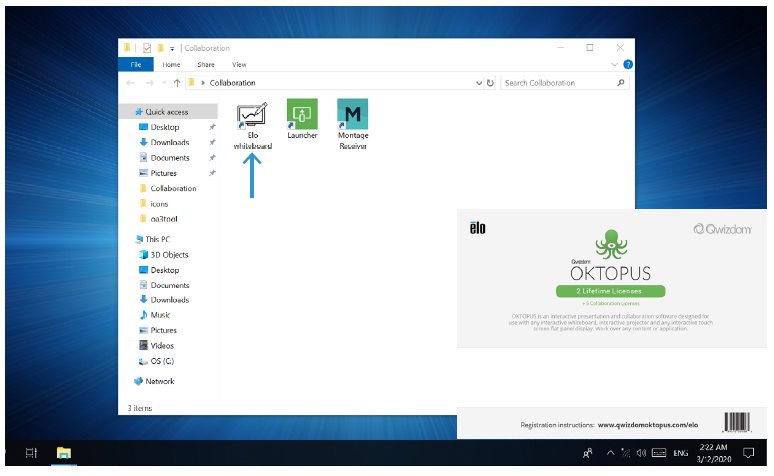

A. 바탕 화면의 협업 폴더에서 Elo 화이트보드 응용 프로그램을 엽니다.
B. 화면 지침을 따릅니다.
C. 허들 키트 상자에서 보관한 라이센스 카드를 사용합니다.
D. Oktopus 사용자 가이드는 https://qwizdomoktopus.com/user-guide에서 확인할 수 있습니다.
4. DisplayNote Montage 및 Launcher 라이센스 등록
(무선 프레젠테이션 및 회의 앱 조직자)

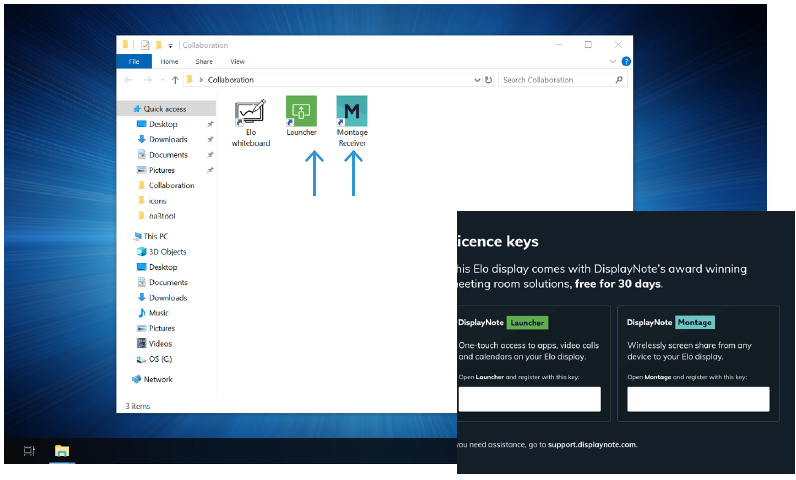

A. 바탕 화면의 협업 폴더에서 DisplayNote 응용 프로그램을 엽니다.
B. 화면 지침을 따릅니다.
C. 허들 키트 상자에서 보관한 라이센스 카드를 사용합니다.
D. Launcher를 설정하여 원하는 응용 프로그램을 포함하도록 지침을 찾습니다:
https://www.displaynote.com/solutions/launcher
E. Montage 정보는 다음에서 확인할 수 있습니다:
https://www.displaynote.com/solutions/montage
5. 컨퍼런스 카메라 설정 완료
A. 회의 소프트웨어를 시작하고 회의 소프트웨어에서 카메라를 활성화합니다.
B. 카메라가 사용 중일 때마다 녹색 활동 표시기가 점등됩니다.

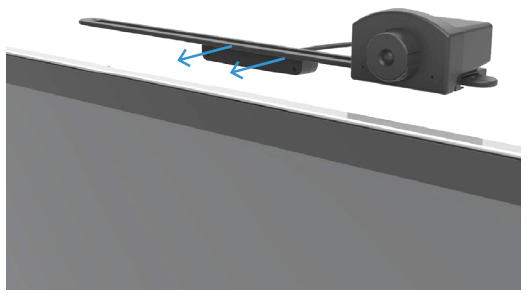

C. 상단 또는 하단에 장착된 경우, 카메라를 좌우로 슬라이드하고 필요한 경우 기울여 원하는 시청 영역을 맞춥니다.
D. 측면에 장착된 경우, 카메라를 위아래로 슬라이드하고 필요한 경우 중앙에 맞추어 기울입니다.
6. Elo 허브 설정
A. 모든 기능을 활성화하기 위해 회의 소프트웨어가 열려 있는지 확인하십시오.

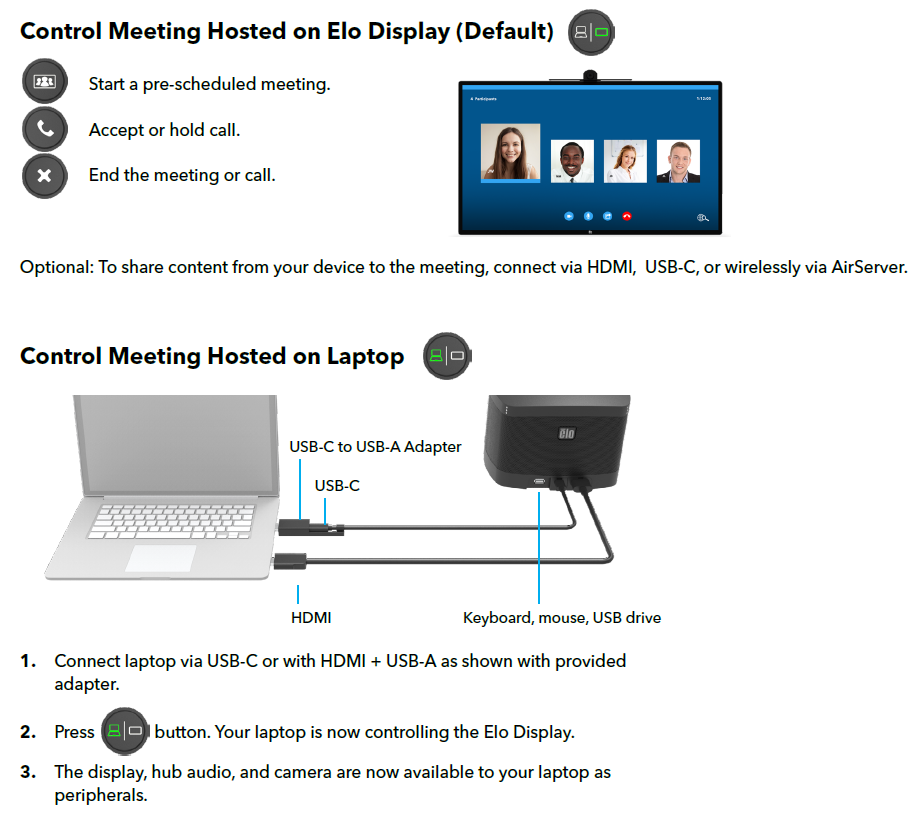

B. Elo 허브 상단의 버튼을 사용하여 회의를 시작, 중지 및 음소거합니다.
위 QIG의 .pdf 버전을 다운로드하려면 여기를 클릭하세요
