Elo 회의 키트 하드웨어 빠른 설치 가이드

포함된 항목

• 회의 카메라
• 애플리케이션이 포함된 i5 Windows 10 컴퓨터 모듈
• 2x 액티브 스타일러스 2x 패시브 스타일러스
• 스타일러스 트레이 소프트웨어 라이센스 카드
• Elo 허브

기타 액세서리
컴퓨터 모듈 - 4x M6x50 나사, 4x M8x50 나사, 4x 스페이서 | 스타일러스 트레이 - 2x 엄지 나사 | 회의 카메라 - 2x 엄지 나사 | Elo 허브 - 참조 가이드, 4x 나사가 포함된 리시버 보드, 3x 나사가 포함된 2x 도킹 트레이 커버, 5미터 CAT6 케이블, 1x HDMI 케이블, 1x USB C 케이블 & Type C to A 어댑터, 2x 케이블 잠금 브래킷 및 2x 나사

필요한 것
호환되는 Elo 디스플레이, 600x600 또는 400x400 VESA 벽걸이 또는 스탠드, 짧은 필립스 헤드 드라이버

하드웨어 설치 단계
참고: 설치를 시작하기 전에 가이드를 모두 읽고 장착 위치, 케이블 경로 및 허브 배치를 계획하십시오. Elo 협업 솔루션 가이드에서 디스플레이 장착, 케이블 경로, 카메라 위치 및 회의 테이블 배치 계획에 대한 권장사항을 제공합니다. 온라인에서 www.elotouch.com에서 확인하세요.
웹사이트를 보려면 QR 코드를 스캔하세요:

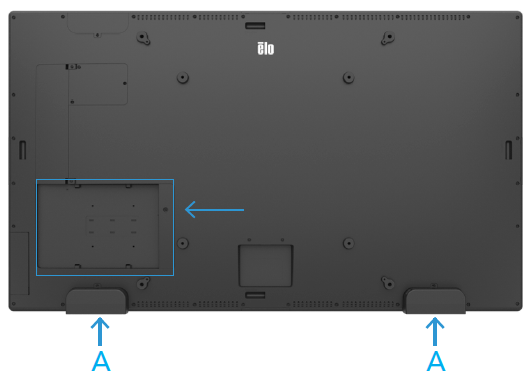

1. Elo 컴퓨터 모듈 (ECM) 설치

C. 허들 키트 박스에서 ECM을 꺼냅니다. (포함된 두 개의 라이센스 카드는 꼭 보관하세요.)

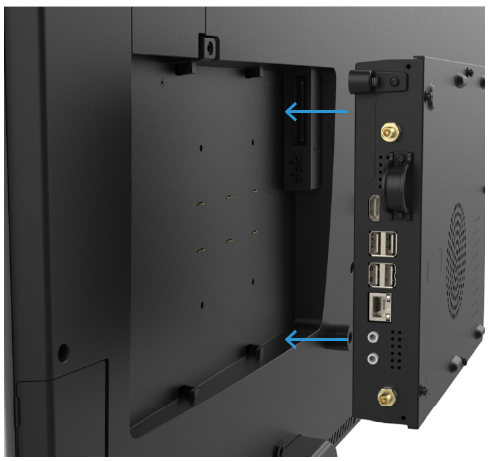

D. 디스플레이의 뒷면에 있는 가이드 위에 ECM을 올려놓고 ECM을 뒤로 슬라이드하여 연결기를 맞춥니다.

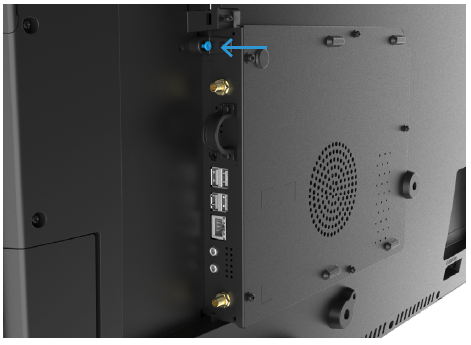

E. ECM 앞면의 보안 나사를 조입니다.



2. Elo 허브 리시버 보드 설치

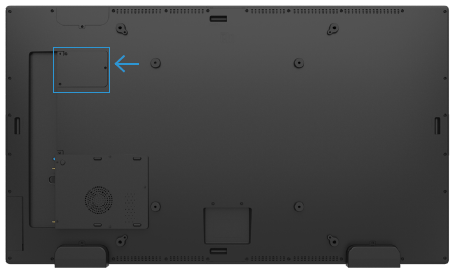

A. 디스플레이 뒷면에서 리시버 보드 블랭크 커버의 세 개의 나사를 제거하고 커버를 버립니다.



B. 회의 키트 박스에서 리시버 보드, 새로운 5553 및 6553 리시버 보드 커버 및 나사를 꺼냅니다.

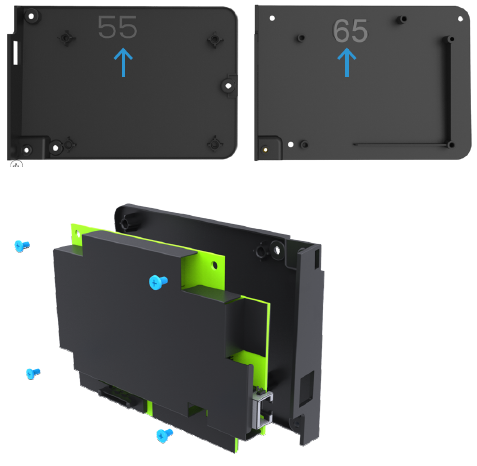

C. 5553L 또는 6553L 디스플레이용 새로운 리시버 보드 커버를 선택하고 제공된 나사로 리시버 보드를 부착합니다. 5553L에는 “55”로 표시된 커버를 사용하고 6553L에는 “65”로 표시된 커버를 사용하세요.

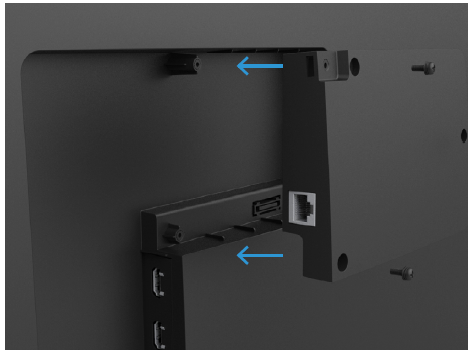

D. (커버가 부착된) 리시버 보드를 디스플레이의 도킹 커넥터에 연결합니다. 세 개의 나사로 리시버 보드 커버를 고정합니다.



3. 회의 카메라 설치

A. 회의 키트 박스에서 회의 카메라를 꺼냅니다.

B. 한 위치에 장착하십시오 – 상단, 하단 또는 양쪽. 참고: 디스플레이 하단에 카메라를 장착하는 경우, 벽걸이를 한 후 카메라를 설치하세요. 이 구성에서는 스타일러스 트레이를 사용할 수 없습니다.

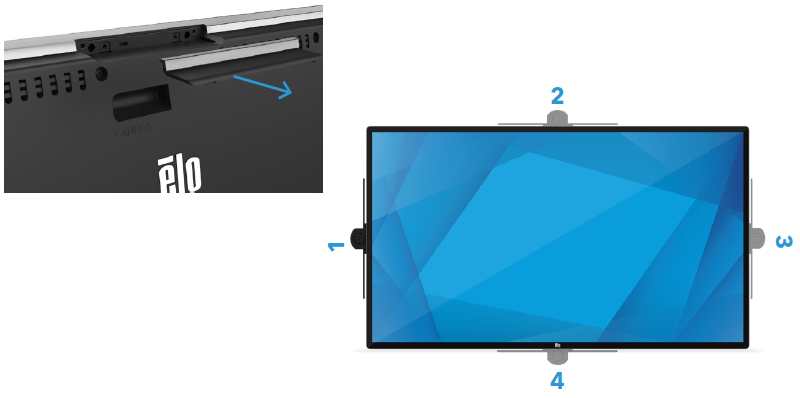

C. 선택한 위치에서 Elo Edge Connect™ 포트 커버를 제거합니다.

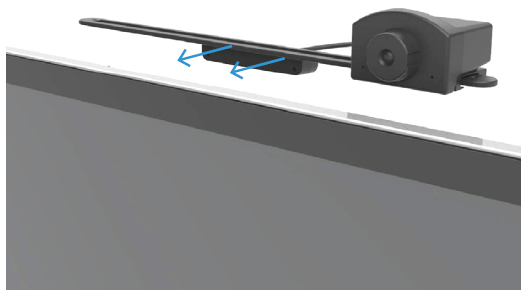

D. 회의 카메라를 Elo Edge Connect 포트에 연결합니다. 카메라의 USB 커넥터가 IDS 디스플레이의 커넥터와 정렬되도록 합니다.



E. 양쪽에서 긴 엄지 나사를 삽입하고 조여서 카메라를 디스플레이에 고정합니다.

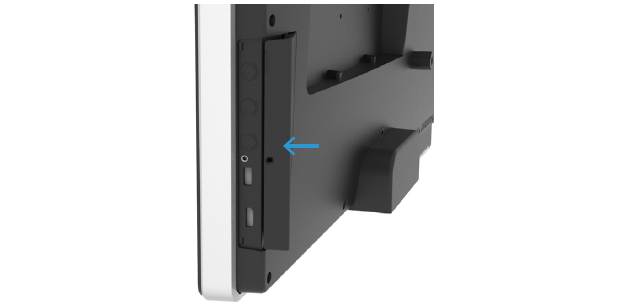

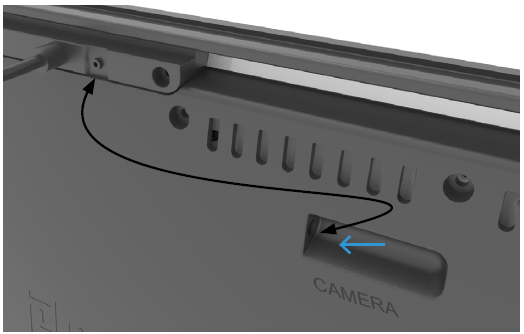

F. 카메라와 IDS 디스플레이 뒷면의 "CAMERA" 레이블이 붙은 가장 가까운 연결 사이에 2.5mm 배럴 잭 케이블을 연결합니다.

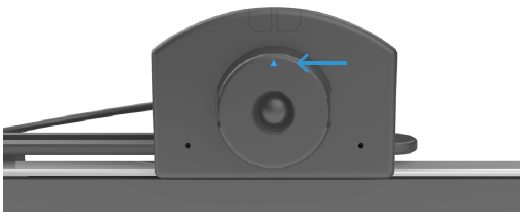

G. 이미지 센서가 화살표가 위쪽을 향하도록 하여 시계 방향 또는 반시계 방향으로 회전시키세요. (하단 장착의 경우 화살표는 아래를 향해야 합니다.)

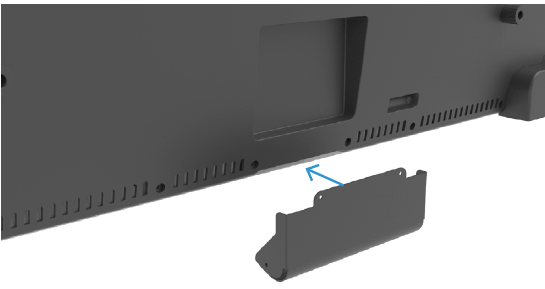

4. 스타일러스 트레이 설치

A. 허들 키트 박스에서 스타일러스 트레이를 꺼냅니다.



B. 하단 Elo Edge ConnectTM 포트 커버를 제거합니다.

C. 브래킷 양쪽에 스타일러스 트레이 엄지 나사를 삽입하고 조여서 디스플레이에 스타일러스 트레이를 고정합니다.

D. 사용을 위해 스타일러스를 트레이에 놓습니다. (PCAP 디스플레이에는 액티브 스타일러스를 사용하고 IR 디스플레이에는 패시브 스타일러스를 사용합니다.)

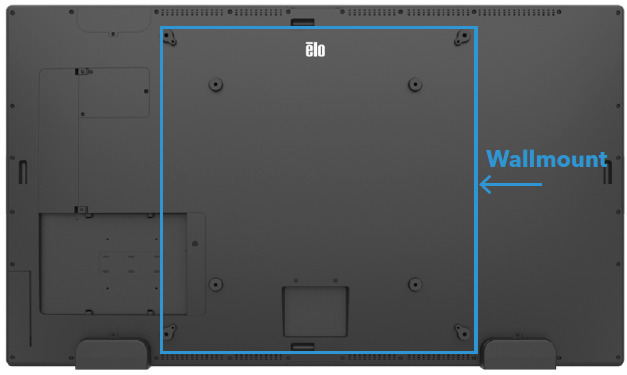

5. 인터랙티브 디스플레이 장착

A. 제공된 설명서를 따라 Elo 저프로파일 벽걸이나 서드파티 벽걸이를 사용하여 디스플레이를 벽에 장착합니다. (일부 서드파티 장착 시스템은 ECM과의 간섭을 피하기 위해 허들 키트에 포함된 15mm 스페이서 및 긴 장착 나사(M6x50mm 또는 M8x50mm)를 요구할 수 있습니다.)



6. Elo Hub™ 설치

A. 회의 키트에서 회의 허브와 액세서리를 꺼냅니다.
참고: 디스플레이에 직접 허브를 연결하기 위해 단일 CAT6 케이블이 제공됩니다. 추가 CAT6 인터커넥트 하드웨어는 필요에 따라 추가할 수 있습니다(예제는 Elo Hub 사용자 설명서를 참조하세요). 전체 케이블 경로 길이는 35미터를 초과하지 않아야 합니다.

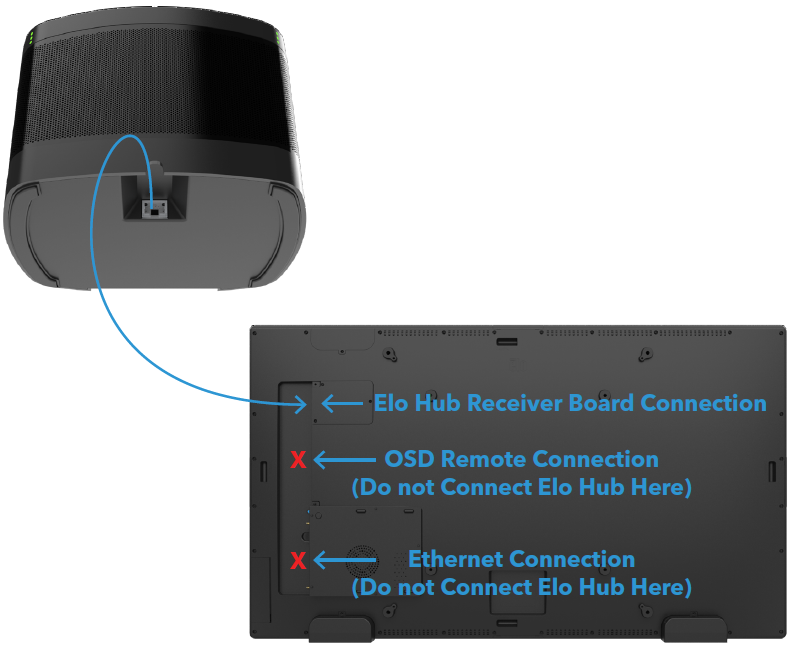

B. CAT6 케이블의 한쪽 끝을 디스플레이의 Elo 허브 리시버 보드에 연결합니다.

C. CAT6 케이블을 테이블에 놓인 Elo 허브로 경로설정하고 연결합니다.

D. 제공된 HDMI 및 USB-C 케이블을 Elo 허브에 연결하고, 나사로 고정 브래킷을 부착하여 케이블을 Elo 허브에 고정합니다. 케이블은 장치 연결에 사용됩니다.



7. 케이블 연결 및 시스템 전원 켜기

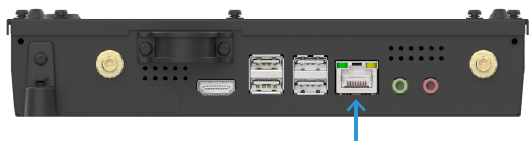

A. ECM에 인터넷 연결을 위해 이더넷 케이블을 연결합니다 (권장). 무선 연결의 경우, ECM에 WiFi 안테나를 설치합니다.

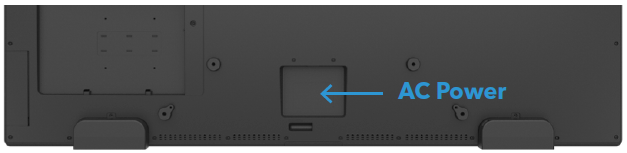

B. Elo 디스플레이 액세서리 박스에서 AC 전원 케이블을 연결합니다.



C. 디스플레이의 사이드 커버를 열고 시스템의 전원을 켭니다.
