EloPOS 및 WLIDS 장치의 EC 펌웨어 업데이트 지침

이 문서는 Elo — 현재 Zebra Technologies의 일부인 EloPOS 및 WLIDS 장치에서 EC 펌웨어를 업데이트하기 위한 단계별 지침을 제공합니다.

필요한 도구 및 하드웨어

• 지원되는 EloPOS 또는 WLIDS 시스템 장치.
• 전원 공급 장치 / USB 케이블 (장치 모델에 따라):
  • WLIDS: USB 전원 공급 장치 (부품 번호: E903506 Power Brick, Type-C, 100W, FSP).
  • EloPOS: 전원 공급 장치 (부품 번호: E511572 AIO Power Brick, 24V, 180W, Delta).
• USB 키보드 (선택 사항).
• USB thumb 드라이브 (2MB 이상).

필요한 소프트웨어

• EC 펌웨어 파일: E3E5_EC_E205.20A_0.27 (KB 첨부 파일로 제공되거나 여기서 다운로드 가능).

USB 플래시 드라이브 준비 단계

1. USB 플래시 드라이브를 FAT32 형식으로 포맷합니다 (필수 최소 크기: 2MB):
   1. 활성 컴퓨터에 USB 드라이브를 연결하고 파일 보기를 위해 폴더 열기를 선택합니다.
   2. Windows 탐색기에서 USB 드라이브를 마우스 오른쪽 버튼으로 클릭하고 포맷을 선택합니다.
   3. 포맷 창에서 파일 시스템 드롭다운 메뉴에서 FAT32를 선택합니다.
   4. 시작을 클릭하고 포맷 시작을 위해 확인을 클릭합니다.
   5. 포맷이 완료되면 확인을 클릭합니다.
2. E3E5_EC_E205.20A_0.27 디렉토리에서 모든 파일과 폴더를 추출하여 포맷된 USB 드라이브의 루트 디렉토리에 직접 복사합니다.


WLIDS 장치 업데이트 단계

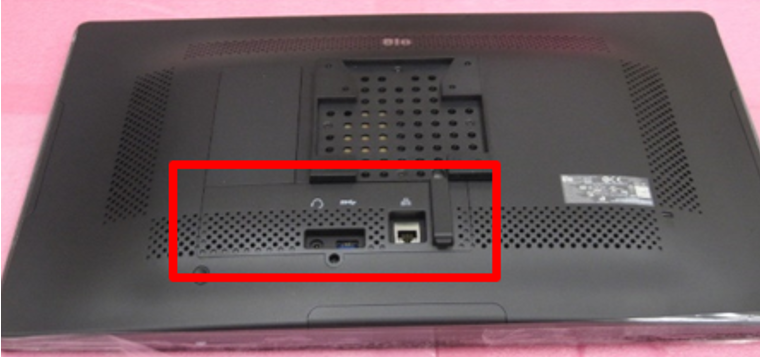

1. USB 전원 연결 영역에 접근하기 위해 물리적 케이블 덮개를 제거합니다.

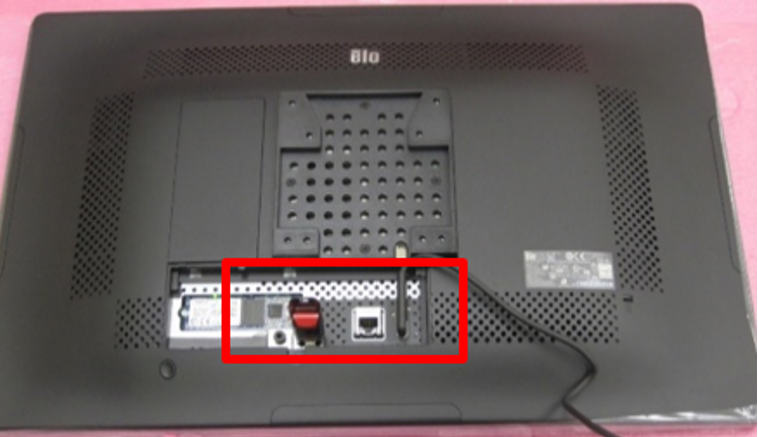

2. USB-C 전원 어댑터를 꽂고 준비된 USB thumb 드라이브를 지정된 포트에 삽입합니다.

   중요 경고: 커넥터 손상을 피하기 위해 WLIDS 장치의 물리적 무게를 연결된 USB 드라이브 위에 직접 두지 마십시오. 이 과정에서 포장용 폼이나 종이로 장치를 안전하게 지지하십시오.



3. 장치를 켭니다.

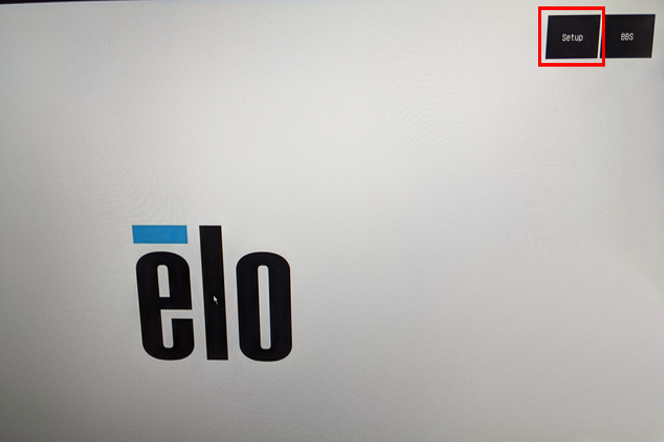

4. 시스템 부팅 중에 외부 키보드의 Del 키를 누르거나 화면의 SETUP 아이콘을 터치하여 시스템 BIOS에 들어갑니다.

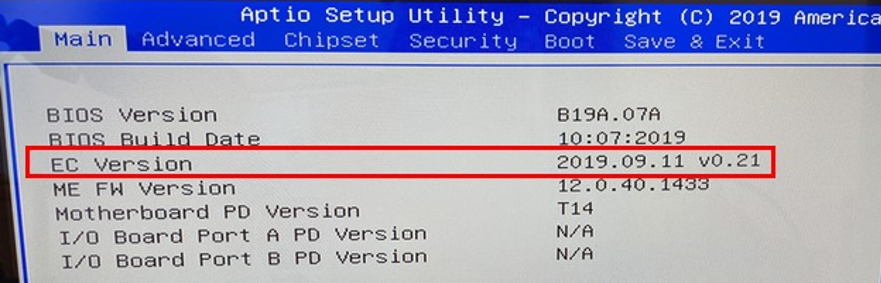

5. 주요 탭에서 나열된 EC 버전을 확인합니다. (아래 예에서 버전은 v0.21입니다).

   참고: 시스템이 이미 EC 버전 v0.27로 실행 중이라면, 하드웨어가 최신 상태이므로 이 절차가 필요하지 않습니다. 그렇지 않으면 6단계로 진행합니다.

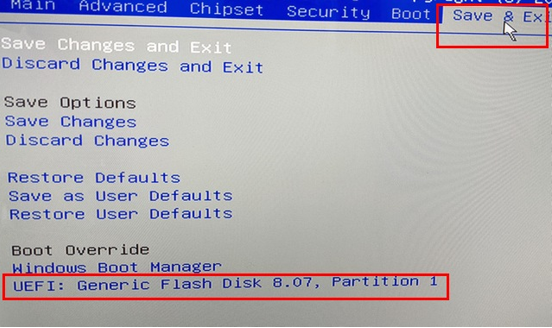

6. 저장 및 종료 탭으로 이동하여 부트 오버라이드 섹션으로 스크롤하고 UEFI를 두 번 클릭합니다.

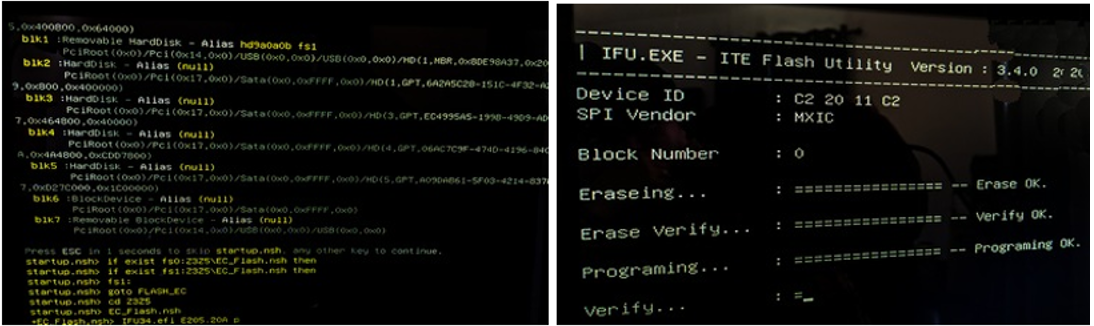

7. 시스템이 자동으로 초기화되고 업데이트 유틸리티가 실행됩니다.

   중요 경고: 펌웨어 업데이트 진행 중에는 장치를 분리하거나 전원을 끄거나 방해하지 마십시오.



8. 완료되면 시스템이 재시작되고 Elo 스플래시 화면이 표시됩니다.

   • USB 드라이브를 즉시 제거하고 설정 메뉴에 들어갑니다. USB 드라이브가 연결된 상태로 남아 있으면 장치가 업데이트 화면으로 반복적으로 돌아갑니다.
   • 처음 BIOS 부팅 윈도우를 놓친 경우 USB 드라이브를 연결하지 않고 장치를 재부팅하고 Del 또는 Setup 아이콘을 누릅니다.

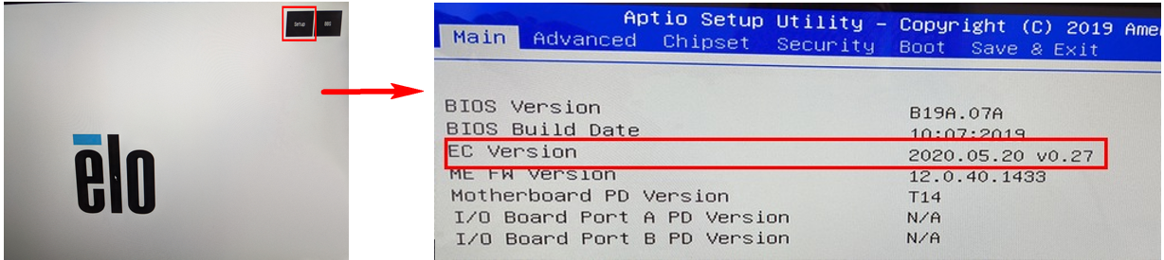

   • 주요 탭으로 이동하여 EC 버전이 2020.05.20 v0.27로 성공적으로 업데이트되었는지 확인합니다. 업데이트되지 않았다면 4단계부터 6단계까지 반복하십시오.



EloPOS 장치 업데이트 단계

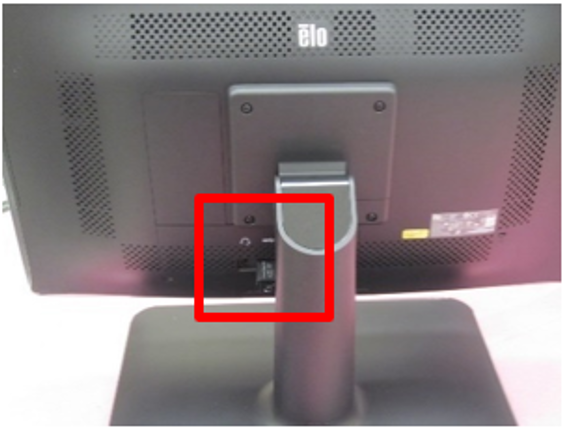

1. 준비한 USB 플래시 드라이브를 장치의 사용 가능한 포트에 설치합니다.

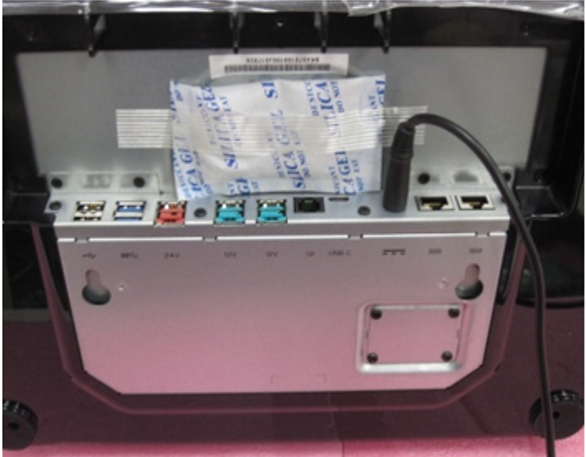

2. 장치에 적절한 DC 전원 어댑터를 연결합니다.

3. 장치를 켭니다.
4. 시스템 부팅 중에 키보드의 Del 키를 누르거나 화면의 SETUP 아이콘을 선택하여 BIOS에 접근합니다.


5. 주요 탭에서 나열된 EC 버전을 확인합니다. (아래 예에서 버전은 v0.21입니다).

   참고: 시스템이 이미 EC 버전 v0.27로 실행 중이라면, 하드웨어가 최신 상태이므로 이 절차가 필요하지 않습니다. 그렇지 않으면 6단계로 진행합니다.



6. 저장 및 종료 탭으로 이동하여 부트 오버라이드 섹션으로 스크롤하고 UEFI를 두 번 클릭합니다.


7. 시스템이 자동으로 초기화되고 업데이트 유틸리티가 실행됩니다.

   중요 경고: 펌웨어 업데이트 진행 중에는 장치를 분리하거나 전원을 끄거나 방해하지 마십시오.



8. 완료되면 시스템이 재시작되고 Elo 스플래시 화면이 표시됩니다.

   • USB 드라이브를 즉시 제거하고 설정 메뉴에 들어갑니다. USB 드라이브가 연결된 상태로 남아 있으면 장치가 업데이트 화면으로 반복적으로 돌아갑니다.
   • 처음 BIOS 부팅 윈도우를 놓친 경우 USB 드라이브를 연결하지 않고 장치를 재부팅하고 Del 또는 Setup 아이콘을 누릅니다.
   • 주요 탭으로 이동하여 EC 버전이 2020.05.20 v0.27로 성공적으로 업데이트되었는지 확인합니다. 업데이트되지 않았다면 4단계부터 6단계까지 반복하십시오.
