이 문서에서는 Intel 장치가 탑재된 Elo I-Series 3.0의 뒷면에 CFD(고객용 디스플레이)를 추가하는 방법을 설명합니다.

이 시연이 이루어지는 시스템은 Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK입니다.

Elo I-Series 3.0에 Intel 장치를 사용하여 CFD를 추가하기 위한 단계

1. 기기의 전면을 아래로 향하게 하고 보호 표면에 놓습니다.



2. 두 개의 필립스 나사를 제거합니다.



3. 후면 플라스틱 커버를 밀어서 분리합니다.




4. 포함된 후면 CFD 커버를 장치 뒷면에 슬라이드하여 장착하고 두 개의 필립스 나사를 교체합니다.

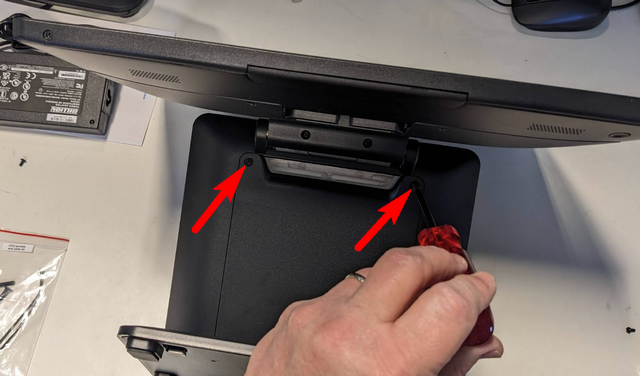

5. 전면 스탠드 도어에서 필립스 나사를 두 개 제거합니다.

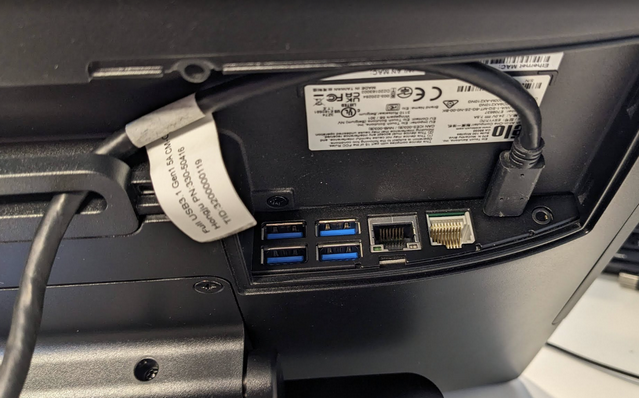

6. CFD의 USB-C 케이블을 케이블 라우팅 홀을 통해 통과시켜 AIO의 USB-C 포트에 연결합니다.

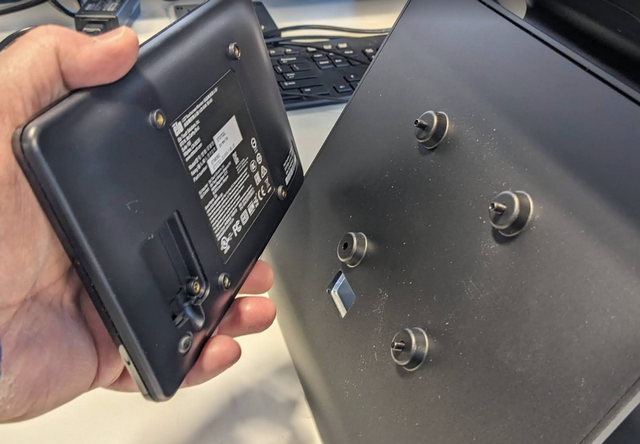

7. 포함된 나사를 사용하여 CFD를 장치 뒷면에 미리 뚫려 있는 장착 홀을 통해 부착합니다.






아래 내용은 제품의 사용자 매뉴얼에서 확인할 수 있습니다.
