이 문서는 Intel 시스템이 탑재된 15인치 Elo I-Series 3의 SSD 및 RAM에 안전하게 접근하는 방법을 단계별로 안내합니다.

Elo I-Series 3에서 SSD 및 RAM에 접근하는 것은 저장 용량을 업그레이드하거나 성능을 향상시키거나 고장난 부품을 교체하기 위해 필요할 수 있습니다. RAM을 증가시키면 멀티태스킹이 향상되고 SSD를 업그레이드하면 저장 용량이 확대되고 시스템 반응성이 개선될 수 있습니다. 이 절차는 하드웨어 문제 해결이나 유지 보수를 위해서도 필요할 수 있습니다. 자격 있는 인원만 수행해야 하며, 잘못된 취급은 장치에 손상을 주거나 보증이 무효화될 수 있습니다.

필요한 도구 및 장비

• 필립스 드라이버 (#1 또는 #2)
• 정전기 방지 손목 스트랩 (권장)
• 보호 표면 또는 정전기 방지 매트

안전 예방 조치

• 시작하기 전에 장치의 전원을 끄고 모든 전원 공급 장치에서 분리하세요.
• 정전기 방지 손목 스트랩을 착용하여 정전기 방 discharge (ESD) 손상을 방지하세요.
• 내부 구성요소를 조심스럽게 다뤄 손상을 방지하세요.

절차

1. 장치 준비하기

• I-Series 3를 깨끗하고 부드러운 보호 표면에 면이 아래로 향하도록 놓아 긁힘이나 손상을 예방하세요.

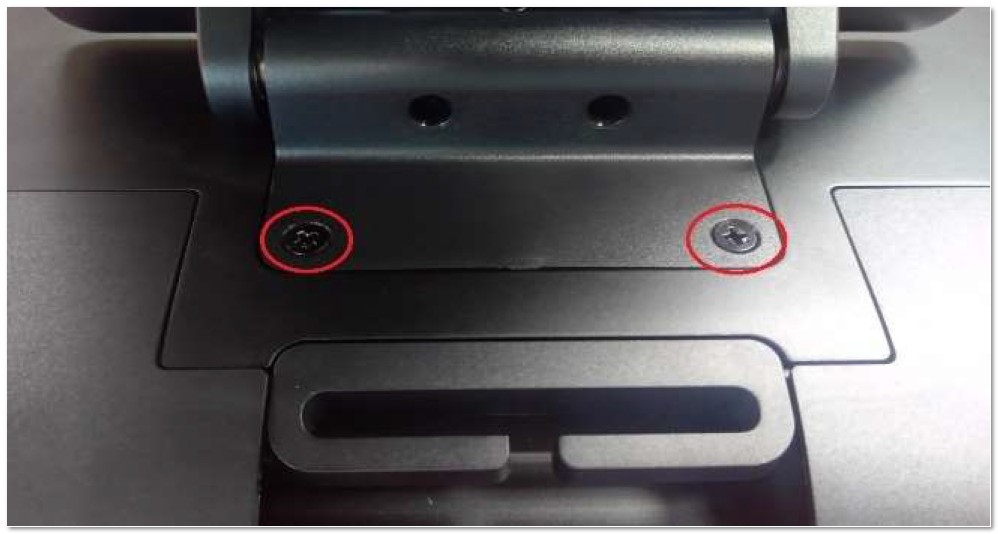

• 장치에 스탠드가 있는 경우 나사를 분리하여 떼어내세요.

2. 외부 커버 제거하기

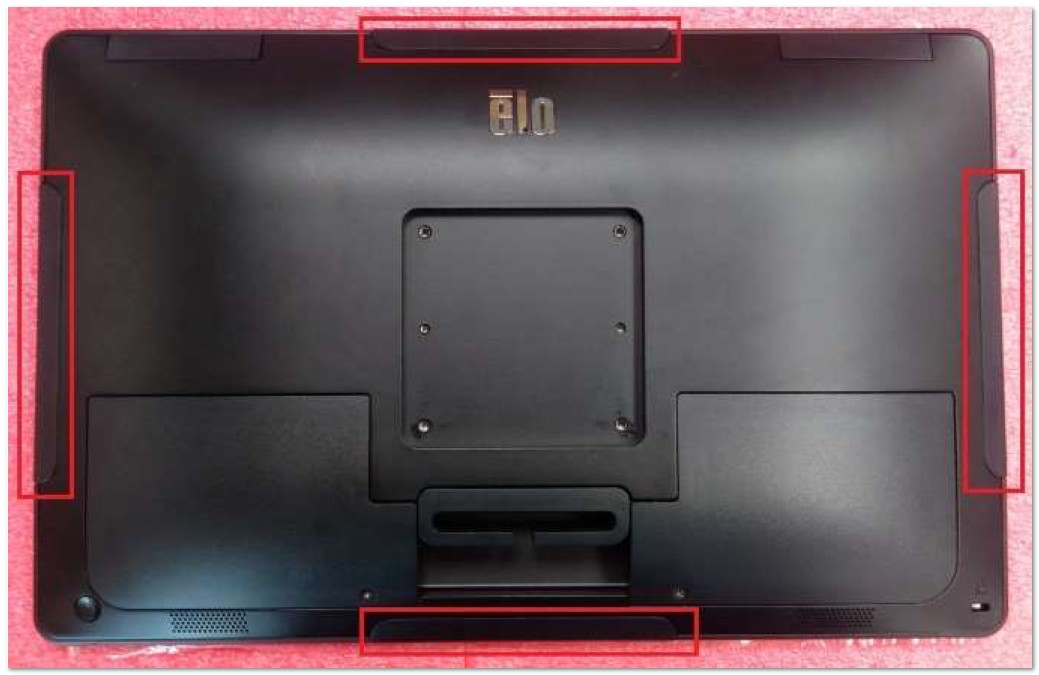

• 네 개(4)의 측면 주변 포트 커버를 부드럽게 바깥쪽으로 당겨서 분리하세요.

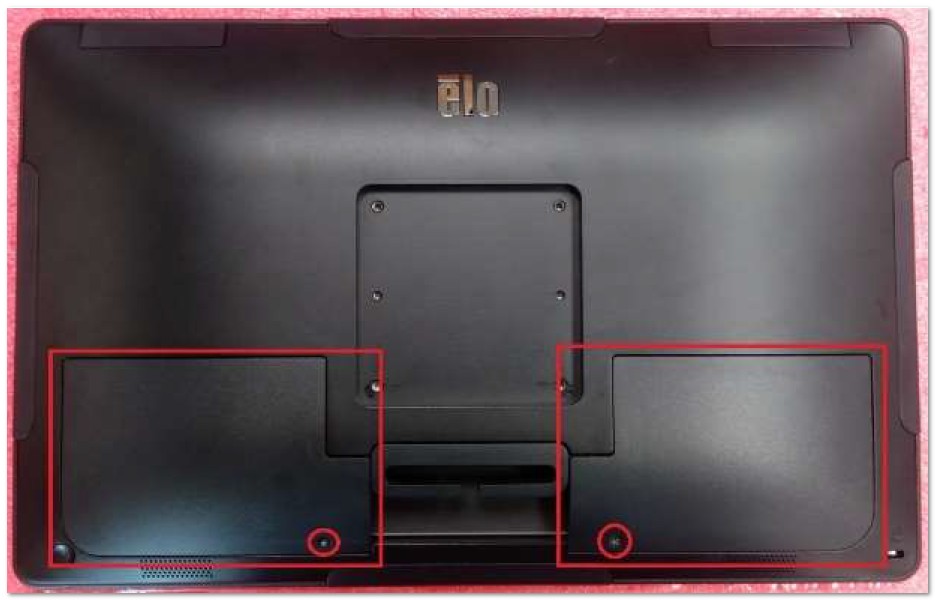

• 두 개(2)의 케이블 커버를 조심스럽게 들어내어 장치에서 분리하세요.

3. 뒷 커버 나사 제거하기

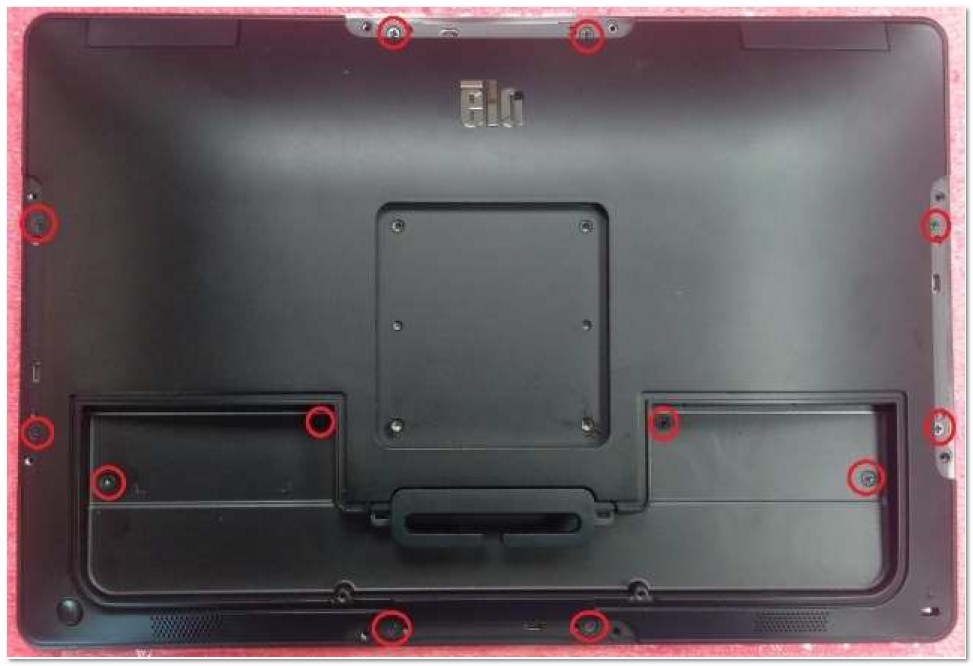

• 필립스 드라이버를 사용하여 뒷 커버에서 열두 개(12)의 나사를 모두 제거하세요.

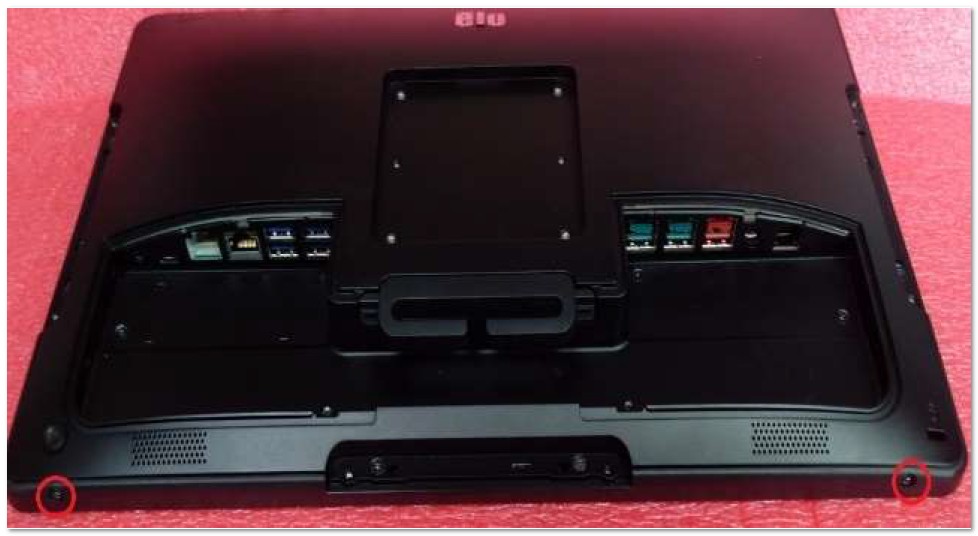

• 장치 아랫부분에 있는 두 개(2)의 추가 나사를 찾아서 제거하세요.

4. 뒷 커버 분리하기

• 아래쪽 모서리부터 시작하여 조심스럽게 뒷 커버를 들어올리고 천천히 위로 이동하세요.
• 커버가 약 45도 각도에 도달했을 때, 앞쪽 가장자리를 고정하는 후크를 부드럽게 풀어주세요.
• 커버를 수직으로 들어올리세요.
• 뒷 커버와 메인보드를 연결하는 케이블을 조심스럽게 분리하세요.

• 뒷 커버를 완전히 분리하고 옆에 두세요.

절차 후

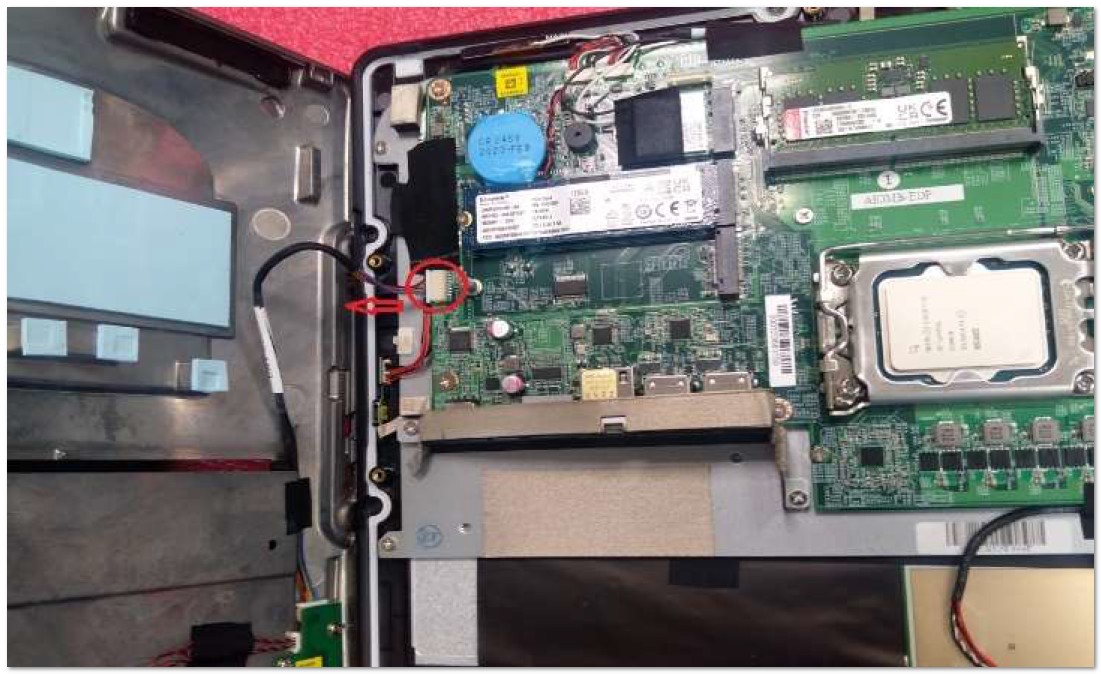

• 이제 SSD와 RAM에 접근할 수 있어 교체 또는 업그레이드가 가능합니다.

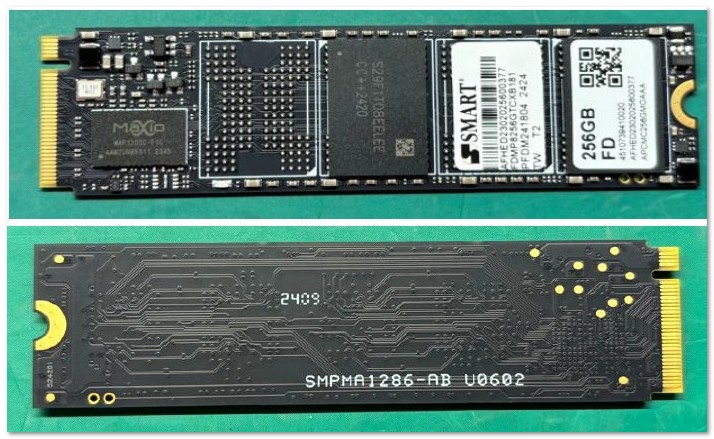

  • Intel 시스템이 탑재된 I-Series 3.0의 SSD는 M.2 PCIe (NVMe) 폼 팩터를 사용합니다.

•

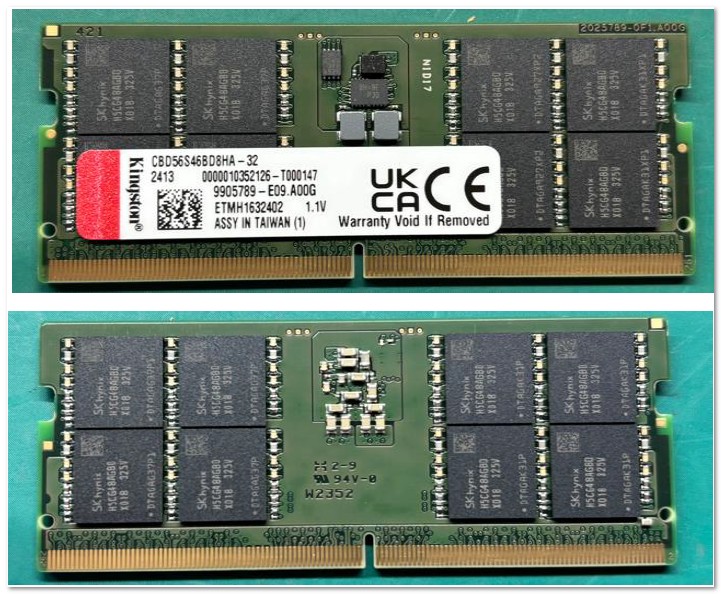

  • Intel 시스템이 탑재된 I-Series 3.0의 RAM은 5600MHz DDR5 SO-DIMM 폼 팩터를 사용합니다.

• 재조립 시 모든 케이블이 제대로 연결되었는지 확인하고 나사가 securely fastened되어 있는지 점검하세요.
• 먼지와 습기로부터 보호하기 위해 IP 등급 봉인이 intact한지 확인하세요.

노트 및 경고

• IP 등급 주의: 부적절한 재조립은 IP 등급을 손상시킬 수 있습니다. 뒷 커버가 올바르게 정렬되고 securely attached되어 있는지 확인하세요.
• 손상 위험: 커버를 제거하거나 케이블을 분리할 때 과도한 힘을 가하지 마세요. 커넥터나 메인보드에 손상을 방지하기 위해서입니다.
