이 문서에서는 Elo 부품 번호: E323425, 15인치 전면 장착 베젤 키트의 도면을 제공합니다.

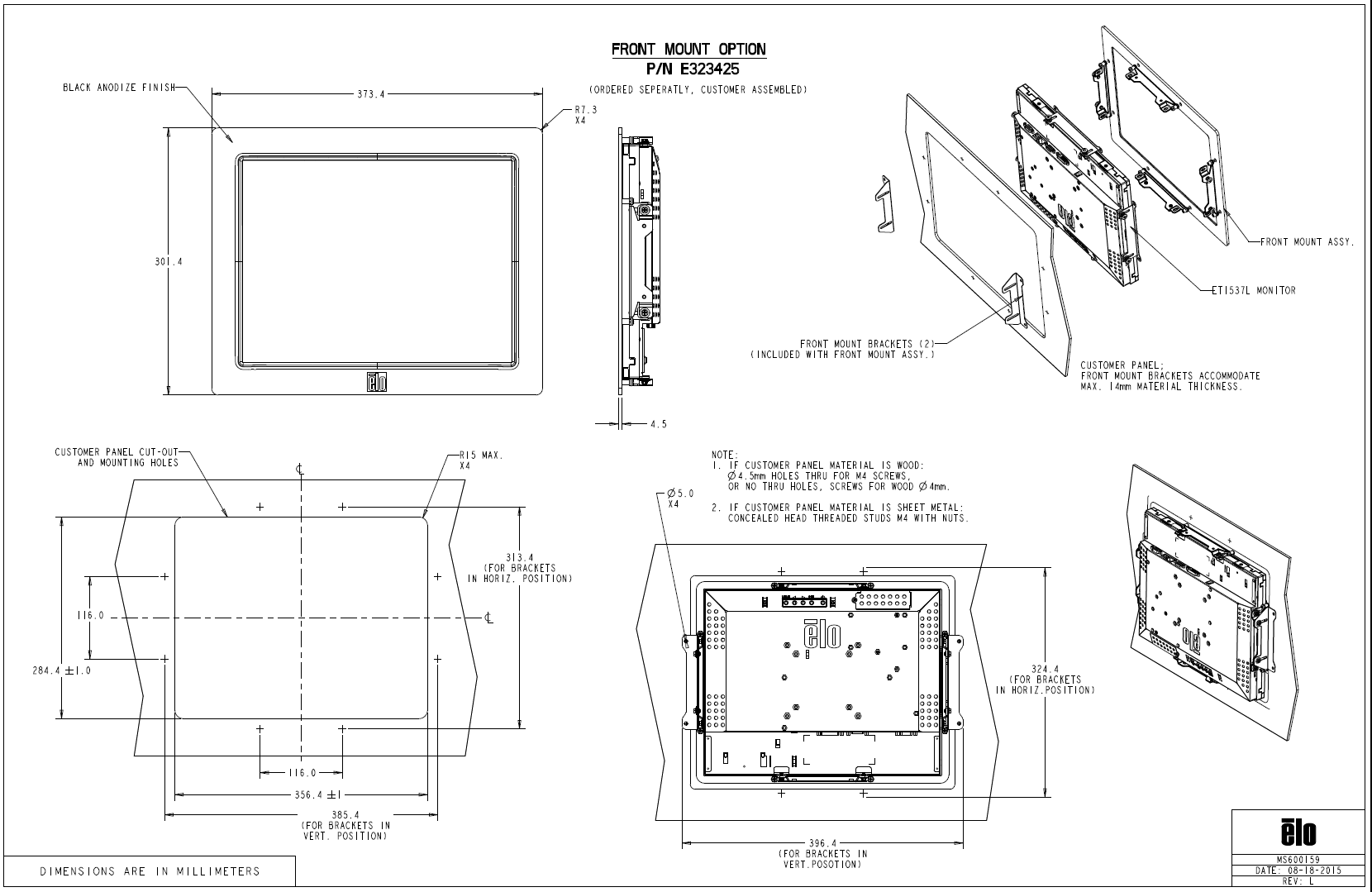

아래 도면은 E323425, 15인치 전면 장착 베젤 키트에 대한 것입니다(이 문서에 첨부된 .pdf 파일 참조).

여기에는 Elo 전면 장착 옵션 도면(P/N E323425)에 표시된 사양 및 치수가 있습니다. 모든 치수는 밀리미터 단위입니다.

일반
부품: 전면 장착 옵션
부품 번호: E323425
마감: 검정 아노다이즈
조립: 별도로 주문, 고객 조립
호환 가능한 15인치 오픈 프레임 모니터, 즉: ET1537L
고객 패널 최대 두께: 14 mm
모서리 반경: R7.3 mm (4개 외부 모서리)
내부 컷아웃 모서리 반경: R15 mm 최대 (4개)

전면도(베젤 외부 크기)
전체 폭: 373.4 mm
전체 높이: 301.4 mm

측면도(깊이)
전체 깊이: 4.5 mm

고객 패널 컷아웃
컷아웃 폭: 356.4 ±1.0 mm
컷아웃 높이: 284.4 ±1.0 mm
수평 중심선부터 가장자리까지: 116.0 mm (중심선에서 각 측면)
수직 중심선부터 가장자리까지: 116.0 mm (중심선에서 각 측면)

브라켓 간격
수평 브라켓 간격: 313.4 mm (수평 위치에 있는 브라켓용)
수직 브라켓 간격: 324.4 mm (수평 위치에 있는 브라켓용)

전체 장착 공간
브라켓 수직으로 있을 때 폭: 396.4 mm
브라켓 수직으로 있을 때 높이: 385.4 mm

장착 구멍
구멍 지름: Ø5.0 mm (4개)

패스너 노트
패널 재질이 목재인 경우:
– M4 나사를 위한 Ø4.5 mm 관통 구멍, 또는 관통 구멍 없이 목재 나사 Ø4 mm 사용

패널 재질이 시트 금속인 경우:
– 너트가 있는 M4 숨은 머리 나사 사용

브라켓
수량: 2
전면 장착 조립에 포함
브라켓 방향: 수평 또는 수직(두 가지에 대한 치수 제공)

이 도면은 E323425 전면 장착 베젤 키트를 사용하여 ET1537L과 같은 Elo 15인치 오픈 프레임 모니터를 설치하기 위한 패널 컷아웃, 장착 구멍 패턴, 전체 베젤 크기, 브라켓 공간 및 패스너 요구 사항을 정의합니다.
