이 문서에서는 Intel이 장착된 Elo Backpack의 원격 전원 버튼 사용 방법을 설명합니다.

개요

Elo Backpack with Intel에는 물리적 전원 버튼을 누르지 않고도 시스템의 전원을 켜거나 끌 수 있는 원격 전원 스위치 포트가 포함되어 있습니다. 이 포트는 Backpack이 캐비닛, 인클로저 또는 디스플레이 뒤에 장착된 설치용으로 설계되었습니다.

원격 전원 스위치는 물리적 전원 버튼과 동일한 기능을 수행하며, 대체 제어 방법으로 제공됩니다.

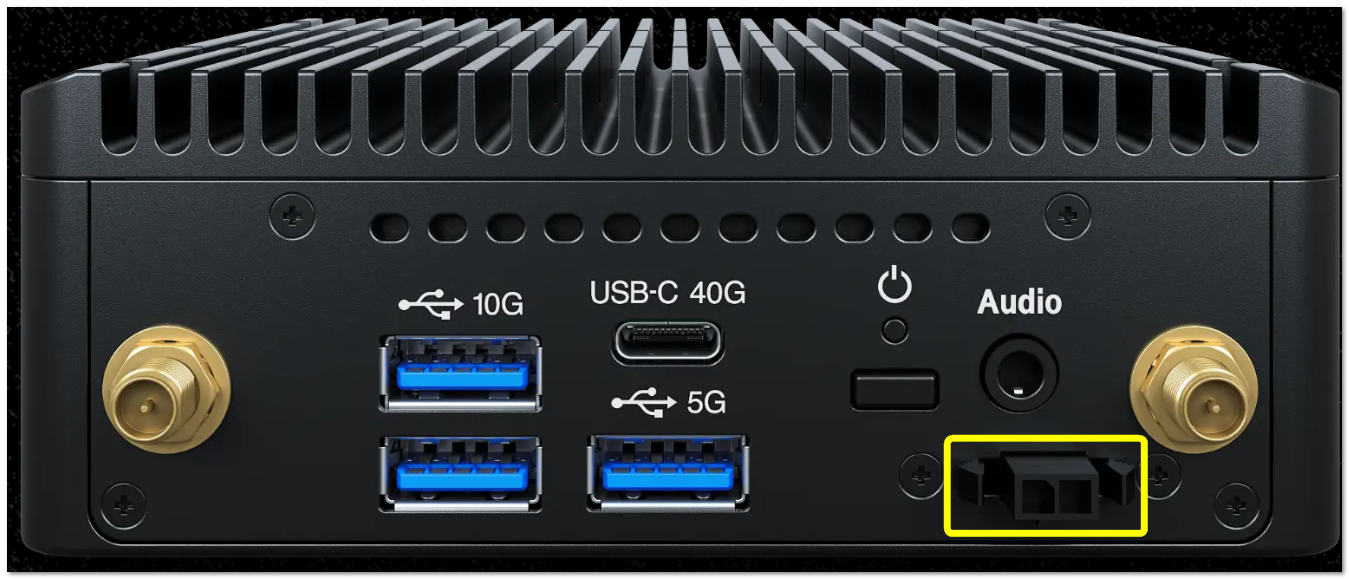

원격 전원 스위치 작동 방식

• 이 포트는 피닉스 커넥터를 사용합니다.

• 전원 제어는 순간적인 드라이 접촉을 사용하여 트리거됩니다.

• 접촉을 잠시 닫으면 전원 버튼을 누르는 것과 같은 효과를 냅니다.

• 외부 전압을 적용해서는 안 됩니다.

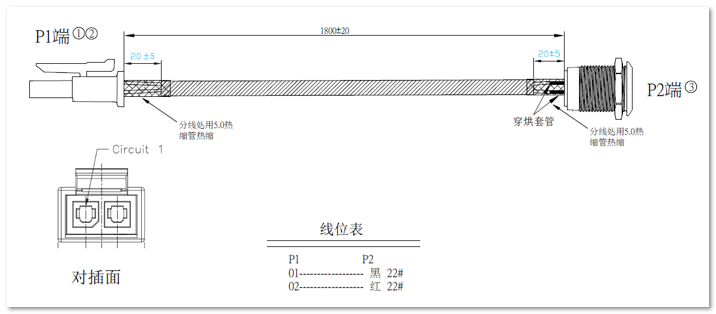

커넥터 세부 정보 및 핀아웃

원격 전원 스위치 커넥터(CN11)는 다음 핀 배정을 사용합니다:

• 핀 1과 핀 2를 순간적으로 단락시켜 시스템 전원을 켜거나 끕니다.

• 권장 누르기 시간: 0.5–1초

• 전원 동작은 BIOS 및 운영 체제 전원 버튼 설정을 따릅니다.

일반적인 사용 사례

• 키오스크 또는 캐비닛에 있는 외부 또는 숨겨진 전원 버튼

• PLC 또는 자동화 시스템에서의 릴레이 기반 제어

• 인클로저 또는 디스플레이와 동기화된 전원 제어

• 물리적 전원 버튼에 접근할 수 없는 설치

고객의 요구 사항이 다양하기 때문에 Elo는 표준 원격 전원 케이블을 제공하지 않습니다. 고객은 특정 설치 요구 사항에 따라 피닉스 커넥터를 배선할 수 있습니다.

Elo IDS 디스플레이와의 통합

Intel이 장착된 Backpack이 호환 가능한 Elo IDS 디스플레이에 장착되면 원격 전원 스위치 포트를 사용하여 디스플레이와 Backpack 간에 전원 제어를 동기화할 수 있으며, 이를 통해 두 장치를 함께 켜고 끌 수 있습니다.

중요한 사용 참고사항

요약

Intel이 장착된 Elo Backpack의 원격 전원 스위치 포트는 피닉스 커넥터와 순간적인 드라이 접촉을 사용하여 시스템 전원을 원격으로 제어하는 간단한 저전압 방법을 제공합니다. 이를 통해 캐비닛, 키오스크 및 Elo 디스플레이 설치에 유연하게 통합할 수 있으며, 주 전원을 전환할 필요가 없습니다.
