Elo Backpack®의 Intel RTC 배터리를 어떻게 교체하나요?

이 문서는 Intel 프로세서가 탑재된 Elo Backpack®의 실시간 클락(RTC) 배터리 교체에 대한 지침을 제공합니다.

ℹ 시작하기 전에
장치를 서비스하기 전에 전원을 끄고 모든 전원 및 주변 장치 케이블을 분리하며, 내부 구성 요소 손상을 방지하기 위해 적절한 ESD(정전기 방전) 보호를 사용하십시오.

Intel이 장착된 Elo Backpack을 깨끗하고 보호된 작업 표면에 놓습니다.
전원 어댑터 고정 나사를 제거한 후 전원 어댑터를 분리합니다.
서피스 마운트 브래킷이 설치되어 있는 경우, 네 개의 장착 나사를 제거하고 브래킷을 분리합니다.
필립스 PH1 드라이버를 사용하여 차대를 고정하는 열다섯(15) 개의 나사를 제거합니다.
상단 커버를 하단 차대에서 조심스럽게 분리합니다.

금속 덮개가 인클로저에 약간 붙어 있을 수 있습니다. 필요하다면, 플라스틱 쐐기 도구를 사용하여 수동으로 들어올리기 전에 덮개의 분리를 부드럽게 시작하십시오.

RTC 배터리 커넥터 또는 배선이 손상되지 않도록 주의하십시오.

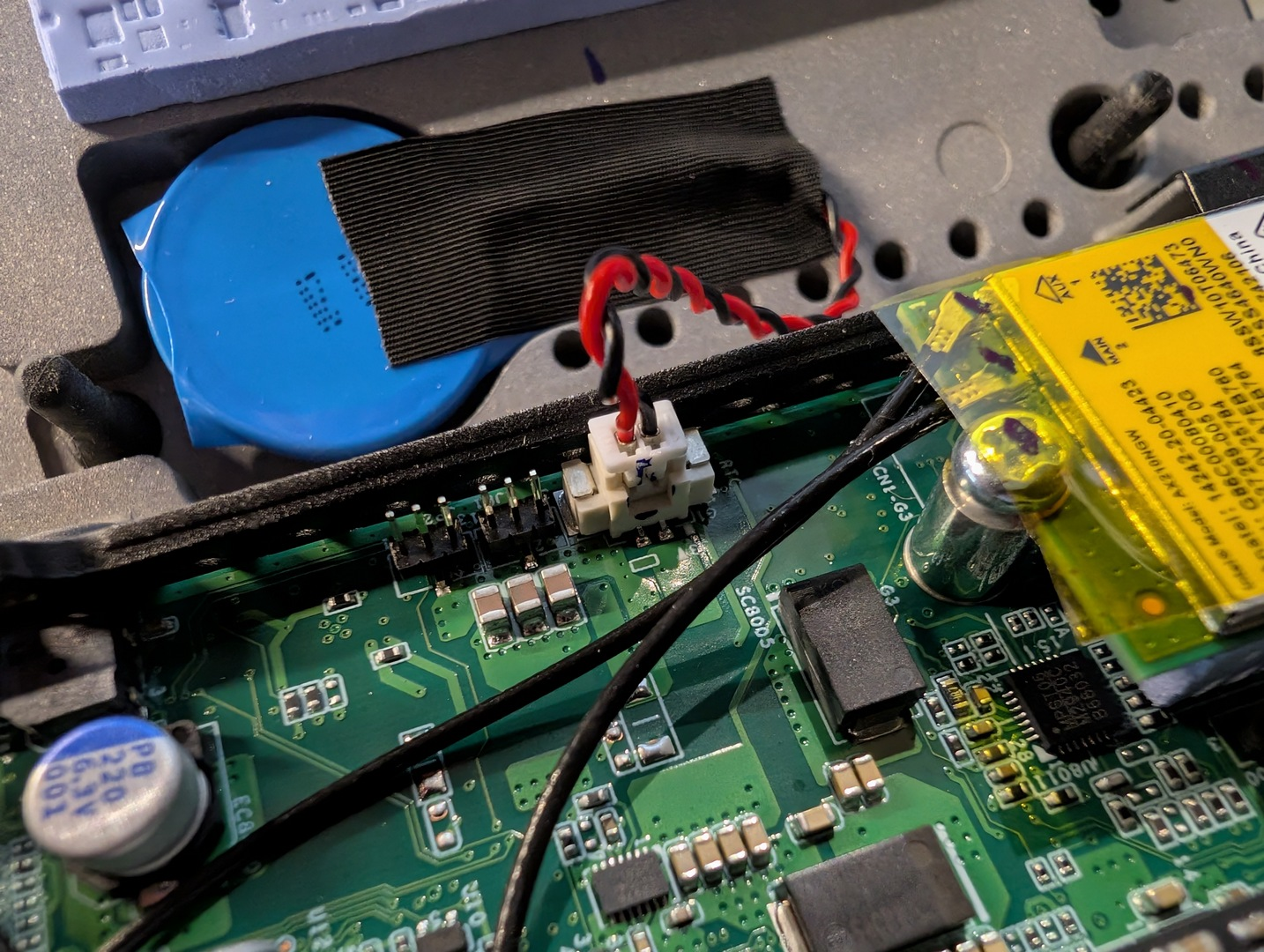

RTC 배터리 커넥터를 시스템 보드에서 분리합니다.
RTC 배터리를 고정하는 검은색 천 테이프를 조심스럽게 벗기고, 배터리를 차대에서 제거합니다.
원래 위치에 CR2450W 고온 동전 망간 산화 리튬 배터리를 설치합니다.
원래의 검은색 천 테이프로 교체 배터리를 고정합니다.
RTC 배터리 커넥터를 시스템 보드에 다시 연결합니다.
분해 단계를 역으로 수행하여 Backpack을 재조립합니다.

⚠ 중요
RTC 배터리는 반드시 동일한 배터리 유형 또는 Elo에서 승인한 동등한 제품으로 교체하십시오: CR2450W 고온 동전 망간 산화 리튬 배터리. 잘못된 배터리 유형을 사용하면 시스템이 잘못 작동하거나 손상될 수 있습니다.

💡 팁
RTC 배터리를 교체하면 배터리가 완전히 방전된 경우 시스템의 날짜, 시간 및 BIOS 설정이 초기화될 수 있습니다. 교체 후 BIOS 구성 및 시스템 시계를 확인하십시오.
