Dit artikel biedt de stappen om de Magtek MSR te configureren

Programmeerinformatie en tools voor MagTek MSR's en MagTek's USB Swipe en Insert Reader utility. Deze utility stelt een gebruiker in staat om commando's te verzenden die de configuratie van het apparaat wijzigen voor zowel de USB HID als de toetsenbordemulatie (Versleuteld en Niet-Versleuteld) MSR's. De onderstaande informatie is ook beschikbaar in een .pdf die aan dit kennisartikel is gehecht.

Benodigde Tools

• MagTek MSR
• Computer met Windows 7 of hoger
• MagTek USB Swipe & Insert Reader – PN99510026
  • Deze utility werkt voor Versleutelde MSR's en Niet-Versleutelde MSR's:
  • De bovenstaande MagTek utility is ook te vinden in de AIO-peripheral driver packs, en in de peripheral map van een AIO.

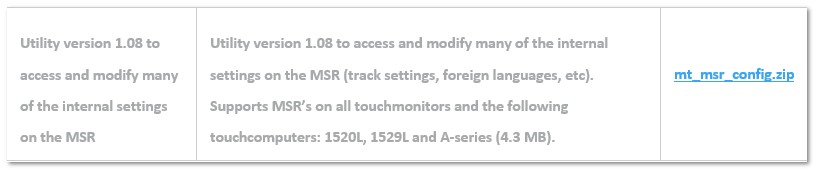

• Er is ook een MSR-configuratietool versie 1.08 vermeld op de Elo Download-pagina, echter, deze ondersteunt alleen de Niet-Versleutelde MSR's:

MSR Informatie
Niet-Versleutelde MSR's (Monitor MSR's)

• Elo PN's: E500356, E177037, + meer.
• ‘MagTek PN's: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

Versleutelde MSR's (X Series, E Series, I Series, PayPoint, Elo POS)

• Elo PN's: E001002, E122229
• PN's: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (met SureSwipe Fabrieksinstellingen): 0801/0011
• VID/PID HID (SureSwipe Uitgeschakeld): 0801/0002
• VID/PID KB: 0801/0001

Procedure

1. Download en installeer de USB Swipe & Insert reader applicatie, PN99510026. Dit zal een pictogram op uw bureaublad maken met de naam 'MagTek USB MSR.'

2. Dubbelklik op het 'MagTek USB MSR pictogram om de applicatie te starten.

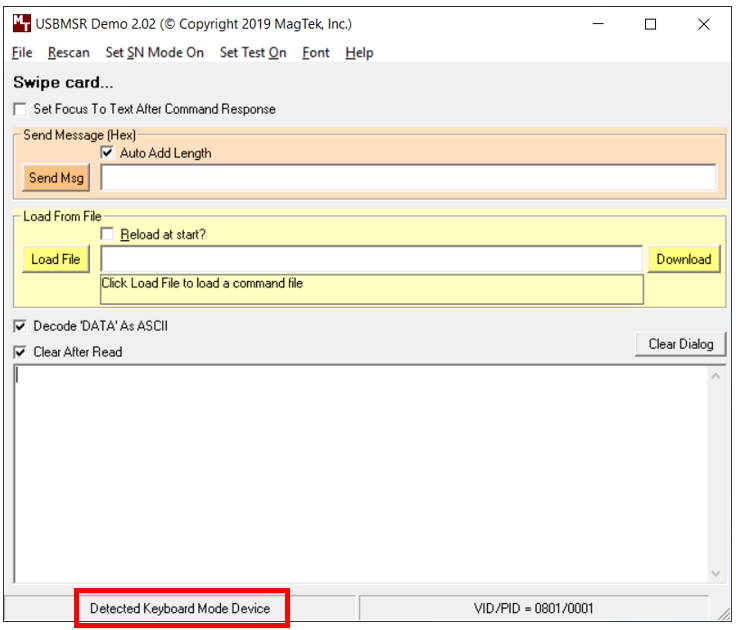

3. De applicatie zal openen en een verbonden MSR identificeren in de Keyboard-modus of HID. Screenshot hieronder toont Keyboard Mode Device gedetecteerd:


4. U kunt commando's verzenden door het commando handmatig in te voeren in de “Send Msg”. U kunt ook een door MagTek geleverde of door een gebruiker aangemaakt tekstbestand downloaden door te selecteren “Load File”.

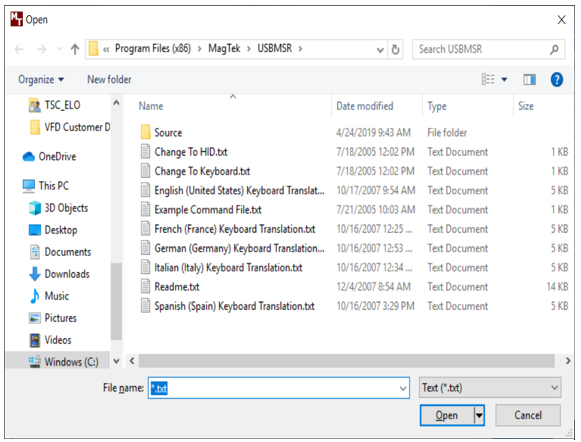

5. Door MagTek geleverde tekstbestanden zijn hieronder vermeld:

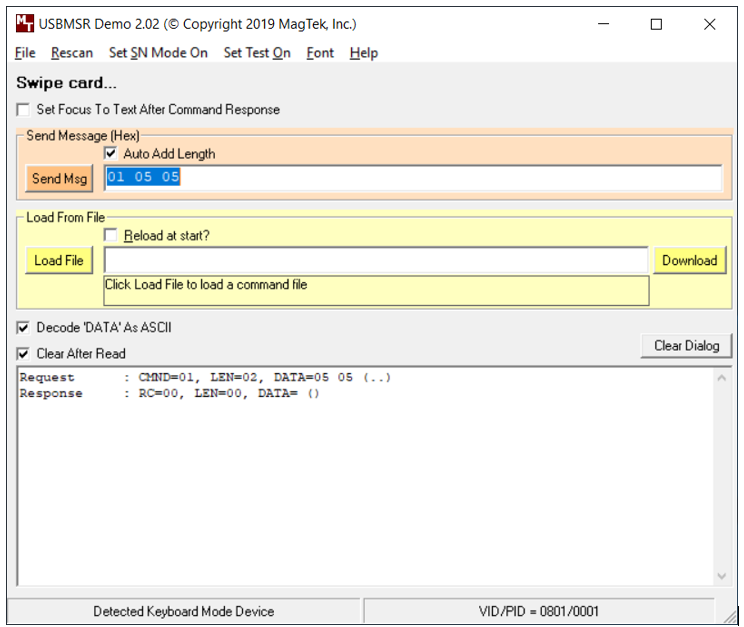

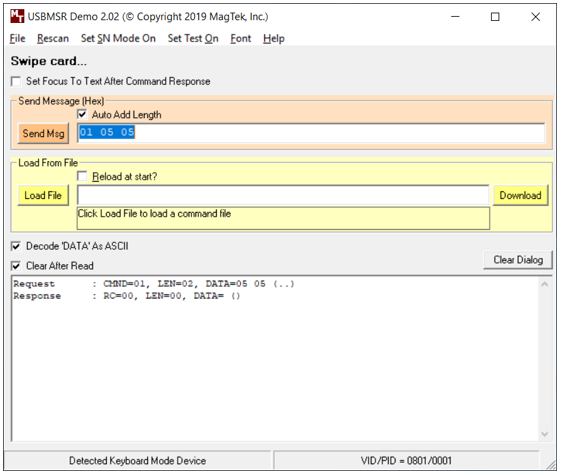

6. Om handmatig een commando te verzenden, moet u het commando typen in de “Send Msg” regel, selecteer Auto Add Length, en klik verzend.  In dit voorbeeld wordt een commando verzonden om Track 1 en Track 2 alleen te lezen:



7. Na het verzenden van enige commando's, moet u verzenden 02 om de spanning naar de MSR te cyclusen en veranderingen op te slaan. Het apparaat zal opnieuw worden gedetecteerd door de utility na het verzenden van 02.

8. Om te verifiëren dat uw wijzigingen zijn doorgevoerd, kunt u een query commando verzenden.  Om te zien welke trackgegevens zijn ingesteld op een Versleutelde MSR, verzend 00 05.  In het onderstaande voorbeeld geeft de reactie aan DATA=05, wat alleen track 1 en 2 is:



9. Hieronder staan gemeenschappelijke commando's voor elke versie van de MSR.  Alle commando's moeten in HEX zijn. Als u aanvullende programmering nodig heeft, moet u verwijzen naar de MagTek Technische Referentiedocumenten.

Handleidingen en Ascii tabel downloadlinks hieronder:

• HID: HID99875320-6.01.pdf
• Toetsenbordemulatie: KB99875321-10.01.pdf
• Versleuteld: 99875475-10.01.pdf
• ASCII Tabel: ASCII Table.txt

Algemene Commando's

Versleutelde MSR

Haal serienummer commando op:  00 03

Haal beveiligingsniveau op:  15

Verander naar KB/HID

• KB:  01 10 01
• HID: 01 10 00

MSR Activeer Track SET Commando's (zelfde property ID voor KB en HID):

• Alle tracks (standaard) 01 05 95
• Track 1 alleen: 01 05 01
• Track 2 alleen: 01 05 04
• Track 1 & 2: 01 05 05

Verwijder alle Sentinels: 01 14 03

Om individuele Start/Stop Sentinels te verwijderen:

• Om de Start Sentinel van Track 1: te verwijderen, verzend 01 24 00, wacht dan 15 seconden en verzend 02 om de MSR te resetten.
• Om de Start Sentinel van Track 2 te verwijderen: verzend 01 25 00, wacht dan 15 seconden en verzend 02.
• Om de Eind Sentinel van alle tracks te verwijderen: verzend 01 2B 00, wacht dan 15 seconden en verzend 02.

CR na elke track (standaard is CR na alle Gegevens): 01 21 8D

Verwijder CR: 01 22 00

Polling Snelheid (standaard is 1 milliseconde): 10 Milliseconden 01 02 0A

Reset de MSR naar fabrieksinstellingen: Dynamag Default Levels 2.txt

Niet-Versleutelde MSR (KB/HID)

Haal serienummer commando op: 00 01

Verander naar KB/HID

• KB:  01 10 01
• HID: 01 10 00

MSR Activeer Track SET Commando's

HID MSR Activeer Track SET Commando's:

• Track 1 Gegevens alleen: 01 04 01
• Track 2 Gegevens alleen: 01 04 04
• Track 1 & 2 alleen: 01 04 05
• Track 1, 2, & 3: 01 04 95

KB MSR Activeer Track SET Commando's:

• Track 1 Gegevens alleen: 01 03 01
• Track 2 Gegevens alleen: 01 03 04
• Track 1 & 2 alleen: 01 03 05
• Track 1, 2, & 3: 01 03 95

Verwijder alle Sentinels: 01 04 00

Om individuele Start/Stop Sentinels te verwijderen (KB Modus alleen):

• Verwijder Track 1 Start Sentinel (Standaard “%”): 01 14 00
• Verwijder Track 2 Start Sentinel (Standaard “;”): 01 15 00

Verwijder Eind Sentinel (Standaard “?”): 01 16 00

CR na elke track (standaard is CR na alle Gegevens): 01 05 8D

Verwijder CR: 01 05 00

Reset de MSR naar fabrieksinstellingen: FC 55 AA

Om wijzigingen naar de MSR op te slaan: Na het verzenden van enige van de bovenstaande programmeercommando's, moet u 10 seconden wachten en 02 verzenden om de MSR te resetten.
