Dit artikel biedt stappen voor het monteren van de MSR op de Elo 1523L Desk Top Monitor.
Raadpleeg de onderstaande stappen voor het installeren van de MSR op een Elo 1523L of 1723L monitor. Daarnaast is de Quick Install Guide (QIG), inbegrepen in de doos met onderdeel #E628912: ELO-MSR-1523L 1723L-BL-R, voor verdere referentie.

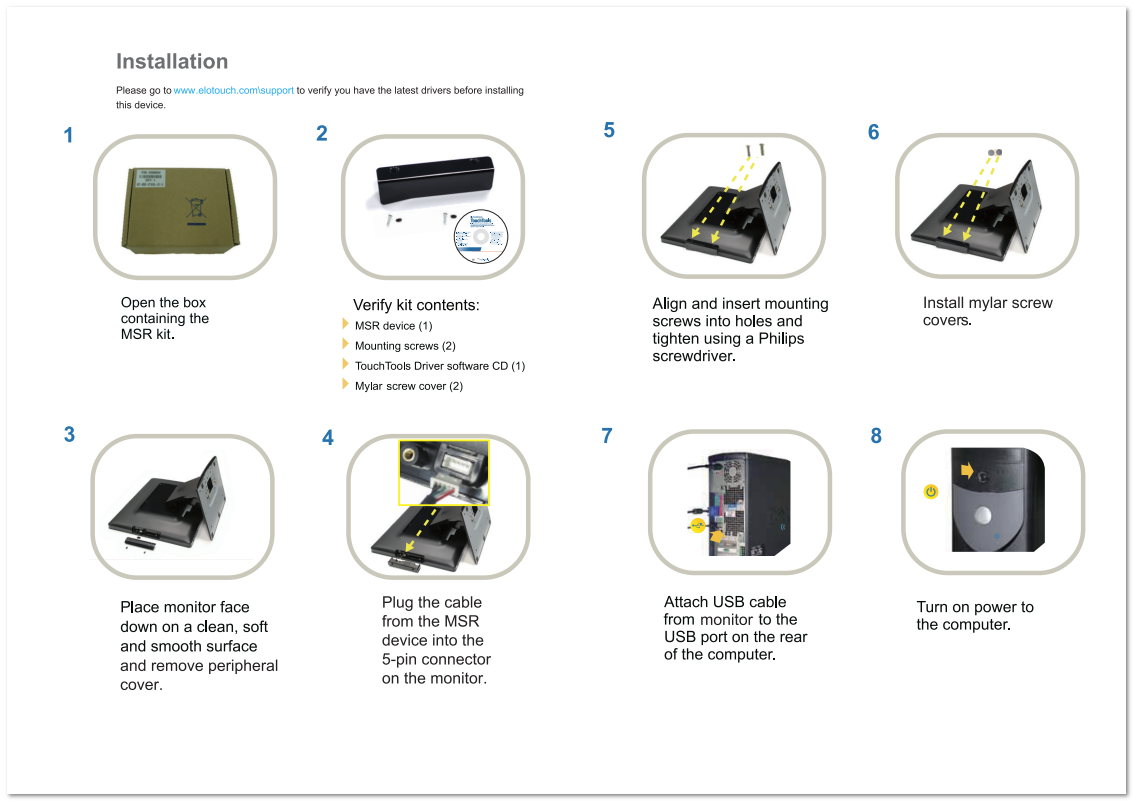

Stappen
-
Plaats de monitor met het scherm naar beneden op een schone, zachte en gladde ondergrond om het scherm te beschermen.
-
Verwijder de perifere deksel van de monitor.
-
Verbind de 5-pins connector van de MSR (Magnetische Stripscanner) met de bijbehorende 5-pins stekker op de monitor.
-
Uitlijnen van de twee Philips montagemschroeven met de aangewezen gaten en deze bevestigen met een schroevendraaier.
-
Breng de mylar schroefdeksels aan over de schroeven om de montage te voltooien.
-
Ten slotte, sluit de USB-kabel van de monitor aan op een beschikbare USB-poort op de computer.
Op dit punt zou de MSR volledig operationeel moeten zijn.

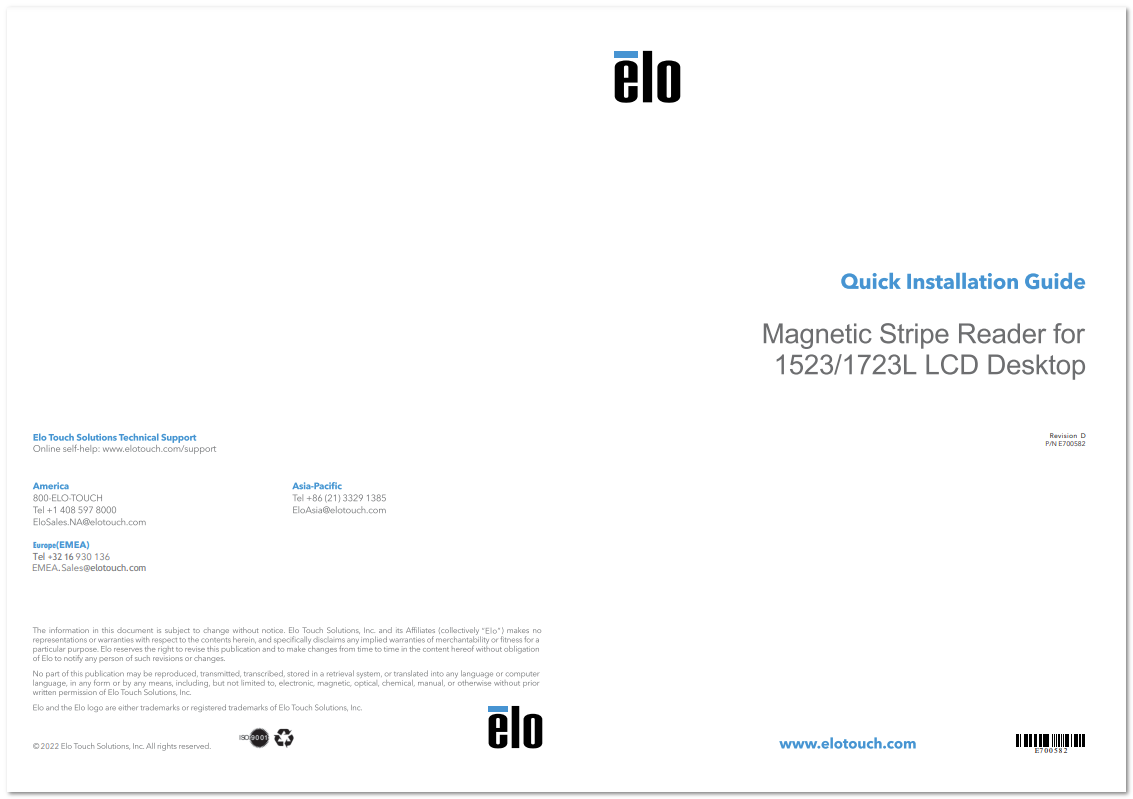

Quick Install Guide
