Dit artikel biedt de .pdf voor de vervangingsprocedure van Legacy E-Series RAM

De volgende hardware is nodig:

• Vlakke beschermende ondergrond
• Elo E-Series AIO Touchcomputer
• Kleine Philips-schroevendraaier
• Vervangend RAM-module (vervangbaar tot maximaal 4GB, SODIMM DDR3L-1333)

Stappen

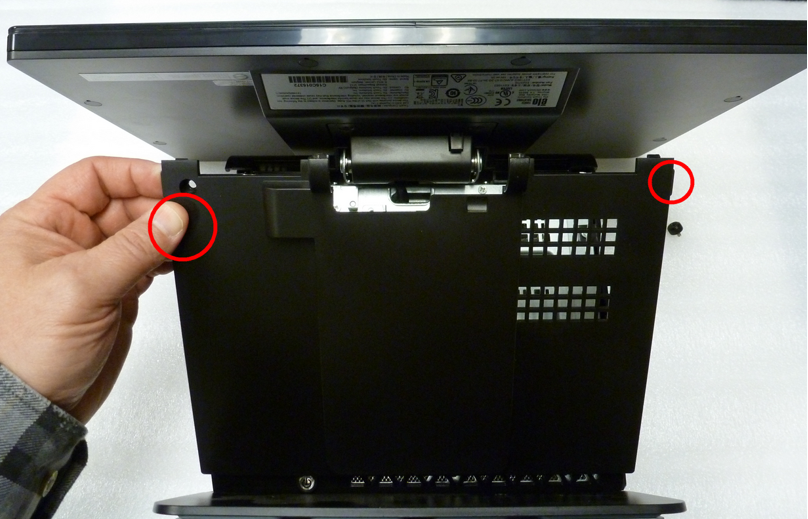

1. Met de E-Series met de achterkant naar beneden op een vlakke beschermende ondergrond, trek omhoog aan de twee zijtabs om de voorste plastic beschermkap te verwijderen. (Als de kap met een schroef is vastgezet, gebruik dan de Philips-schroevendraaier om deze te verwijderen).

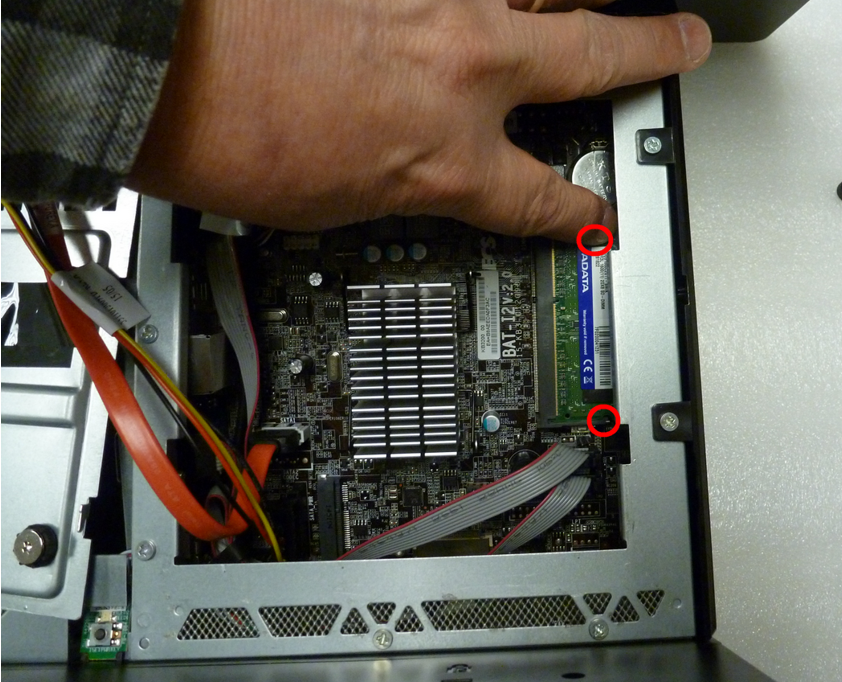

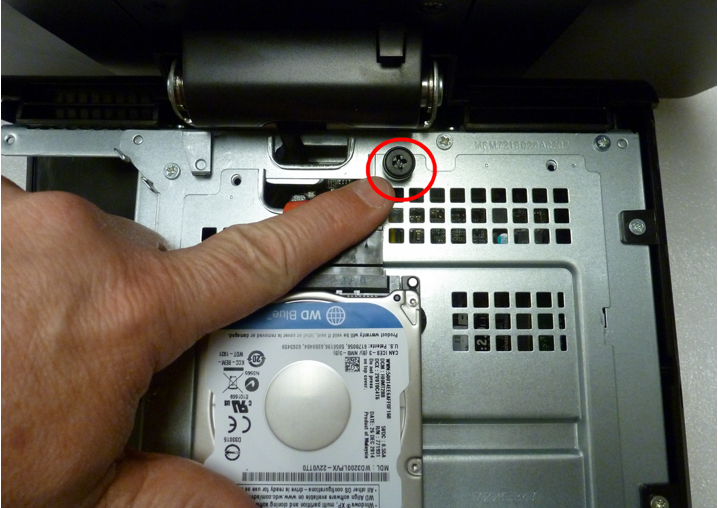

2. Gebruik je vingers of de Philips-schroevendraaier om de grote zwarte schroef te verwijderen die de voorste metalen plaat vasthoudt.

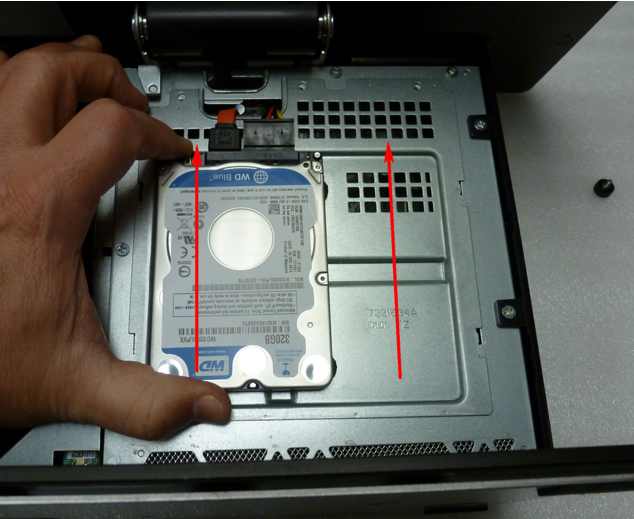

3. Grijp de HardDrive en duw in opwaartse richting om de voorste metalen plaat van de eenheid los te maken.

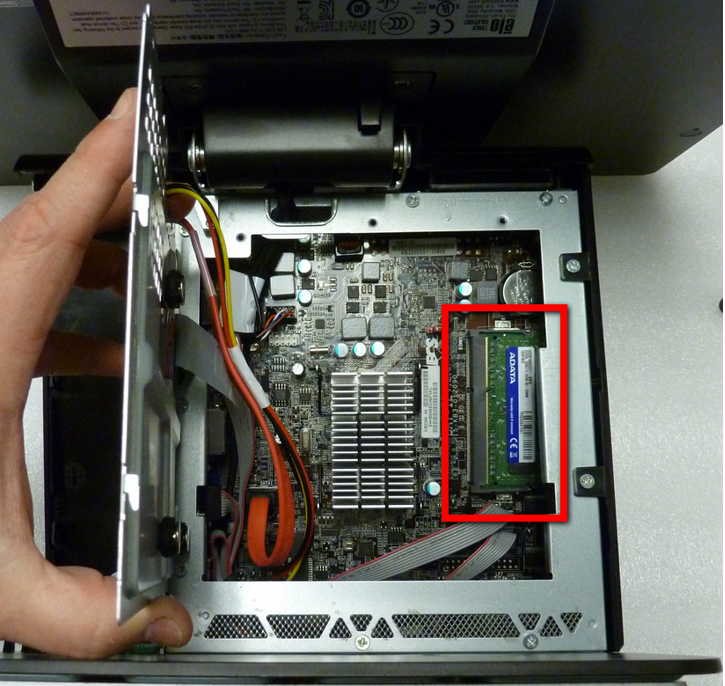

4. Til de voorste metalen plaat van de eenheid om toegang te krijgen tot de RAM-module.

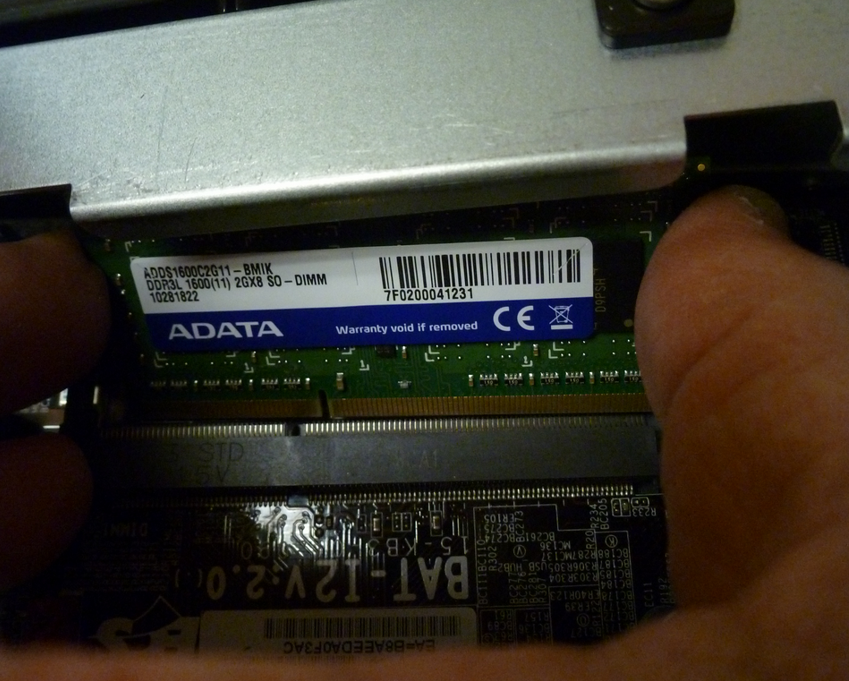

5. Gebruik je vingers om de RAM-beveiligingsclips naar buiten te duwen om de RAM-module los te maken. De RAM zal naar boven springen zodra deze volledig is losgemaakt.

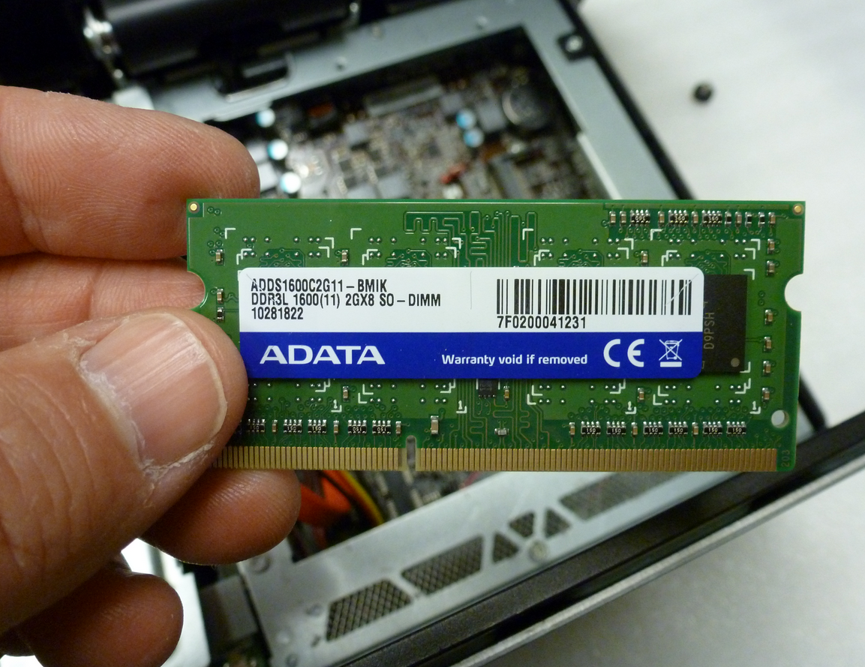

6. Til de RAM-module uit de eenheid.

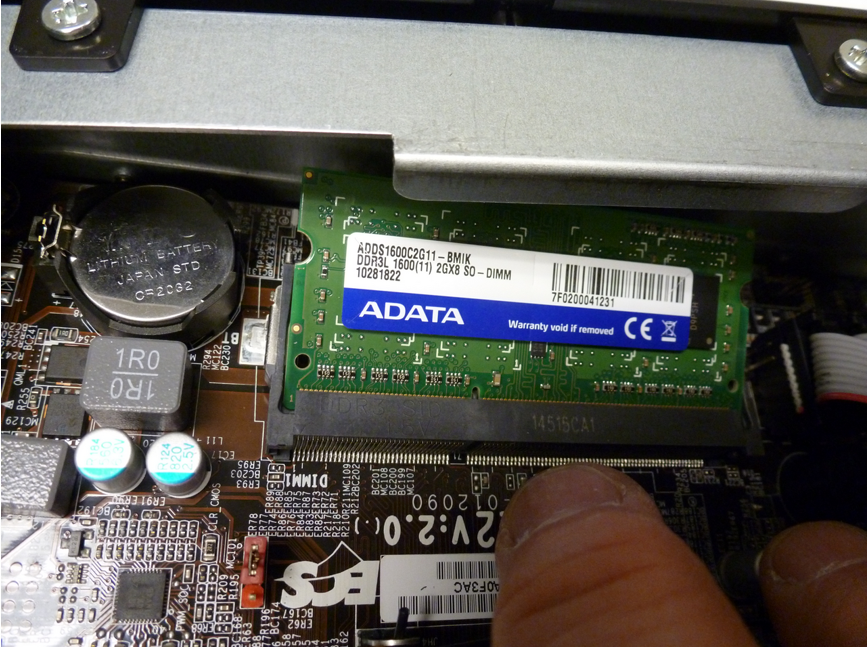

7. Vervang of voeg het RAM-geheugenmodule toe met compatibel RAM.

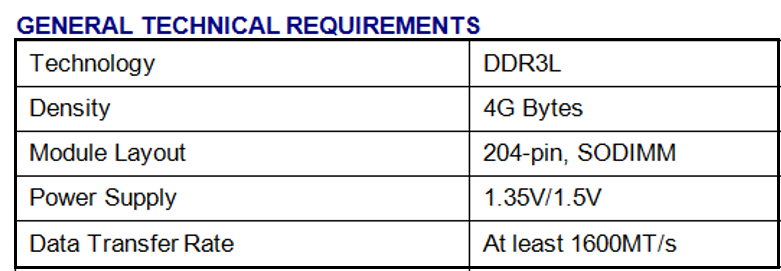

• OPMERKING: RAM moet DDR3L (laag voltage) zijn. Standaard DDR3 zal niet werken in deze eenheid, het moet laag voltage zijn. Maximale geheugen met 1 beschikbare sleuf; vervanging voor enkele, vooraf geïnstalleerde geheugenmodule. Vervangbaar tot maximaal 4GB, SODIMM DDR3L-1333.
