Dit artikel beschrijft hoe u toegang krijgt tot het geheugen (RAM) voor het Elo E-Series 2 POS-systeem

De E-Series 2-systemen zijn uitbreidbaar tot maximaal 8GB (4GB in de eerste sleuf en 4GB in de tweede sleuf).

Geheugen Specificaties

• Standaardconfiguratie voor Geheugen (RAM) op EloPOS-systemen:
  • 4GB 2666MHz DDR4 SO-DIMM op 1 van de 2 sleuven

Geheugen Onderdeelnummer

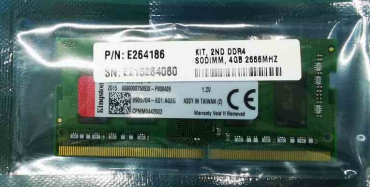

• 4GB 2666 MHz DDR4 Geheugen SO-DIMM - Elo P/N: E264186
  • (Uitbreidbaar tot maximaal 8GB op 2 sleuven)

Geteste Geheugenmodules:

• Smart Modular Technologies: ST5126SO451693-SC

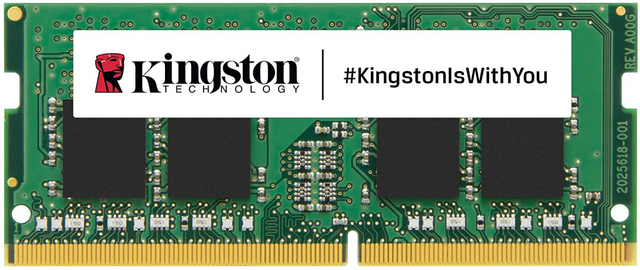

• Kingston: CBD26D4S9S1KC-4

Stappen
Om toegang te krijgen tot het geheugen (RAM), volg de onderstaande stappen:

1. Koppel stroom los van het apparaat en leg met de voorkant naar beneden op een beschermend oppervlak.

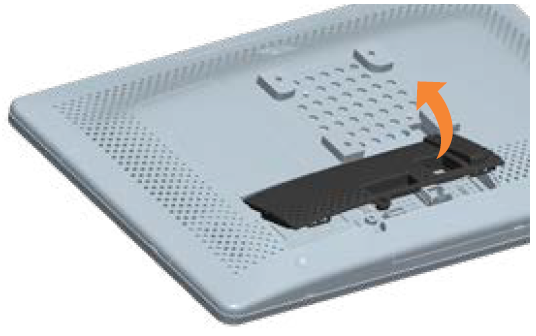

2. Verwijder en bewaar de Philipps schroef en het onderpaneel.

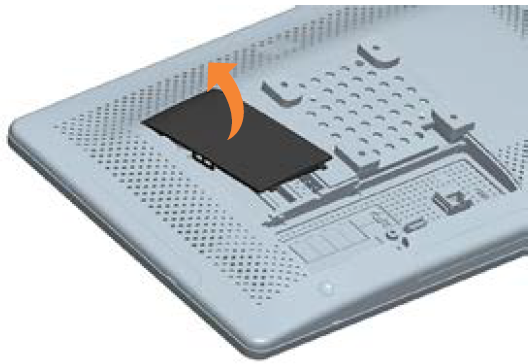

3. Verwijder en bewaar DDR-deksel.

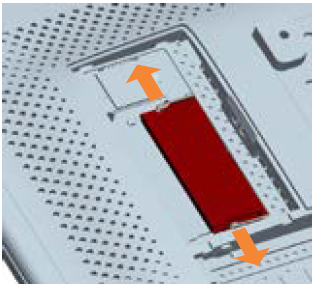

4. Om bestaande geheugmodules te verwijderen, trek de tabs aan elke zijde naar buiten en de module zal omhoog komen.

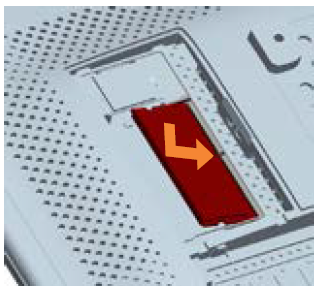

5. Plaats de eerste geheugenmodule in de achterste sleuf onder een hoek en druk naar beneden om het op zijn plaats te vergrendelen. Ver замен DDR-deksel en kabeldeksel.

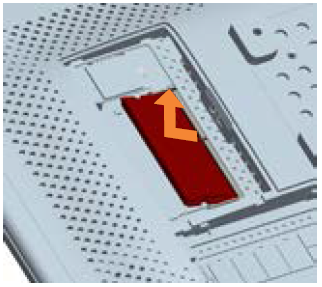

6. Plaats de tweede geheugenmodule in de achterste sleuf onder een hoek en druk naar beneden om het op zijn plaats te vergrendelen. Vervang DDR-deksel en kabeldeksel.
