Dit artikel legt uit hoe u de firmware op het ET6553L touchscreen kunt bijwerken
Volg de onderstaande stappen om de firmware op ET6553L touchscreens bij te werken:
Zie bijgevoegd updatehulpmiddel en firmwarebestand
Dit document beschrijft het proces om de firmware van de aanraakcontroller op de ET6553L bij te werken met behulp van de eGalax softwaretool, MP600674.
Sommige units kunnen gebroken lijnen vertonen tijdens het tekenen of slepen over het scherm. Het probleem kan intermitterend zijn en moeilijk te reproduceren tijdens testen. Om dit te verhelpen, moeten alle units met oudere versies van de controllerfirmware, versie 07_T1, worden bijgewerkt naar de huidige versie 09 of later.
|
Toepasbare Onderdeelgroepen |
Toepasbare Onderdeelnummer(s) |
Toepasbare Onderschrijving(en) |
|
IDS03 |
E914767 |
ET6553L-2UWA-0-MT-ZB-GY-G |
|
IDS03 |
E215435 |
ET6553L-2UWA-1-MT-ZB-GY-G |
1. Hulpmiddelen:
1. PC met Windows OS (Windows 7/ Windows 10)
2. USB Type A naar B-kabel
3. Touch Controller Firmwarebestand - E131176 S/W, PCFG FILE, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)
4. Firmware laadingshulpmiddel - MP600674 TEST TOOL, PCAP TOUCH CONTROLLER, CTR-8351XX, VOOR E555516 ET6553L (EGALAX softwaretool)
5. USB stick (optioneel)
2. Bijwerkprocedure:
1. Zet de map MP600674 (EGALAX softwaretool) op de testcomputer
2. Verbind de PC met de monitor (via USB; apparaat moet ingeschakeld zijn)
3. Open de map genaamd Test Tool_PCFG0056v09

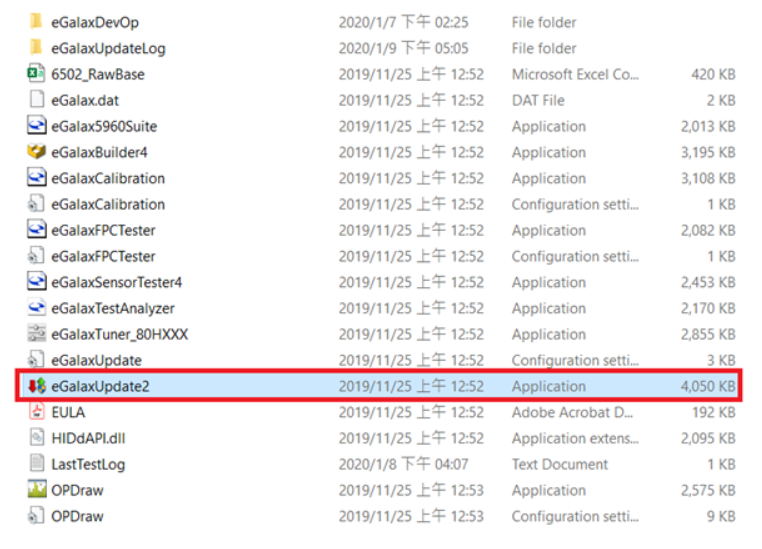

d. Dubbelklik op de "eGalaxUpdate2.exe" om het updateproces te starten.

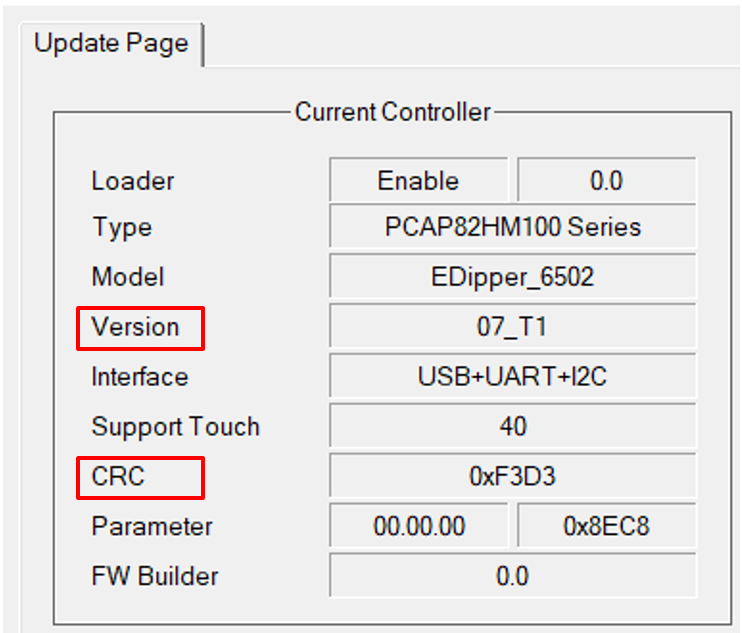

Controleer of de controller versie 07_T1 is en CRC is 0xF3D3.
e. Controleer of de controller versie 07_T1 is en CRC is 0xF3D3.
1. Als ja, ga verder met de volgende stap
2. Als de versie 09 is en CRC 05x59A7, hoeft de FW niet te worden bijgewerkt. De unit kan worden teruggebracht in de verpakking.

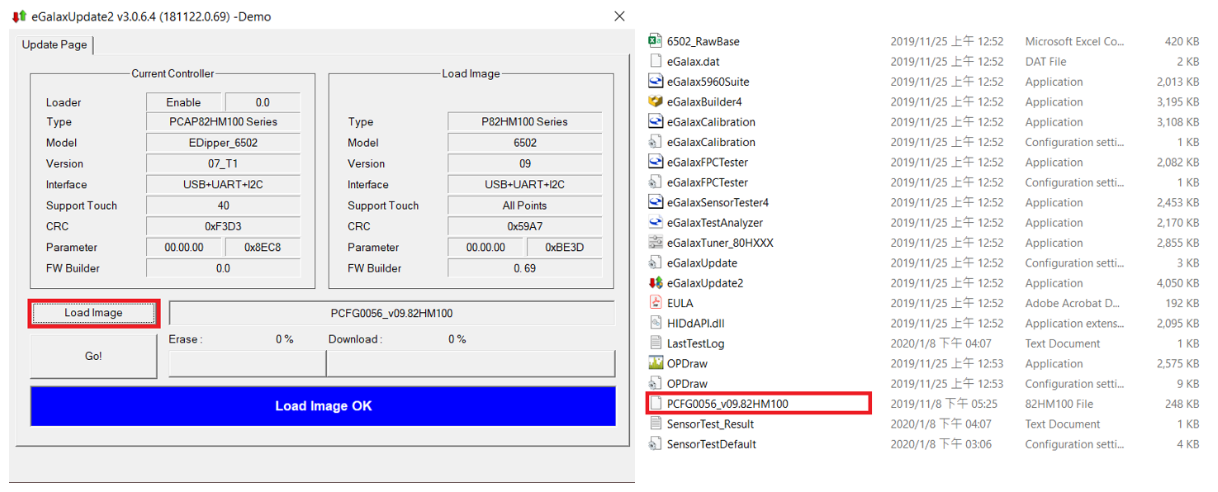

f. Klik op afbeelding laden, selecteer dan het firmwarebestand PCFG0056_v09.82HM100. Controleer of afbeelding laden OK is.

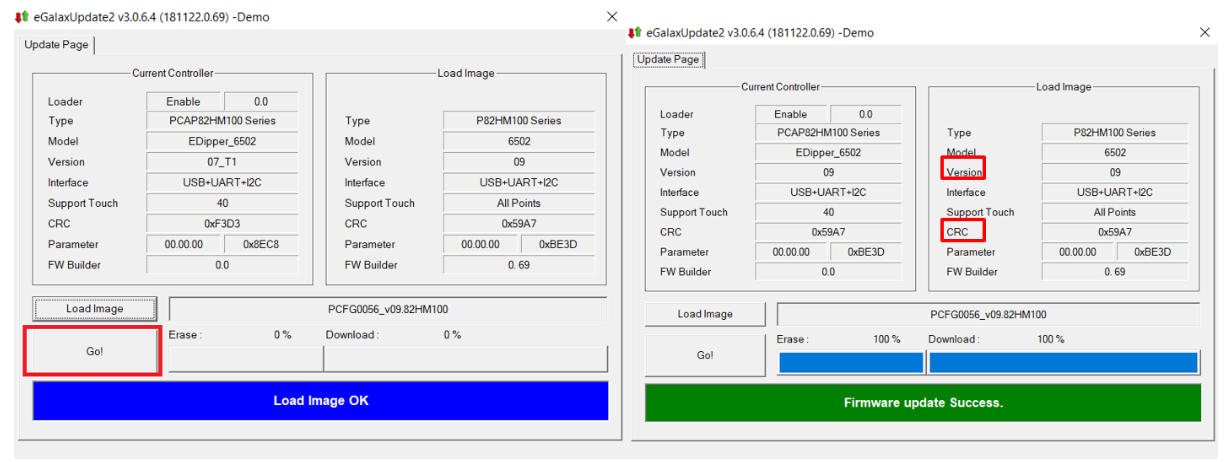

g. Klik op Ga!
1. Het programma toont een reeks schermen. Zodra het klaar is, controleer het volgende:
1. Firmware-update Succes, Versie (09) en CRC ( 05x59A7)
2. Als het is gelukt, sluit het programma en ga door naar stap H
3. Als het laden niet is gelukt, herhaal de stappen E-G
h. Zet de unit uit en voer standaard aanraaktests uit. Als deze slaagt, schakel de unit uit en verpak deze opnieuw.
