Hoe het systeem BIOS en Intel® ME-firmware op de Elo Backpack met Intel® bij te werken

Doelgroep: Publiek / Elo Klanten, IT-beheerders, Field Technici & Integrators

Artikeltype: Firmwareprogrammering, Moederbordonderhoud & BIOS-flitsprocedures

⚠️ Belangrijke firmware-opmerking:

Onder normale omstandigheden is een BIOS-update niet vereist tenzij aanbevolen door de Elo Technische Ondersteuning om een specifieke hardwareanomalie op te lossen of nieuw vrijgegeven functies in te schakelen.

Kritieke regel: Zorg voor ononderbroken AC-voeding tijdens het updateproces. Schakel het apparaat niet uit, reset het niet en haal de stekker er niet uit terwijl de firmwareprogrammering plaatsvindt, aangezien dit permanente EEPROM-corruptie kan veroorzaken.

Dit artikel biedt stapsgewijze instructies voor het bijwerken van de Systeem BIOS en Intel® Management Engine (ME) firmware op de Elo Backpack® met Intel (Windows/Intel-architectuur) met behulp van het op Windows gebaseerde AMI Firmware Update (AFUWIN) hulpprogramma.

Vereisten & Firmware-download

Download het specifieke BIOS/ME-firmwarepakket dat gevalideerd is voor uw Elo Backpack-model van het officiële portaal:

👉 Officiële Firmware Repository:
Elo Backpack met Intel BIOS Firmware Downloadportaal

Component	Details
Flits-hulpprogramma	AMI Firmware Update-hulpprogramma voor Windows (`AfuWin64.zip`)
Firmware-afbeeldingsbestand	Elo-gecertificeerd BIOS-binaire bestand (bijv. `B245.20A` of nieuwer)
Operationele omgeving	Windows 10 / Windows 11 met Administrator rechten

Stapsgewijze BIOS- & ME-updateprocedure

Fase 1: Schakel Intel ME Firmware Re-Flash in BIOS-instellingen in

Verbind een USB-toetsenbord, schakel de Elo Backpack met Intel in en druk herhaaldelijk op de Del toets tijdens het opstarten om het BIOS Setup-hulpprogramma te openen.
Navigeer naar het volgende pad:
Geavanceerd > PCH-FW-configuratie > Firmware-updateconfiguratie

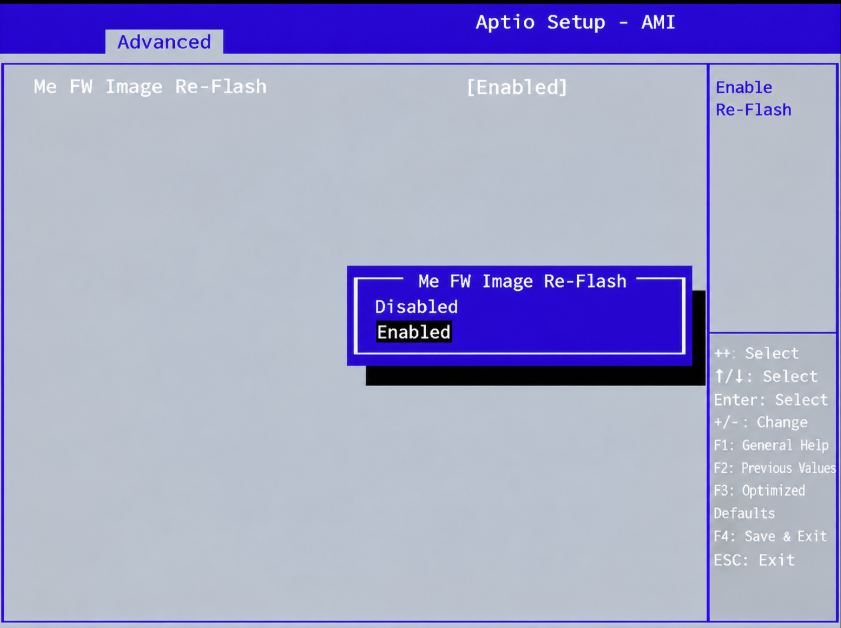

Zoek de instelling Me FW Image Re-Flash en wijzig deze in [Inschakelen]:
Navigeer naar het tabblad Opslaan & Afsluiten, selecteer Wijzigingen opslaan en opnieuw starten en laat het systeem opnieuw opstarten naar Windows.

Fase 2: Voer firmwareprogrammering uit in Windows

Pak het archief van het AfuWin64.zip flits-hulpprogramma uit op uw lokale schijf (bijv. C:\BIOS_Update\).
Kopieer het nieuwe binaire bestand van de BIOS-firmware (bijv. B245.20A) rechtstreeks in dezelfde map als AFUWINx64.exe.
Open Opdrachtprompt als Administrator:
- Klik op het Windows-startmenu, typ cmd, klik met de rechtermuisknop op Opdrachtprompt en selecteer Als administrator uitvoeren.
Verander van map (cd) naar uw flits-hulpprogramma-map:

cd C:\BIOS_Update

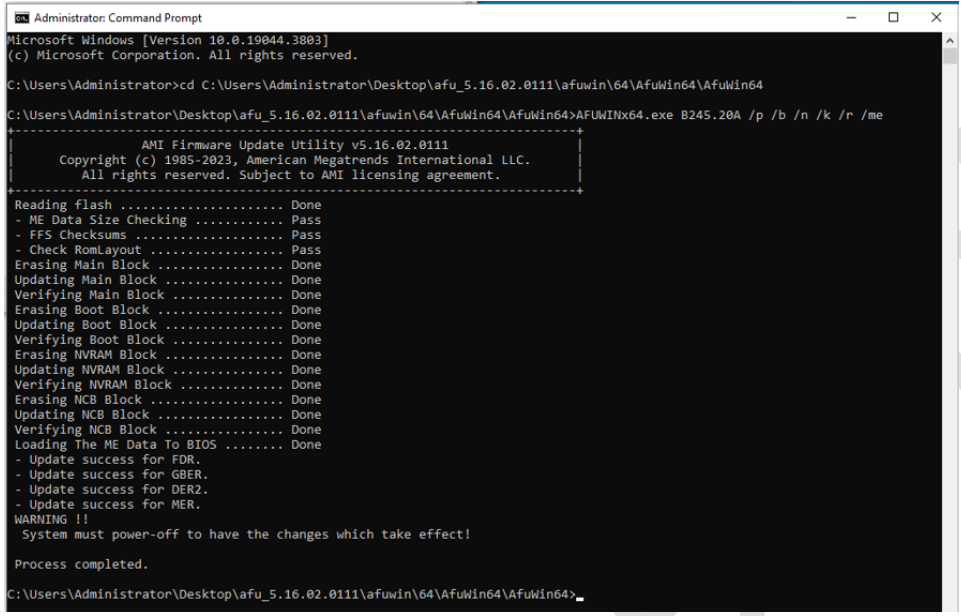

Voer het flitscommando uit (vervang B245.20A door uw werkelijke bestandsnaam als deze anders is):

AFUWINx64.exe B245.20A /p /b /n /k /r /me

(Parameter uitleg: /p programmeer hoofd BIOS, /b programmeer opstartblok, /n programmeer NVRAM, /k programmeer niet-kritieke blokken, /r behoud SMBIOS UUID/sleutels, /me programmeer Intel ME-regio.)

Fase 3: Systeemherstart & Versiebeverificatie

Zodra het hulpprogramma een succesvolle voltooiingsstatus weergeeft, herstart het systeem. Het systeem zal een geautomatiseerde secundaire initialisatiecyclus uitvoeren tijdens de herstart om de ME-firmware toe te passen.
Druk tijdens het opnieuw opstarten op Del om het BIOS-instellingenmenu te openen.
Controleer onder de tabs Hoofd en Geavanceerd of de BIOS-versie en ME-firmwareversie de nieuw geïnstalleerde build-nummers weergeven.

✔ Aanbeveling na de update: Navigeer naar Opslaan & Afsluiten > Standaardherstellen (F9), selecteer Wijzigingen opslaan en opnieuw starten, en configureer opnieuw eventuele aangepaste opstartapparaatprioriteiten of stroomopties voor randapparatuur die nodig zijn voor uw implementatie.
