Dit artikel legt uit hoe u de toetsenbordindeling configureert voor een Elo Magnetic Stripe Reader (MSR) die werkt in Keyboard Emulation-modus. Toetsenbordindeling zorgt ervoor dat kaartgegevens correct worden geïnterpreteerd bij gebruik van niet-Engelse toetsenbordindelingen. Er zijn drie configuratiemethoden beschikbaar, waarbij de EloMSR-hulpprogramma de aanbevolen optie is voor de meeste gebruikers.
ℹ Overzicht
Toetsenbordindeling verandert hoe de MSR kaartgegevens vertaalt naar toetsenbordtekens. Als uw computer een andere taal dan Engels gebruikt, moet u mogelijk de MSR configureren zodat deze overeenkomt met uw toetsenbordindeling.
Toetsenbordindeling verandert hoe de MSR kaartgegevens vertaalt naar toetsenbordtekens. Als uw computer een andere taal dan Engels gebruikt, moet u mogelijk de MSR configureren zodat deze overeenkomt met uw toetsenbordindeling.
Wanneer moet ik toetsenbordindeling gebruiken?
Configureer toetsenbordindeling als:
- Uw computer een niet-Engelse toetsenbordindeling gebruikt.
- Kaartgegevens onjuiste of onverwachte tekens bevatten na het swipen.
- U systemen buiten de Verenigde Staten implementeert.
- U de MSR wilt afstemmen op een regionale toetsenbordindeling.
⚠ Belangrijk
Toetsenbordindeling is alleen van toepassing op de Keyboard Emulation-modus. HID- en USB-HID-configuraties vereisen geen toetsenbordindeling.
Toetsenbordindeling is alleen van toepassing op de Keyboard Emulation-modus. HID- en USB-HID-configuraties vereisen geen toetsenbordindeling.
Beschikbare configuratiemethoden
| Methode | Beschrijving | Aanbevolen |
|---|---|---|
| Methode 1 | Gebruik het EloMSR-hulpprogramma en laad een vooraf gedefinieerd taalscript. | ✔ Ja |
| Methode 2 | Laad een van de voorbereide toetsenbordindelingsscripts. | Voor gevorderde gebruikers |
| Methode 3 | Programmeert elk ASCII-teken handmatig. | Alleen voor engineering |
Downloads
EloMSR Configuratie Hulpprogramma
📦 Download EloMSR Configuratie Hulpprogramma
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
Toetsenbordindelingsscripts
📦 Download Toetsenbordindelingsscripts
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
ASCII Programmeerdocumentatie
📦 Download ASCII Programmeerdocumentatie
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
Configureer toetsenbordindeling met EloMSR
- Download en pak std_msr_config.zip uit.
- Start EloMSR.exe.
- Sluit de MagTek USB Magnetic Stripe Reader aan op de computer.

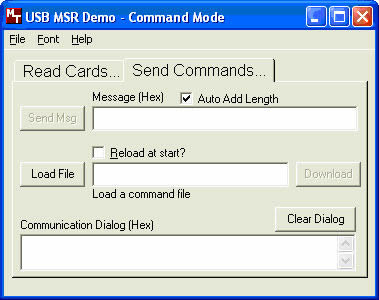

- Selecteer het tabblad Send Commands.
- Klik op Load File.
-
De standaardlocatie van het script is:
C:\Program Files\MagTek\MagTek USBMSR 1.07

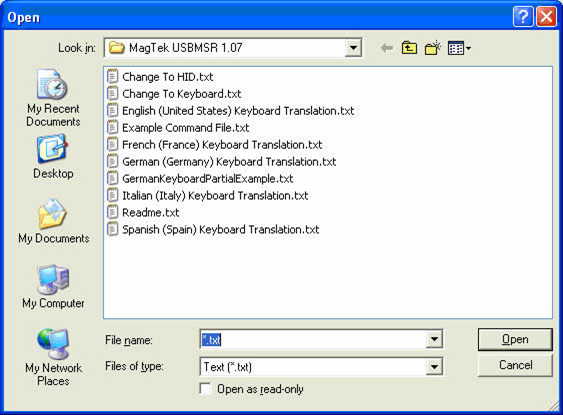

- Selecteer het taalscript dat overeenkomt met uw toetsenbordindeling.
- Klik op Open.
- Wacht tot het commando is geladen en de lezer automatisch opnieuw is ingesteld.
- Selecteer het tabblad Read Cards.
- Swipe een testkaart om de toetsenbordindeling te verifiëren.
- De MSR is nu geconfigureerd voor de geselecteerde toetsenbordindeling.
Ondersteunde taalscripts
De meegeleverde toetsenbordindelingsscripts ondersteunen de volgende talen:
- Engels
- Frans
- Duits
- Italiaans
- Spaans
Probleemoplossing
⚠ Probleemoplossing
- Controleer of het juiste taalscript is geselecteerd.
- Sluit de MSR opnieuw aan na het laden van een nieuwe configuratie.
- Test met een bekende goede magneetstripkaart.
- Als de uitvoer nog steeds onjuist is, controleer dan of de Windows-toetsenbordindeling overeenkomt met de geselecteerde MSR-indeling.
Gerelateerde artikelen
- Hoe configureer ik een Elo MagTek Magnetic Stripe Reader (MSR)?
- Hoe herstel ik de standaardconfiguratie op een Elo Magnetic Stripe Reader?
- Hoe configureer ik track-instellingen op een Elo Magnetic Stripe Reader?
💡 Tip
Gebruik voor de meeste implementaties de vooraf gedefinieerde taalscripts die bij EloMSR zijn inbegrepen in plaats van ASCII-waarden handmatig te programmeren. Vooraf gedefinieerde scripts zijn sneller te implementeren, gemakkelijker te onderhouden en helpen een consistente toetsenbordindeling over meerdere systemen te waarborgen.
Gebruik voor de meeste implementaties de vooraf gedefinieerde taalscripts die bij EloMSR zijn inbegrepen in plaats van ASCII-waarden handmatig te programmeren. Vooraf gedefinieerde scripts zijn sneller te implementeren, gemakkelijker te onderhouden en helpen een consistente toetsenbordindeling over meerdere systemen te waarborgen.
