Dit artikel legt uit hoe je configuratiecommando's naar een Elo magneetstriplezer (MSR) stuurt met de MagTek USB MSR Demo-applicatie.

Vereisten

• Compatibele Elo magneetstriplezer
• Windows-computer
• MagTek USB Swipe & Insert Reader-applicatie

Commando's naar de MSR sturen

1. Download en installeer de MagTek USB Swipe & Insert Reader-applicatie. De installatie maakt een snelkoppeling op het bureaublad aan met de naam MagTek USB MSR.
2. Sluit de MSR aan op de computer.
3. Dubbelklik op de bureaubladsnelkoppeling MagTek USB MSR om de applicatie te openen.

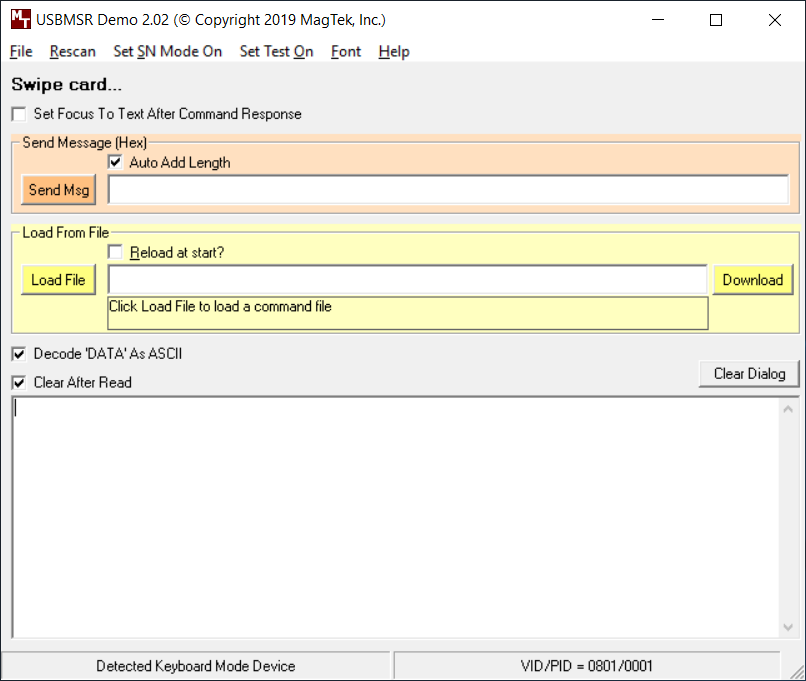

4. Bevestig dat de applicatie de aangesloten MSR detecteert. Het apparaat verschijnt in Keyboard-modus of HID-modus.



5. Stuur een commando via een van de volgende methoden:
   • Voer het commando handmatig in het veld Send Msg in.
   • Selecteer Load File om een door MagTek geleverde of door de gebruiker gemaakte commandobestand te laden.

6. Om een commando handmatig te versturen:

   1. Voer het commando in het veld Send Msg in.
   2. Selecteer Auto Add Length.
   3. Selecteer Send.

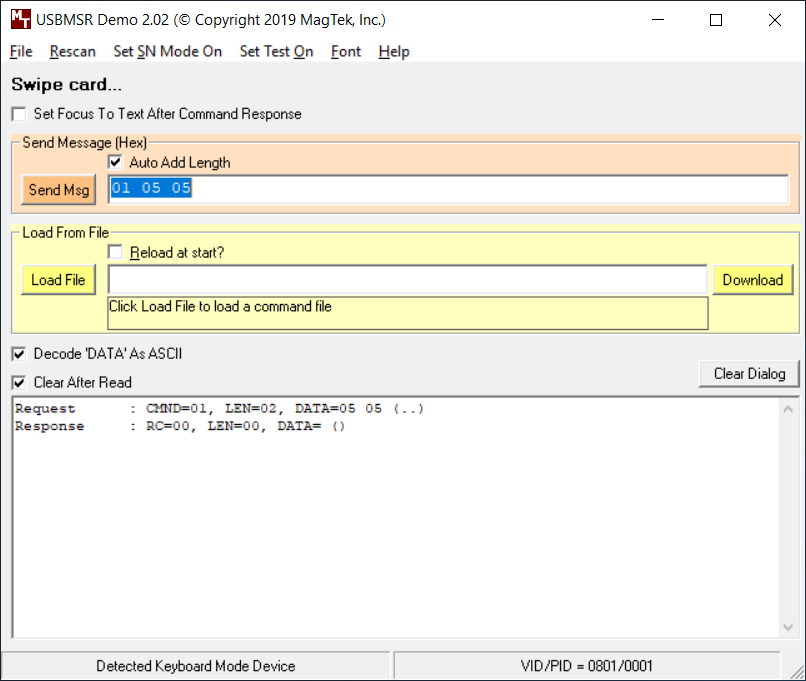

   Het volgende voorbeeld stuurt een commando dat de MSR configureert om alleen Tracks 1 en 2 te lezen:



7. Stuur na het verzenden van het configuratiecommando 02 om de MSR van stroom te voorzien en de wijzigingen op te slaan. De applicatie detecteert het apparaat opnieuw na de stroomcyclus.

Controleer de configuratie

1. Voer het juiste query-commando in het veld Send Msg in.
2. Selecteer Auto Add Length en vervolgens Send.
3. Bekijk de reactie die de MSR terugstuurt.

Om de ingeschakelde tracks op een versleutelde MSR te controleren, stuur je het volgende query-commando:

00 05

In het volgende voorbeeld toont de reactie DATA=05, wat aangeeft dat Tracks 1 en 2 zijn ingeschakeld:

MagTek-commandobestanden

De MagTek-applicatie kan commandobestanden bevatten zoals:

• Example Command File.txt
• Change To HID.txt
• Change To Keyboard.txt
• Keyboard-configuratiebestanden voor verschillende talen
