Dit artikel behandelt de zwarte balken die aan de zijkanten of boven- en onderkant van het videobeeld verschijnen en hoe dit te corrigeren.

Als je zwarte balken aan de zijkanten of boven- en onderkant van je display ziet, of als de video de hele scherm niet vult (letterboxen), is de kans groot dat er aanpassingen nodig zijn in de instellingen van je videografische kaart. Vaak treedt dit probleem op na een update van de stuurprogramma's van je videografische kaart.

Over Videodisplay-resoluties
De native resolutie van een display is de breedte en hoogte, gemeten in aantal pixels. Over het algemeen, voor de beste prestaties, ziet een afbeelding die op deze monitor wordt weergegeven er het beste uit wanneer de uitvoerresolutie van je computer overeenkomt met de native resolutie van de monitor.

Voor computeruitvoerresoluties die niet native zijn, zal de monitor de video meestal schalen naar de native resolutie van het paneel. Dit houdt in dat de invoerafbeelding indien nodig in de X- en Y-dimensies wordt uitgerekt of gecomprimeerd om in de native resolutie van het display te passen. Sommige videografische kaarten staan de uitrekking van de video niet toe en zullen in plaats daarvan de video verkleinen, wat zwarte balken aan de zijkanten en/of boven- en onderkant van het displaygebied veroorzaakt.
Een onvermijdelijk bijproduct van schalingsalgoritmen is een verlies aan nauwkeurigheid wanneer de videobeelduitvoer van de computer door de monitor wordt geschaald om in het display te passen. Dit verlies aan nauwkeurigheid is het meest merkbaar bij het bekijken van beeldvullende afbeeldingen van dichtbij (bijvoorbeeld afbeeldingen met tekst in klein lettertype).

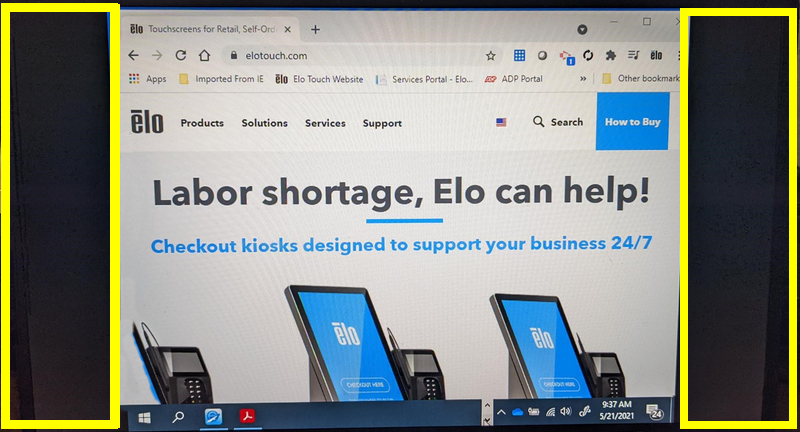

Voorbeeld van video die het hele scherm niet vult.



Resolutie-instellingen
In de voorbeeldfoto hierboven zou de native resolutie van de monitor 1920 x 1080 moeten zijn, echter, iemand heeft de resolutie ingesteld op 800 x 600, wat ertoe leidde dat de video het volledige displaygebied niet vulde. Om dit te verhelpen, moest de resolutie worden aangepast naar een hogere resolutie om het displaygebied te vullen.

Elk Elo-product heeft compatibele videoresoluties vermeld op de specificatiepagina van elk product. Als je Elo-monitor niet draait op een ondersteunde resolutie of op een lagere dan "native" resolutie, dan kan de video het volledige displaygebied niet vullen. Je moet je resolutie wijzigen naar een ondersteunde hogere resolutie om dit probleem op te lossen.

Schalingsopties
Sommige videokaartfabrikanten (zoals AMD's Radeon) hebben een instelling voor "Schalingsopties" in hun grafische hulpmiddel. Vaak is deze instelling ingesteld op het overscan van de video. In dit geval moet je de schalingsinstellingen wijzigen naar nul "0" om de overschalingscorrectie door te voeren. Vaak zijn deze instellingen diep verborgen in de instellingen van de videokaart. Raadpleeg de bijgevoegde .pdf voor een voorbeeld hiervan en de stappen om het te corrigeren.

Center of Schalen
Sommige videokaartfabrikanten (zoals Intel Grafische kaarten) hebben een instelling in hun hulpmiddel om de afbeelding te “Center” of de afbeelding te “Schalen”. Je moet in je grafische eigenschappen naar deze instellingen zoeken en ze dienovereenkomstig aanpassen.
