Dit artikel legt uit waarom de afmetingen van de stroominvoer van de monitor verschillen van de maat van de adapterconnector.

Korte antwoord: Ze worden gemeten vanaf verschillende kanten van de verbinding (jack vs. plug) en gebruiken verschillende referentiepunten. De monitorjack geeft zijn middenpin en toegangsgat op, terwijl de adapter het binnenste gat en de buitenkant van de plug vermeldt. Ze zijn ontworpen om samen te passen.

Overzicht

• Voorbeeld (Elo 1504L):
  • Monitor specificatie: “DC Jack (buitendiameter pin 2,0 mm, binnendiameter buis 6,4 mm)”
  • Stroomadapter plug: “buitendiameter 5,5 mm × binnendiameter 2,1 mm”
• Dit verschil is normaal en opzettelijk. De onderdelen zijn ontworpen om veilig aan te sluiten.

Hoe de metingen overeenkomen

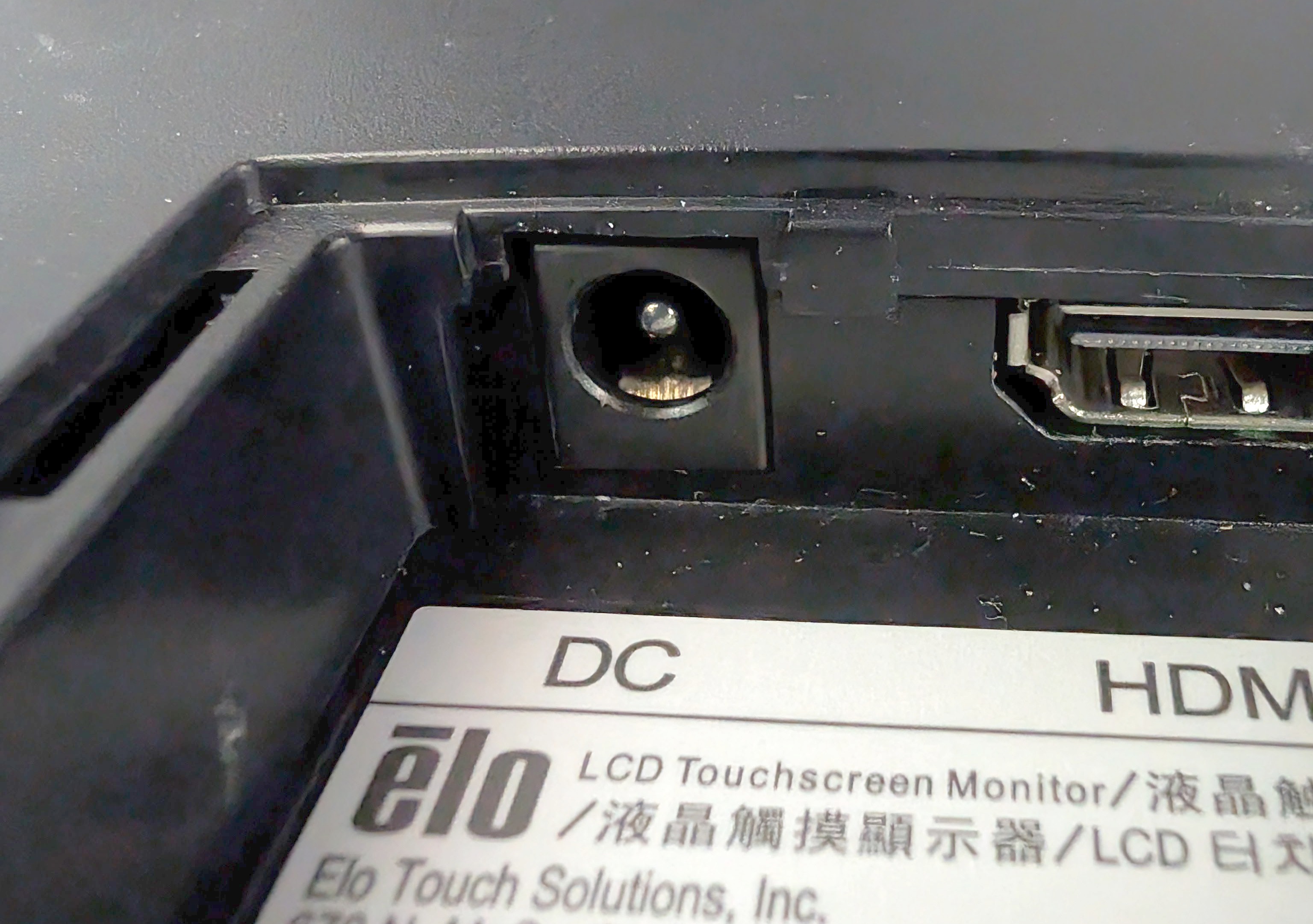

• Jack (op de monitor):
  • 2,0 mm = diameter van de middenpin van de jack
  • 6,4 mm = diameter van het toegangsgat/ de kraag (een gids, niet de contactpunt)

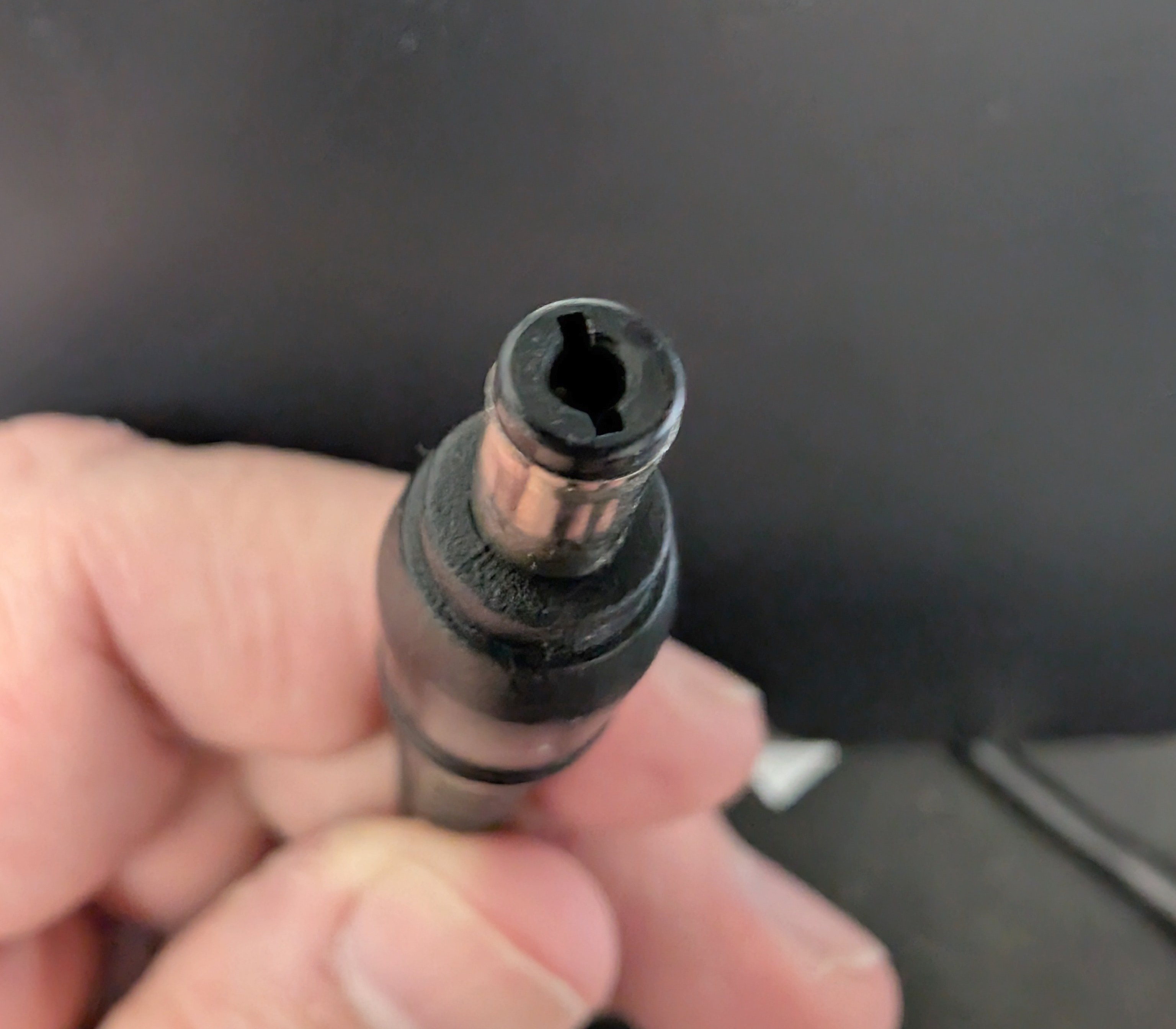

• Plug (op de adapter):
  • 5,5 mm = buitendiameter (OD) van de plugbuis
  • 2,1 mm = binnendiameter (ID) van het gat van de plug

Middenpin: 2,0 mm vs. 2,1 mm

• De middenpin van de jack is 2,0 mm (monitorzijde).
• Het binnenste gat van de plug is 2,1 mm (adapterzijde).
• Dat 0,1 mm verschil is opzettelijke speling zodat de plug gemakkelijk kan in- en uitschuiven, terwijl de veercontacten van de jack de juiste druk behouden voor een betrouwbare elektrische verbinding.

“6,4 mm binnendiameter van de buis” (jackzijde)

• De 6,4 mm waarde is het toegangsgat/ de ingang van de jack, niet de grootte van het elektrische contact.
• Binnenin de jack zijn de veercontacten zo ontworpen dat ze grip hebben op een plugbuis van 5,5 mm.
• Het grotere 6,4 mm gat biedt insteekvrijheid en tolerantie zodat de 5,5 mm plug volledig en consistent kan worden geplaatst.

Compatibiliteit samenvatting

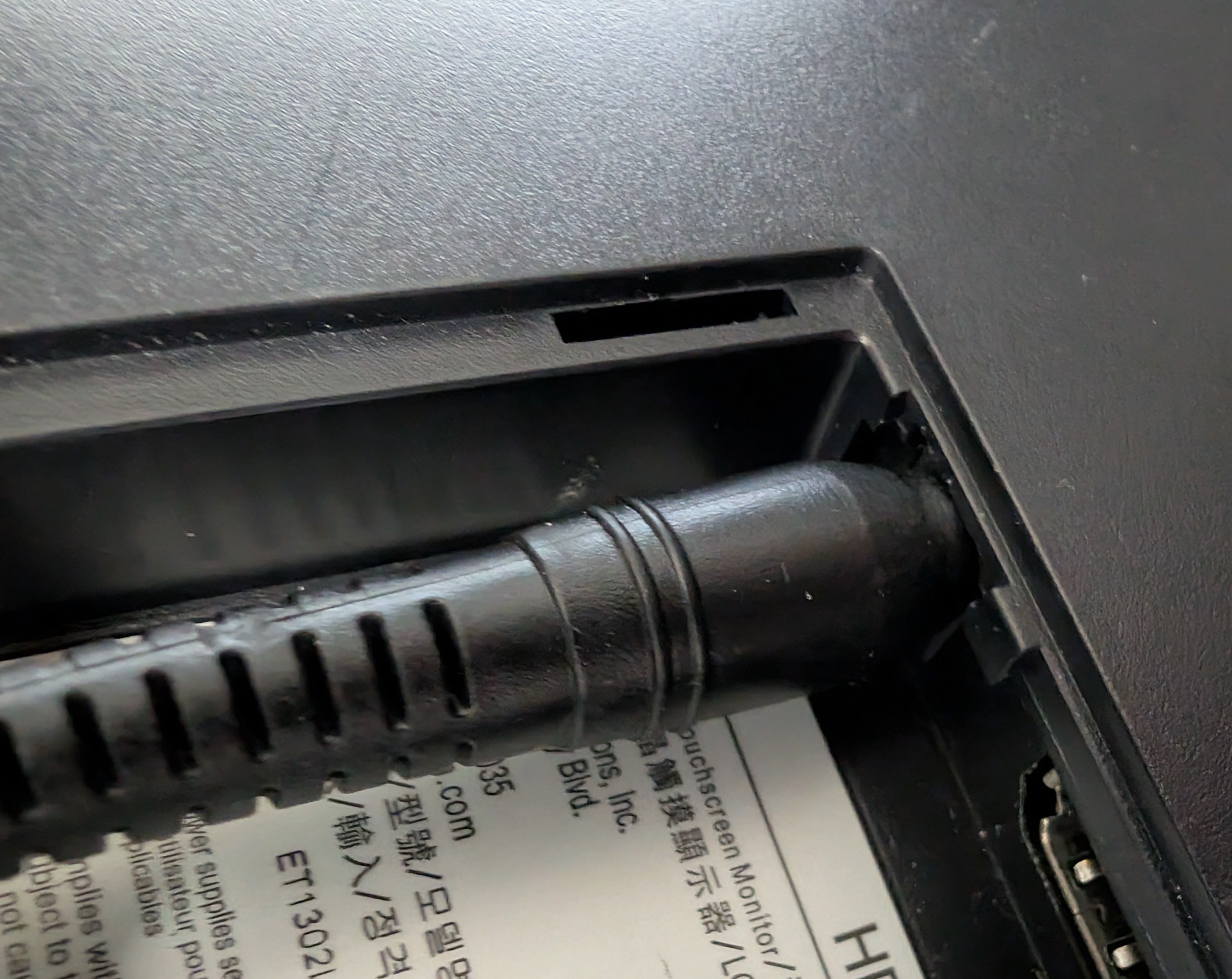

• Ook al verschillen de cijfers, de meegeleverde 5,5 mm × 2,1 mm adapter plug is volledig compatibel met een jack met 2,0 mm pin en een toegangsgat van 6,4 mm. Deze combinatie is standaard en biedt een veilige, correcte stroomverbinding.

Best-practice controles

• Controleer altijd of de spanning, stroomsterkte en polariteit (typisch midden-positief) overeenkomen met de vereisten van de monitor vóór gebruik.

Visuele referentie

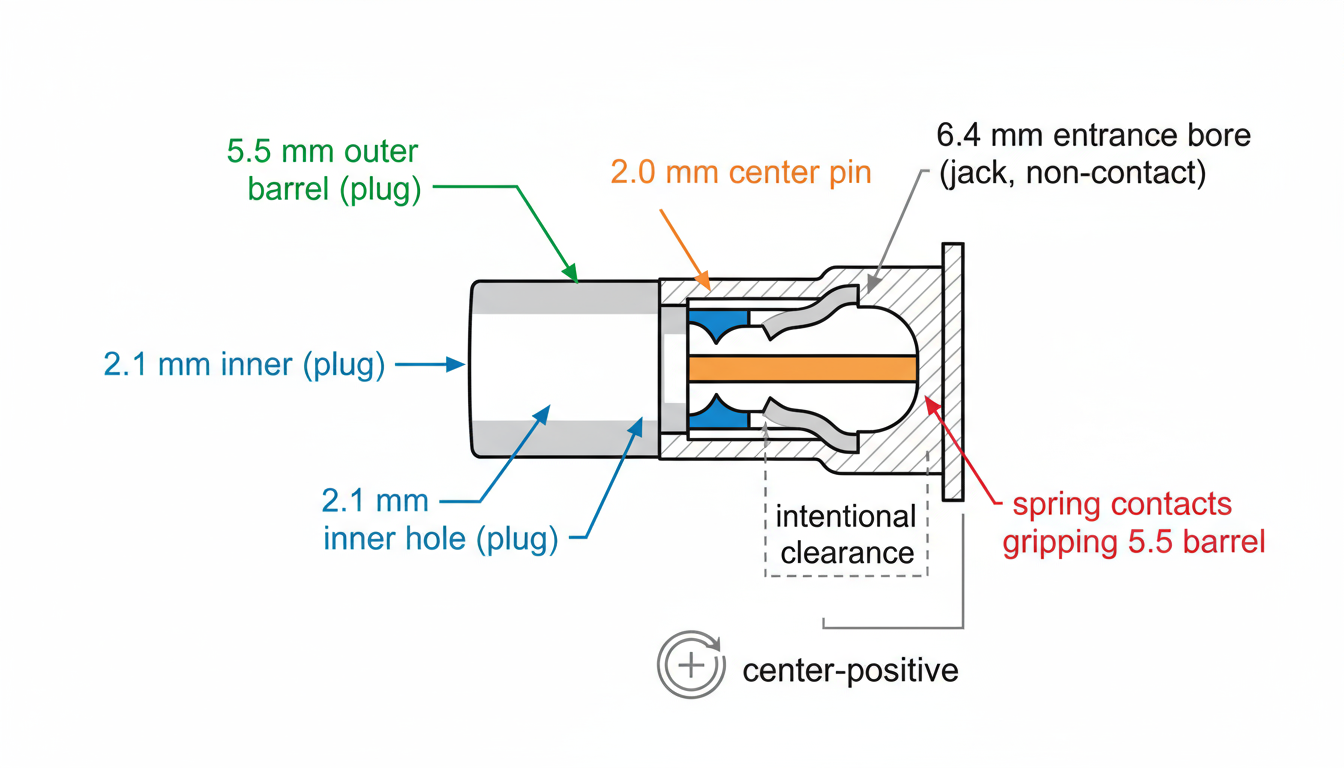

• Zie de onderstaande foto's/diagram voor een kleurgecodeerde dwarsdoorsnede die toont:
  • 5,5 mm plugbuis (aangeraakt door jackveren)
  • 2,1 mm binnenste gat van de plug boven een ~2,0 mm jackpin (opzettelijke speling)
  • 6,4 mm toegangsgat van de jack (niet-contactgeleider)
