Dit artikel beschrijft methoden om een niet-centrale afbeelding op een Elo-display te corrigeren.

Een niet-centrale afbeelding betekent meestal dat het videosignaal en de schaling/positionering van de monitor niet overeenkomen. Hier is de stap-voor-stap manier om dit te verhelpen:

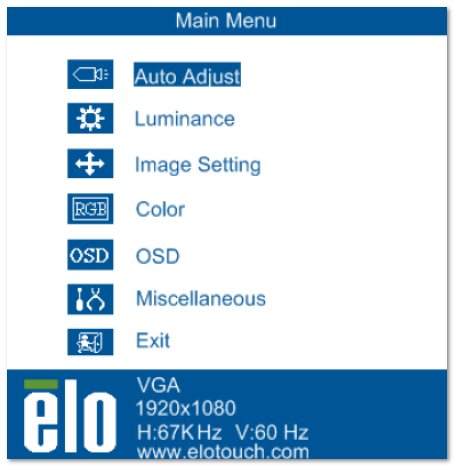

1. Probeer Auto-Ajusteren in de On-Screen Display (OSD) bediening (indien beschikbaar).

• Elo-monitoren die via VGA zijn verbonden, hebben een “Auto” of “Auto Aanpassen” knop in het OSD-menu. Door erop te drukken, wordt het beeld automatisch gecentreerd. Zie de stappen in dit kennisartikel.

2. Probeer de beeldinstellingen aan te passen in de On-Screen Display (OSD) bediening.

• Open het menu van de monitor (meestal door op de Menu-knop te drukken).

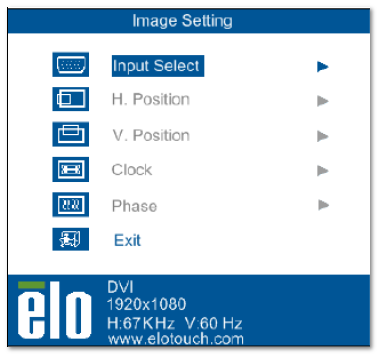

• Zoek naar Positie/Geometrie/Beeld Aanpassen.

• Pas Horizontale Positie en Verticale Positie aan totdat het beeld is gecentreerd.

3. Controleer je resolutie en verversingssnelheid.

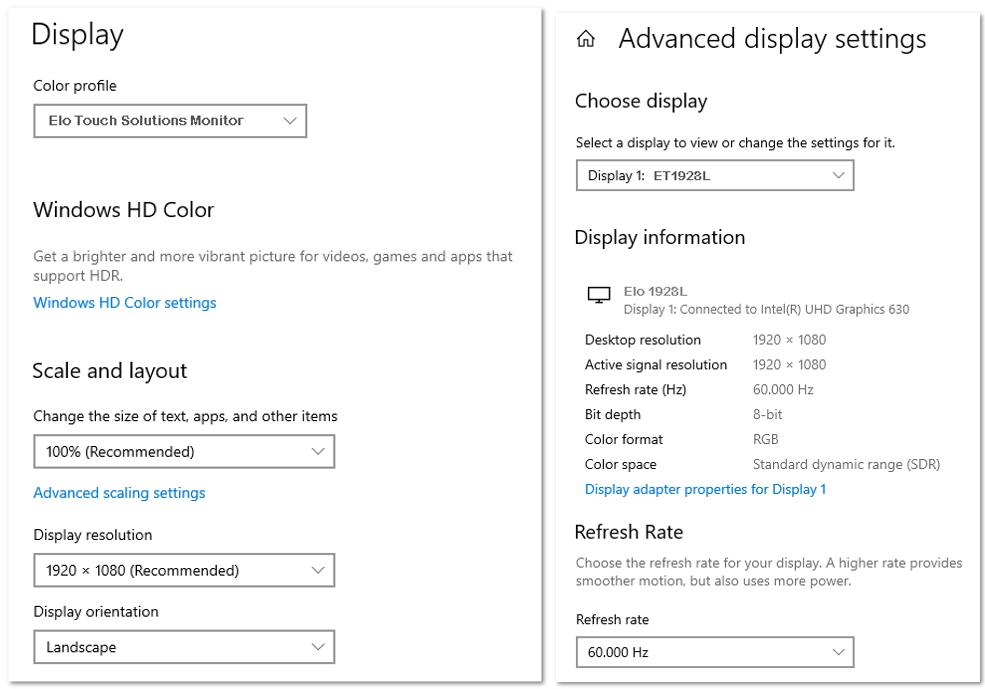

• Op Windows: Klik met de rechtermuisknop op het bureaublad → Beeldscherminstellingen → bevestig dat je op de native resolutie van de monitor bent.

• Controleer ook Geavanceerde beeldscherminstellingen → Verversingssnelheid. Zet deze op de opgegeven verversingssnelheid van het paneel (vaak 60Hz, soms hoger).

• Een mismatch kan verschuiving veroorzaken.

4. Reset de monitor naar de fabrieksinstellingen.

• Zoek in het OSD naar Reset Alles/Fabrieksreset. Dit verwijdert eventuele onjuiste positionering.

• Zie de stappen voor toegang tot het Fabrieks-OSD-menu in dit artikel.

5. Controleer de kabelverbinding.

• Zorg ervoor dat de HDMI/DP/VGA-kabel goed is aangesloten. Een losse verbinding (vooral VGA) kan zorgen voor niet-centrale of vervormde beelden.

6. Voor VGA (analoog) specifiek:

• Niet-centrale beelden komen vaak voor. Gebruik Auto Aanpassen of pas handmatig fase/klok en positie aan in het OSD.

• Als het mogelijk is, schakel dan over op HDMI of DisplayPort voor een schoner digitaal signaal.
