Dit artikel biedt meer informatie over Elo P/N: E710549, VGA-DB15 naar Micro Kabelkit

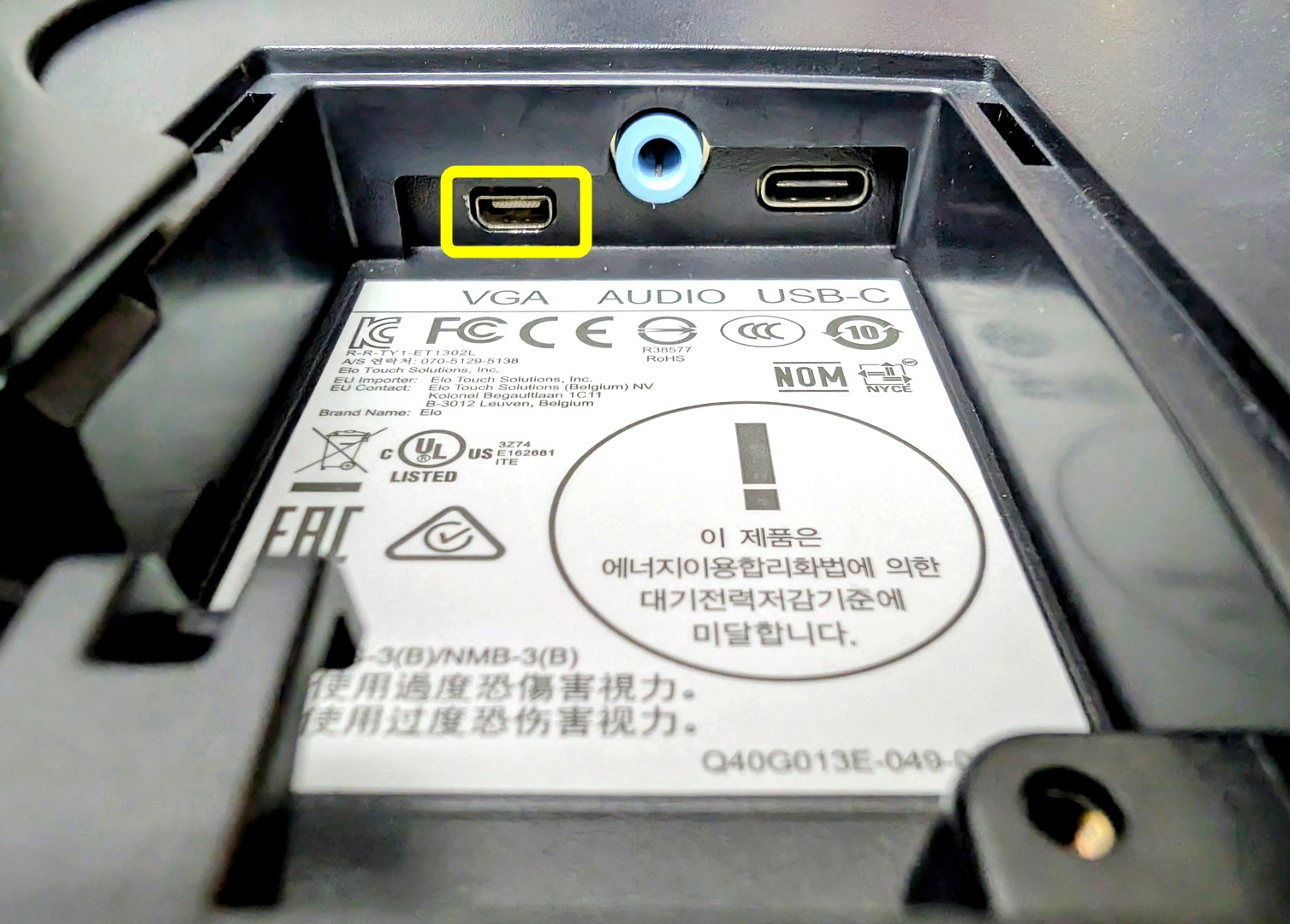

Elo P/N: E710549, VGA-DB15 naar Micro Kabelkit is bedoeld voor gebruik op Elo 1002L, 1302L en 1502L monitoren die zijn uitgerust met Micro-HDMI vormfactor VGA-ingangen. Deze kabel is voor het aansluiten van een computer met een standaard 15-pins VGA-uitgang op een Elo-monitor met een Micro-HDMI-vormfactor met VGA-ingang.

Deze kabel is exclusief van Elo Touch Solutions en wordt alleen geproduceerd voor onze monitoren die zijn uitgerust met de speciale micro-HDMI vormfactor VGA-ingang. Er zijn geen vervangingen van derden beschikbaar. De kabel laat alleen een analoog signaal door, het laat geen HDMI-signalen door. U kunt geen standaard micro-HDMI-kabel met HDMI-signalen aansluiten op de VGA-poort van de Elo-monitor, omdat deze niet zal functioneren. U kunt geen eenvoudige HDMI naar VGA-converter gebruiken, aangezien deze zijn ontworpen om een HDMI-bron signaal naar een analoge VGA-ingang door te geven. Dit type adapters is niet achterwaarts compatibel. Zie meer informatie hier.

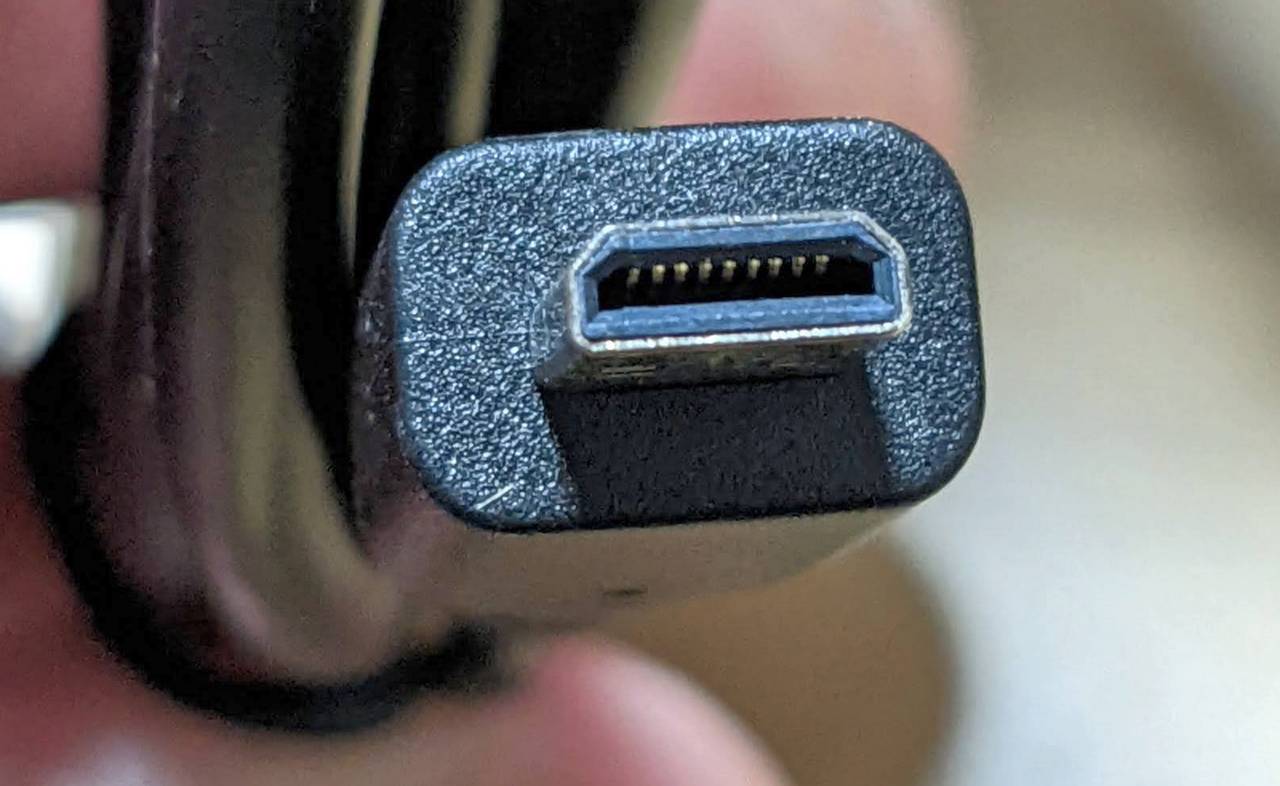

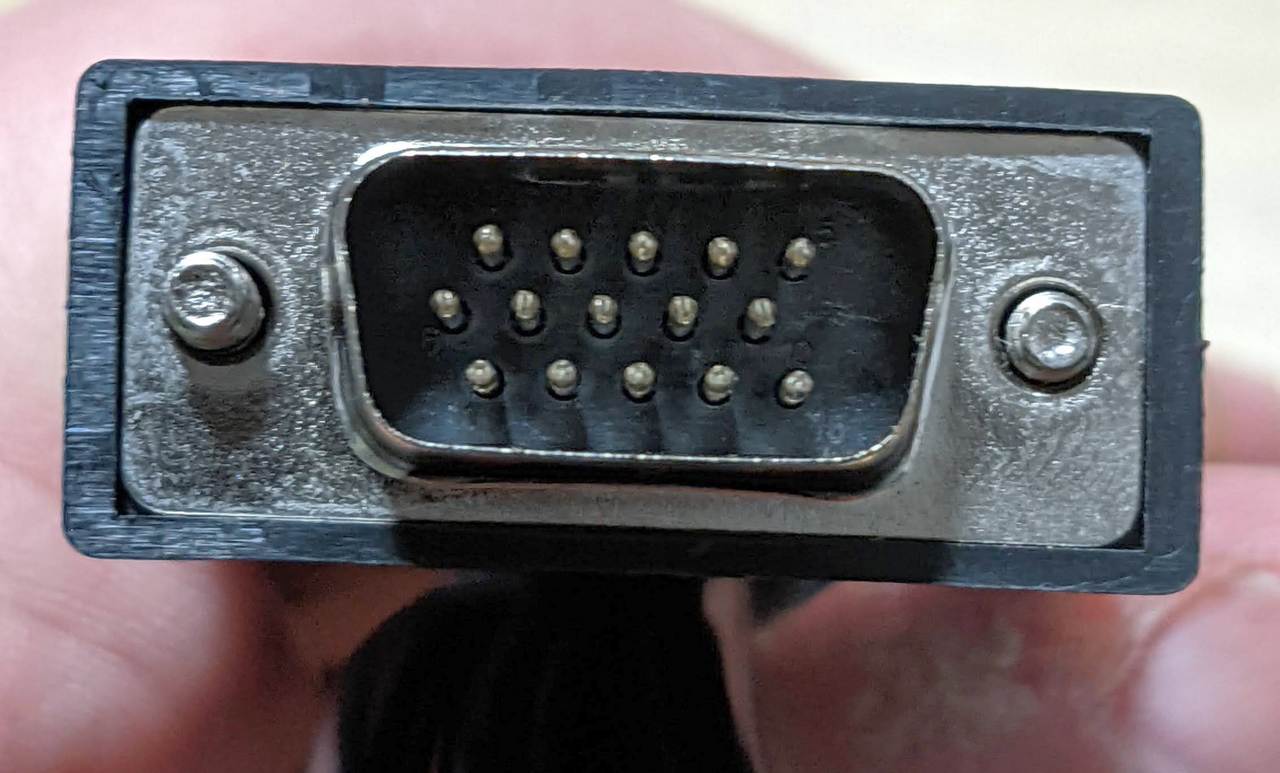

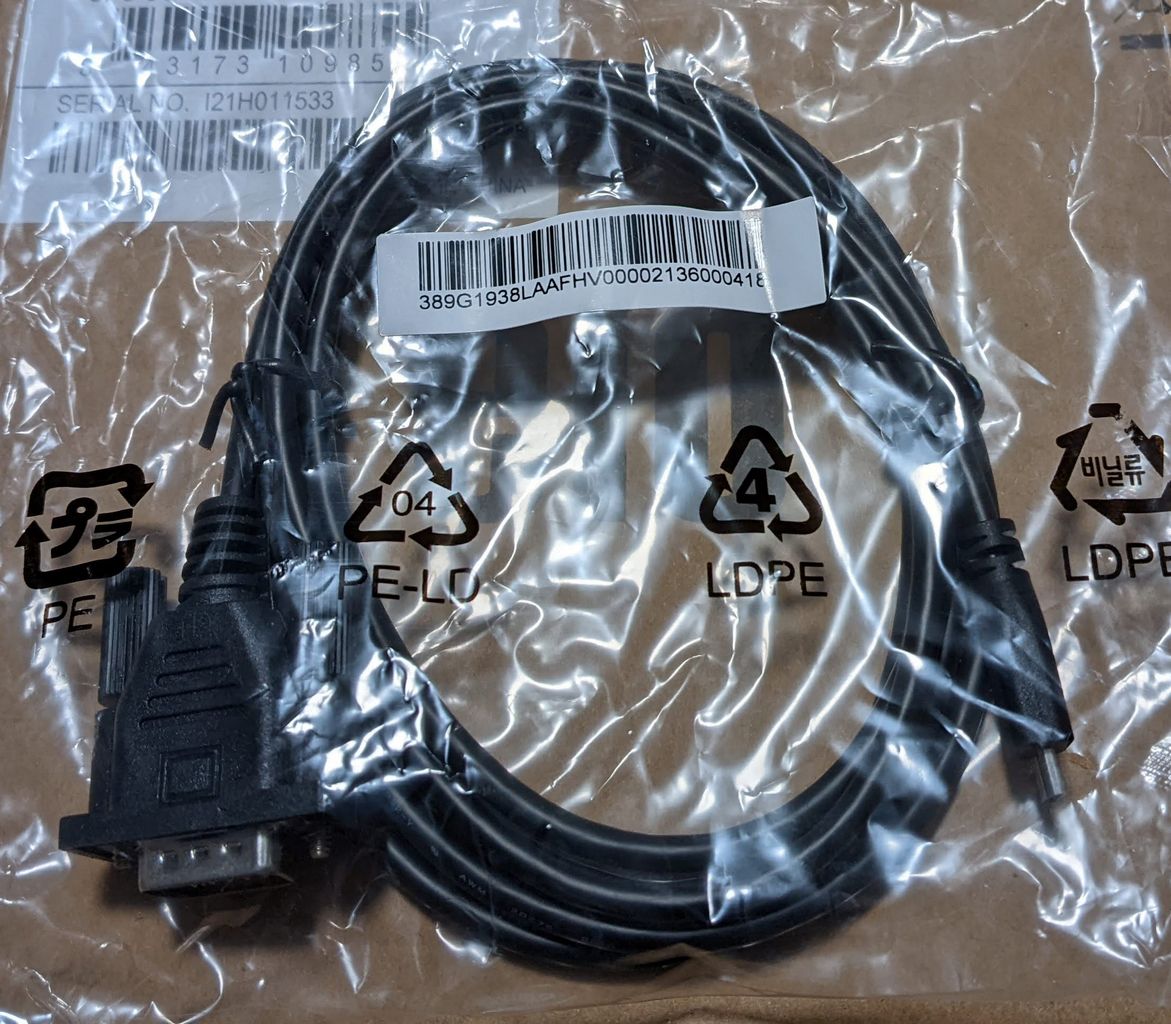

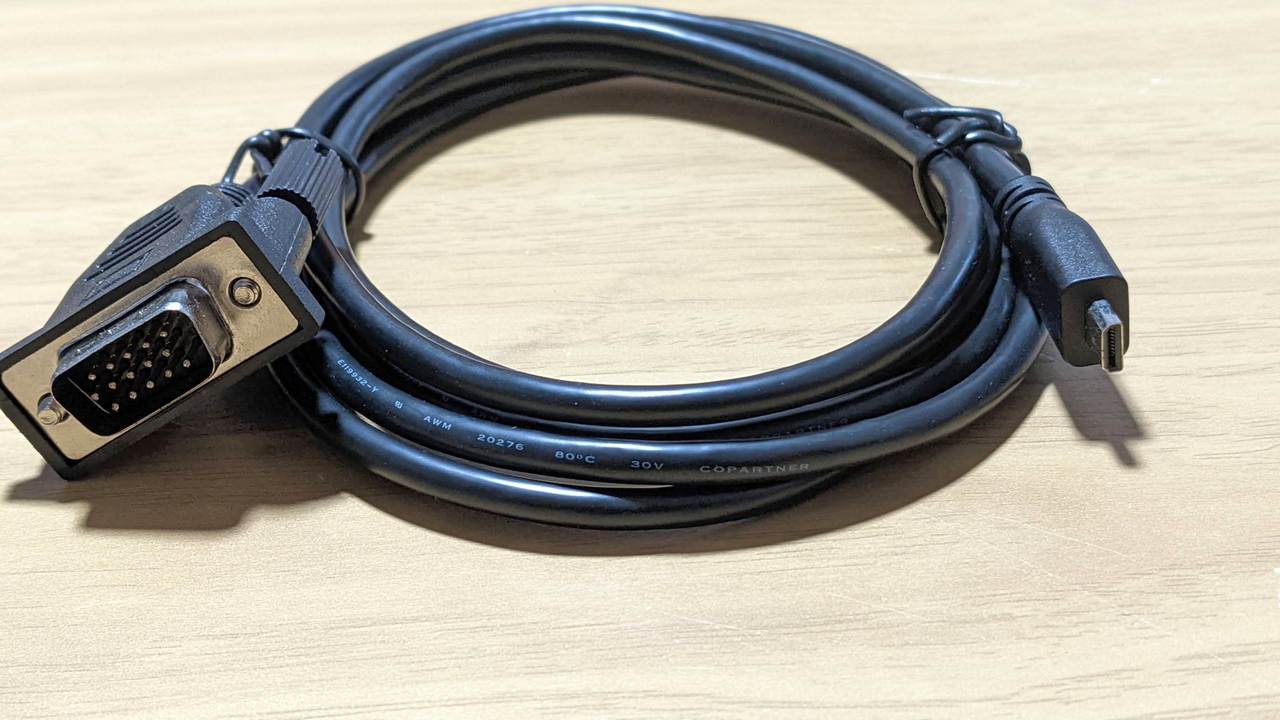

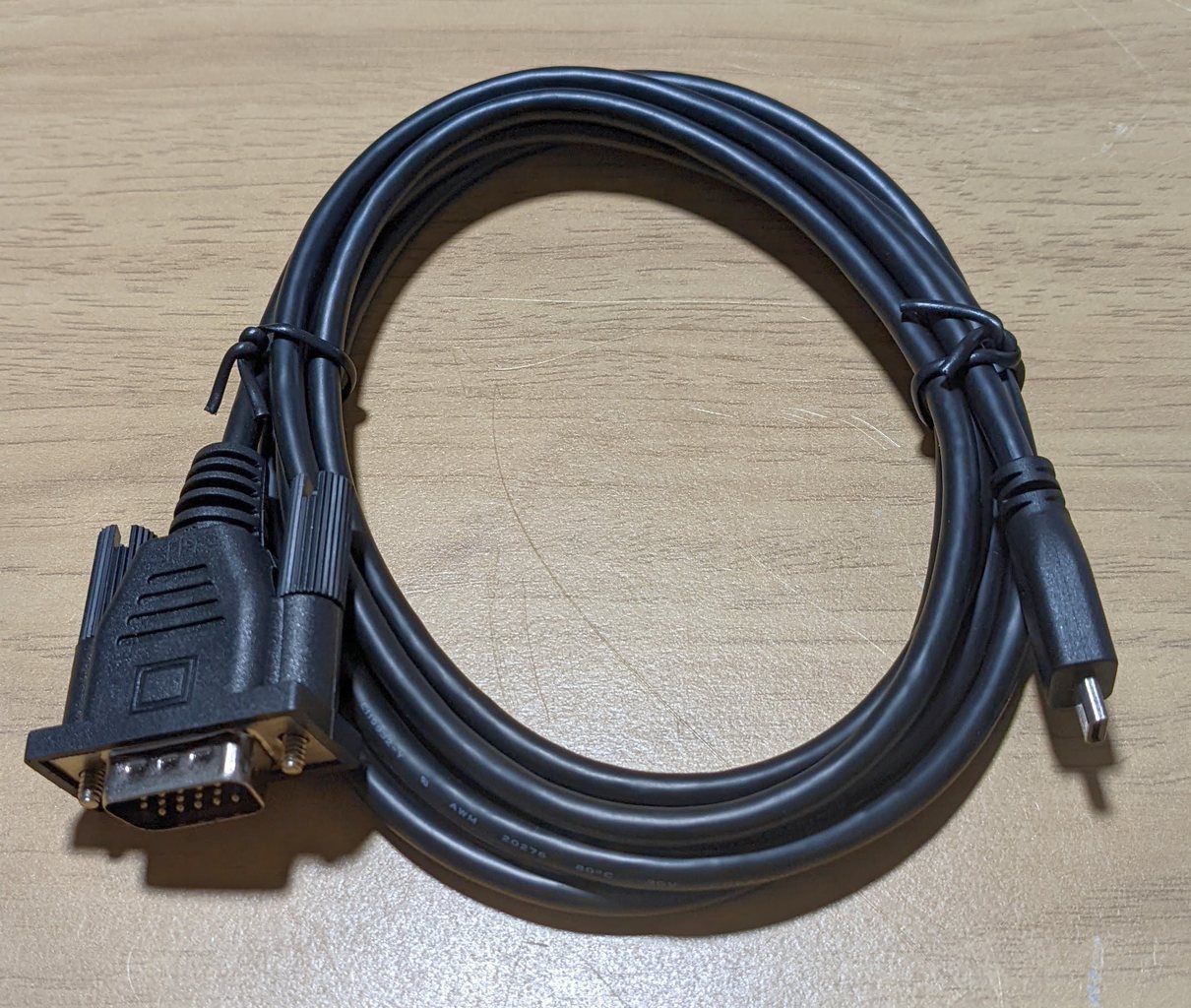

De standaard VGA naar Micro-HDMI kabel moet één type stekker op de kabel bevatten. Eén (P1) kant moet een standaard VGA mannelijke stekker zijn, de andere (P2) kant moet Micro-HDMI zijn. De kabel moet 1,8 m lang zijn, zwart

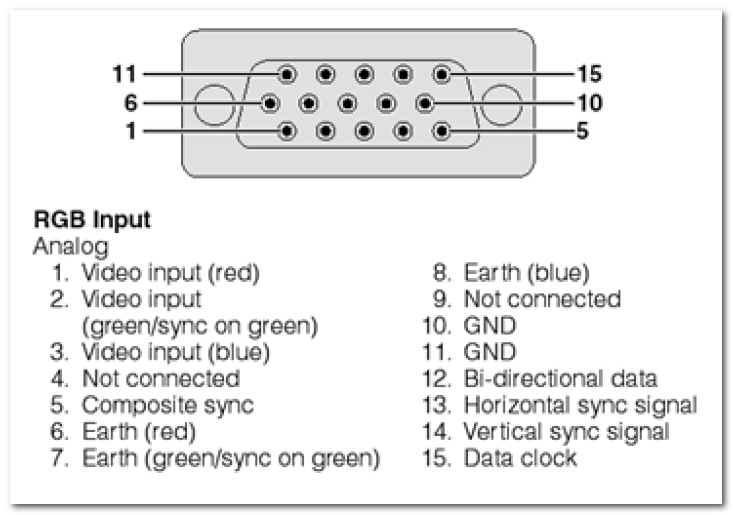

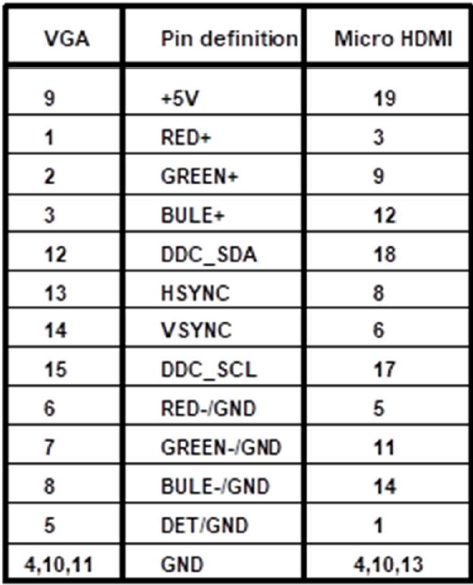

• Het bedradingsschema van de standaard VGA mannelijke connector moet als volgt zijn:

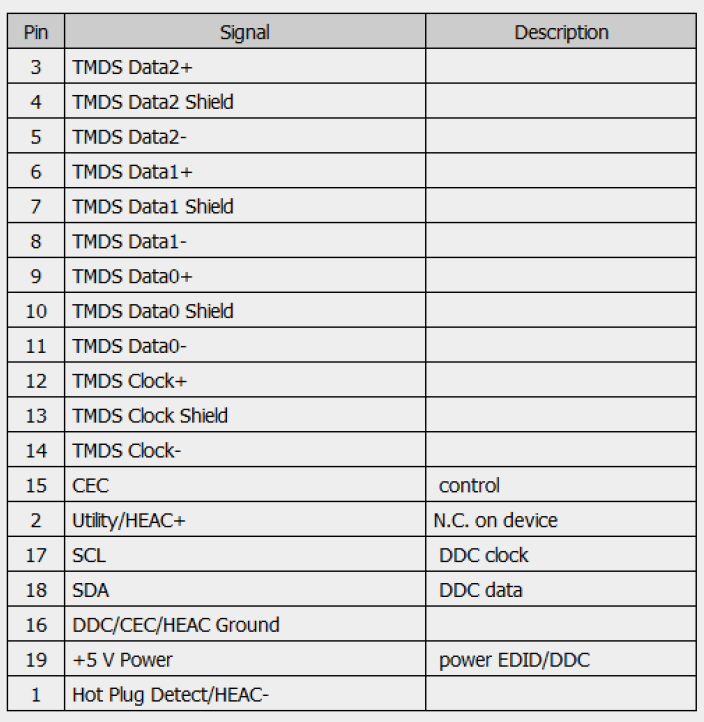

• Het bedradingsschema van de standaard Micro-HDMI moet als volgt zijn:
