Hoe seriële monitoren te installeren in Windows met de Single-Touch Driver

De volgende gids beschrijft hoe u één of meerdere seriële touchmonitoren aansluit op een Windows-computer met behulp van de Elo — nu onderdeel van Zebra Technologies — Single-Touch 5.x Driver-serie. Deze instructies zijn ook beschikbaar in de Driver Gebruikershandleiding, die is opgenomen in het driver .zip-pakket.

Een enkele seriële monitor installeren

1. Voer het zelfuitpakkende .zip-bestand uit om de installatiebestanden uit te pakken. Dit zal automatisch de EloSetup installer starten.

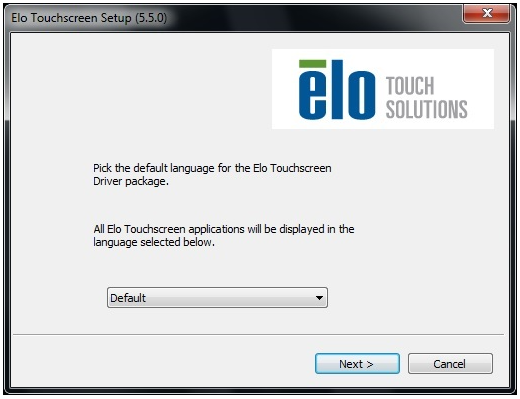

2. Selecteer de gewenste taal voor het driverpakket.

   Opmerking: De geselecteerde taal wordt toegepast op alle Elo-componenten. Om de taal later te wijzigen, moet u eerst het driverpakket verwijderen en vervolgens opnieuw installeren, waarbij u de nieuwe taal selecteert in het keuzemenu. Ondersteunde talen zijn onder andere Engels, Frans, Duits, Spaans, Italiaans, Portugees, Japans, Vereenvoudigd Chinees en Traditioneel Chinees.

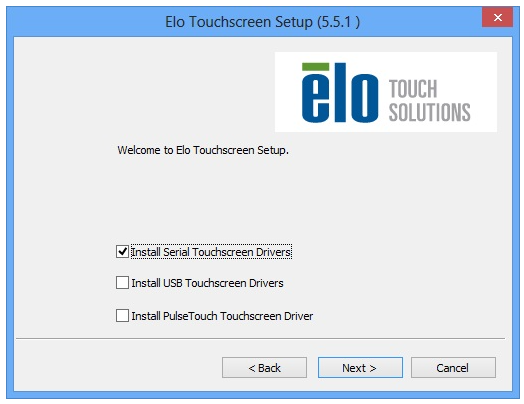

3. Vink het vakje Install Serial Touchscreen Drivers aan.

4. Bekijk en accepteer de Licentieovereenkomst door op Ja te klikken.

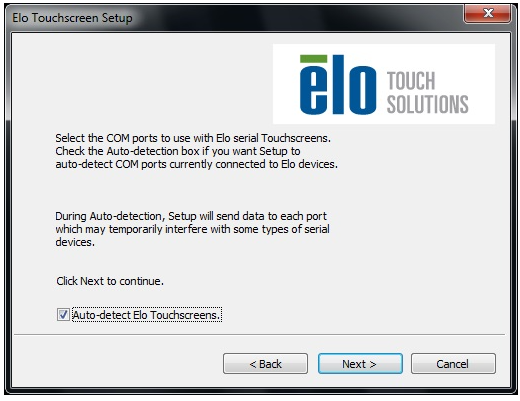

5. Vink het vakje Auto-detect Elo Touchscreens aan als de seriële kabel van uw touchmonitor al op de computer is aangesloten en hardware handshaking ondersteunt. Als u van plan bent de seriële kabel later aan te sluiten, laat dit vakje dan leeg.

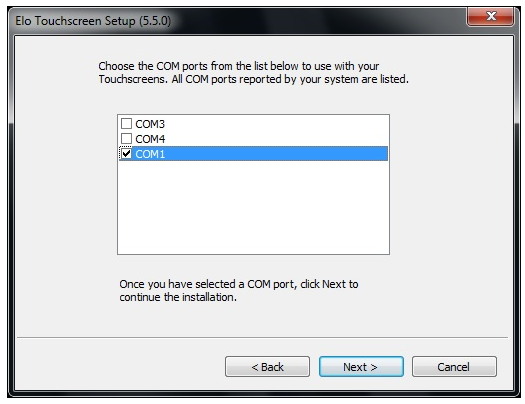

6. Klik op de knop Volgende. Er verschijnt een lijst met alle gedetecteerde seriële poorten. Selecteer de gewenste COM-poort(en) en klik op Volgende.

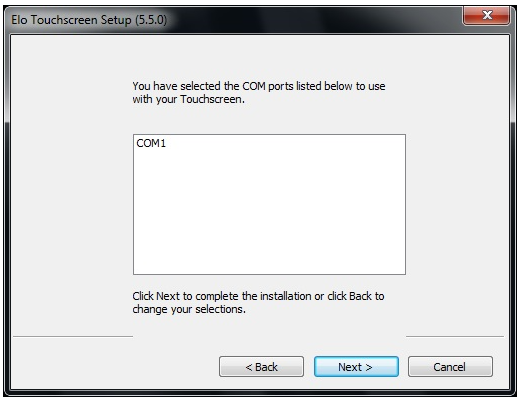

7. De geselecteerde COM-poort(en) worden op het volgende scherm ter verificatie weergegeven. Klik op Volgende om door te gaan met de installatie.

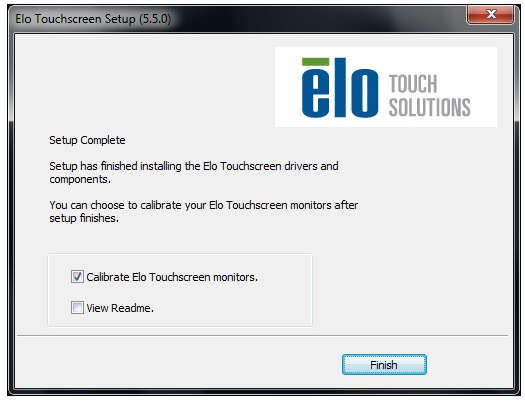

8. Wanneer het scherm Installatie voltooid verschijnt, zorg dan dat het vakje Kalibreer Elo Touchscreen monitors is aangevinkt en klik op Voltooien.

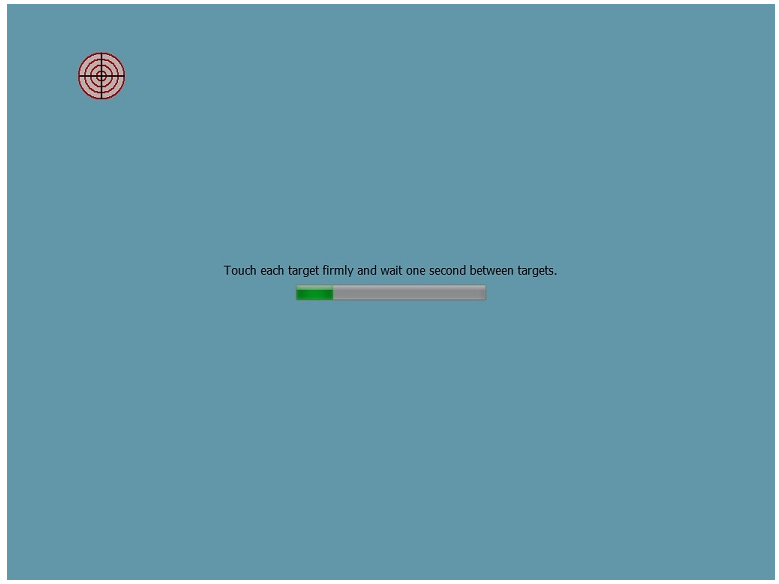

9. De schermkalibratie-tool wordt gestart. Raak elk doelpunt stevig aan zodra het verschijnt om het kalibratieproces te voltooien.

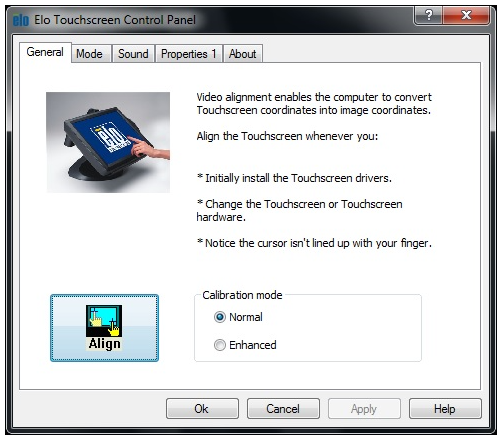

10. Na kalibratie kunt u dubbelklikken op het Elo-pictogram in het systeemvak om het Elo Touchscreen Configuratiescherm te openen voor verdere aanpassingen.


Meerdere seriële monitoren installeren

1. Volg dezelfde algemene procedure als bij de installatie van een enkele seriële monitor, maar zorg ervoor dat u alle seriële poorten die voor uw touchmonitoren worden gebruikt, automatisch detecteert of handmatig selecteert.
2. Nadat de driverbestanden zijn geïnstalleerd, verschijnt het scherm Installatie voltooid. U kunt ervoor kiezen om direct de kalibratie uit te voeren (het Elo Video Alignment-programma, EloVA) door het vakje aan te vinken, of u kunt dit later doen via het Elo Configuratiescherm.
3. Wanneer EloVA voor het eerst wordt gestart, probeert het alle geïnstalleerde controllers en/of seriële poorten te kalibreren. U kunt op de Esc-toets drukken om de kalibratie voor een monitor over te slaan of het programma laten time-outen. De tool gaat door totdat alle gedetecteerde apparaten zijn gekalibreerd.

Een mix van seriële en USB-monitoren installeren

1. Voer het zelfuitpakkende .zip-bestand uit om de EloSetup installer te starten.
2. Vink in het installatievenster zowel Install Serial Touchscreen Drivers als Install USB Touchscreen Drivers aan.
3. Bekijk en accepteer de Licentieovereenkomst door op Ja te klikken. Het programma gaat verder als bij een installatie van een seriële controller, maar de USB-driverbestanden worden ook op de achtergrond geïnstalleerd.
4. Wanneer het scherm Installatie voltooid verschijnt, kunt u de EloVA-kalibratietool direct uitvoeren of later via het Configuratiescherm. Het programma zal proberen alle aangesloten seriële en USB-apparaten te kalibreren.
